| ব্র্যান্ড নাম: | viiplus graphite slide plate |
| মডেল নম্বর: | গ্রাফাইট স্লাইড প্লেট |
| MOQ.: | তেল মুক্ত স্লাইড প্লেটগুলির আকার অনুসারে |
| মূল্য: | According to the size of the Oil-Free Slide Plates |
| অর্থ প্রদানের শর্তাবলী: | এল / সি, টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | পর্যাপ্ত সরবরাহের ক্ষমতা |

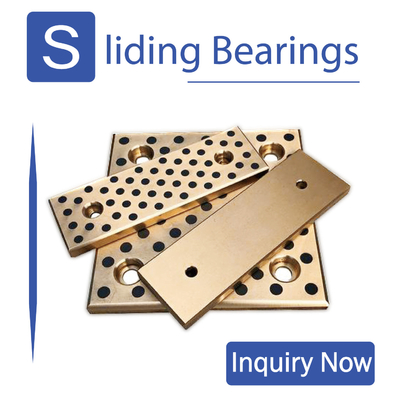

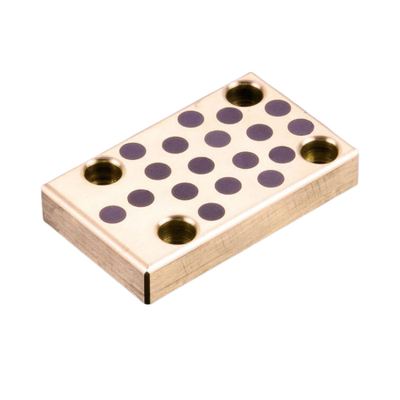

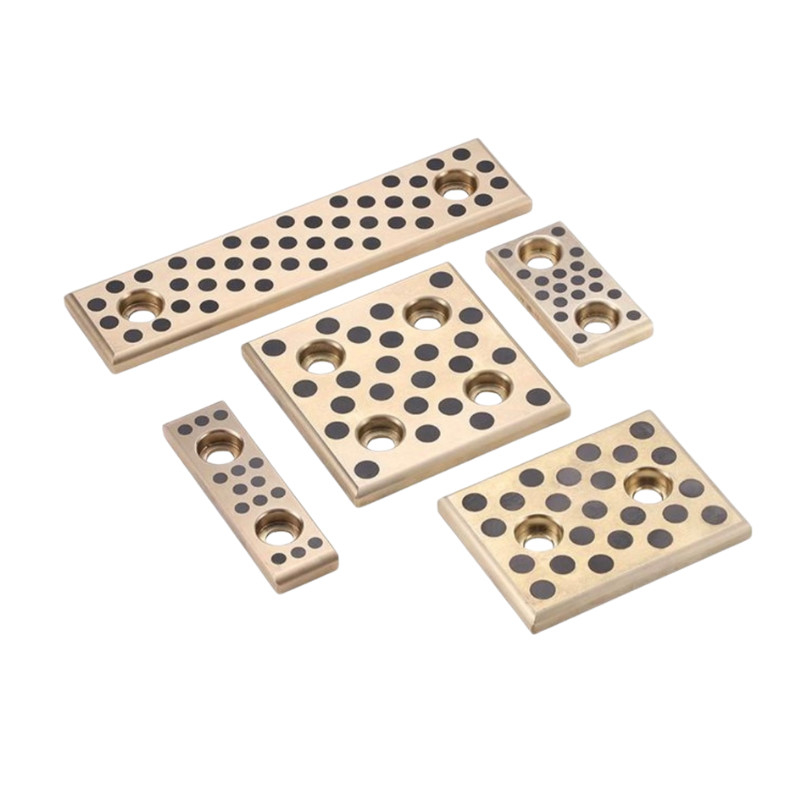

তেল-মুক্ত প্লাগযুক্ত গ্রাফাইট স্লাইড বেয়ারিং প্লেট এক ধরণের অনন্য বেয়ারিং উপাদান যা এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে লুব্রিকেন্ট ব্যবহার করা অনাকাঙ্ক্ষিত বা ব্যবহারিক নয়। এই বেয়ারিং প্লেটগুলি উচ্চ-মানের গ্রাফাইট দিয়ে তৈরি করা হয়, যা একটি প্রাকৃতিক খনিজ যা ব্যতিক্রমী লুব্রিসিটি এবং পরিধান প্রতিরোধের ক্ষমতা রাখে।
তেল-মুক্ত প্লাগযুক্ত গ্রাফাইট স্লাইড বেয়ারিং প্লেটের মূল বৈশিষ্ট্য হল প্লাগ বা সন্নিবেশের সংমিশ্রণ যা গ্রাফাইট উপাদান ধরে রাখতে এবং কাঠামোগত অখণ্ডতা প্রদান করে। এই প্লাগগুলি সাধারণত একটি উপযুক্ত উপাদান দিয়ে তৈরি করা হয়, যেমন স্টেইনলেস স্টিল বা অন্যান্য জারা-প্রতিরোধী খাদ, এবং বেয়ারিংয়ের কর্মক্ষমতা অনুকূল করতে সুনির্দিষ্টভাবে স্থাপন করা হয়।
তেল বা অন্যান্য লুব্রিকেন্টের অনুপস্থিতি মানে হল যে এই বেয়ারিং প্লেটগুলি মসৃণ স্লাইডিং গতির সুবিধার্থে সম্পূর্ণরূপে গ্রাফাইট উপাদানের অন্তর্নিহিত লুব্রিসিটির উপর নির্ভর করে। গ্রাফাইটের ঘর্ষণের কম সহগ এবং চমৎকার পরিধান প্রতিরোধ ক্ষমতা এটিকে এই উদ্দেশ্যে একটি আদর্শ পছন্দ করে তোলে, এমনকি উচ্চ লোড এবং তাপমাত্রাতেও।
তেল-মুক্ত প্লাগযুক্ত গ্রাফাইট স্লাইড বেয়ারিং প্লেটগুলি সাধারণত বিভিন্ন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়, যার মধ্যে শিল্প যন্ত্রপাতি, পরিবহন ব্যবস্থা এবং অন্যান্য সরঞ্জাম রয়েছে যেখানে লুব্রিকেন্ট ব্যবহার করা সম্ভব নয় বা পছন্দসই নয়। তাদের স্থায়িত্ব, নির্ভরযোগ্যতা এবং রক্ষণাবেক্ষণ-মুক্ত অপারেশন তাদের অনেক চাহিদাযুক্ত অ্যাপ্লিকেশনগুলির জন্য একটি সাশ্রয়ী সমাধান করে তোলে।
তেল-মুক্ত স্লাইড প্লেটগুলি উপযুক্ত স্থানে একটি বিশেষ কঠিন লুব্রিকেন্ট অন্তর্ভুক্ত করে তৈরি করা হয়। সিন্টার্ড খাদ হল একটি বিশেষ খাদ যা কঠিন লুব্রিকেন্টগুলির একটি এমনকি বিতরণ এবং ছিদ্রযুক্ত লুব্রিকেটিং গ্রীজ দ্বারা পূর্ণ। ধাতব বেস উপাদান লোড সমর্থন করে যখন বিল্ট-ইন কঠিন লুব্রিকেন্ট লুব্রিকেশন সরবরাহ করে, যার ফলে কঠোর পরিস্থিতিতেও শ্রেষ্ঠ তেল-মুক্ত স্থায়িত্ব পাওয়া যায়।
| নং। | DIN | উপাদান নং। | অঙ্কন | ASTM স্ট্যান্ডার্ড | সমানুপাতিক | ঘনত্ব (g/cm³) | 0.2% স্ট্রেইন (MPa) | টান শক্তি (MPa) | স্ট্রেইন (%) | ই-মডুলাস (MPa) | কঠিনতা (HB) | অ্যাপ্লিকেশন |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ভাল শক্তি এবং জারা প্রতিরোধের প্রয়োজনীয় উপাদানগুলির জন্য স্বয়ংচালিত, মহাকাশ এবং মেরিন ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয়। বহুমুখীতা এবং পারফরম্যান্সের জন্য আন্তর্জাতিকভাবে স্বীকৃত। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | সাধারণত বেয়ারিং, বুশিং এবং উচ্চ লোড ক্ষমতা এবং পরিধান প্রতিরোধের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়, বিশেষ করে মেরিন এবং শিল্প অ্যাপ্লিকেশনগুলিতে। |
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | মেরিন, মহাকাশ এবং ভারী যন্ত্রপাতিতে বেয়ারিং এবং উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। চরম লোড এবং উচ্চ ক্ষয়কারী পরিবেশের জন্য পরিচিত। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ভারী শুল্ক বেয়ারিং, জলবাহী উপাদান এবং মেরিন হার্ডওয়্যারে ব্যবহৃত হয়। উচ্চ লোড এবং ক্ষয়কারী আক্রমণের প্রতিরোধের জন্য ডিজাইন করা হয়েছে। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | সাধারণত উচ্চ পরিধান প্রতিরোধের প্রয়োজনীয় বেয়ারিং, গিয়ার এবং উপাদান তৈরিতে ব্যবহৃত হয়। ভাল মেশিনেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, বিশেষ করে সমুদ্রের জলের পরিবেশে। তালিকাভুক্ত বিষয়বস্তুর সমস্ত অধিকার https://www.viiplus.com/ দ্বারা সংরক্ষিত |
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| দ্রষ্টব্য: ডেলিভারি ফর্ম কোড: .01 = বালি ঢালাই, .02 = মাধ্যাকর্ষণ ঢালাই, .03 = কেন্দ্রাতিগ ঢালাই, .04 = অবিচ্ছিন্ন ঢালাই। | ||||||||||||
উপাদান: C86300 ব্রোঞ্জওইল-মুক্ত স্লাইড প্লেট(পূর্বে ব্যবহৃত তামা খাদ JIS, HBSC4)। বিশেষ কঠিন লুব্রিকেন্ট। আরও দক্ষ ব্যবহারের জন্য প্রাথমিক লুব্রিকেশন সুপারিশ করা হয়। তামা খাদ দিয়ে তৈরি তেল-মুক্ত স্লাইডিং প্লেট
CuSn7Zn4Pb7(GB/T 1176-1987)= G-CuSn 7 ZnPb(DIN)=C93200(SAE660 RG7)রাসায়নিক গঠন গুণমান/% |
|||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-8.0 | 0.01 | 1.5 | 2.0-4.0 |
| টান শক্তি(Mpa) | ফলন শক্তি(Mpa) | নমনীয়তা% | কঠিনতা (HB) |
| 241 | 138 | 10 | 65 |
এই ধরনের তেল-মুক্ত স্লাইড প্লেটগুলি শুকনো, উচ্চ তাপমাত্রা, উচ্চ চাপ, ক্ষয়কারী, জল বা অন্যান্য রাসায়নিক পরিবেশে প্রয়োগ করা যেতে পারে যখন তেল প্রবেশ করানো সম্ভব নয়। এটি স্বয়ংচালিত পণ্য লাইন, জল প্রকৌশল, বাঁধ গেট, প্লাস্টিক শিল্প, পরবর্তী ঢালাই মেশিন, ধাতুবিদ্যা শিল্পের ইস্পাত রোলার, খনিজ মেশিন, জাহাজ, টার্বogenerator, জলবাহী টারবাইন এবং ইনজেকশন ছাঁচনির্মাণ মেশিনে ব্যাপকভাবে ব্যবহৃত হয়।

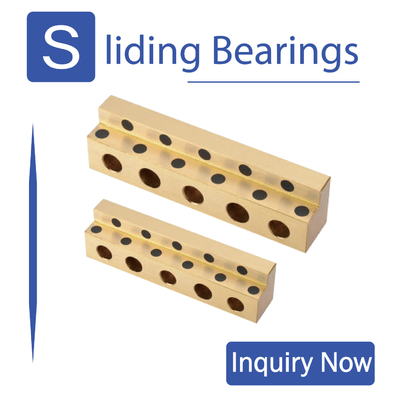

VSB-50P স্লাইডিং ব্লক উপাদানটি শক্তিশালী কাস্ট ব্রোঞ্জ ভিত্তিক ধাতু দিয়ে তৈরি করা হয়েছে যার মধ্যে বিশেষ কঠিন লুব্রিকেন্ট এম্বেড করা আছে। বেস ধাতু উচ্চ লোড সহ্য করে এবং কঠিন লুব্রিকেন্টগুলি স্ব-লুব্রিকেশন সরবরাহ করে। বেয়ারিং চরম উচ্চ/নিম্ন তাপমাত্রার পরিস্থিতিতে কম গতিতে প্রাক-লুব্রিকেশন ছাড়াই চমৎকার কর্মক্ষমতা দেখায়। এই উপাদানটি একটি রক্ষণাবেক্ষণ-মুক্ত বেয়ারিং সমাধান সরবরাহ করে, বিশেষ করে উচ্চ লোড, মাঝে মাঝে বা অসিলেটিং গতির জন্য।
তেল-মুক্ত স্লাইড প্লেট সাইজ চার্ট |
||||||||||||||||||||||
| নিবন্ধের নাম | প্রস্থ W | দৈর্ঘ্য L | উচ্চতা H | l1 | l2 | l3 | l4 | M (ISO 4762) | প্রকার | CAD-ডাউনলোড | অনুসন্ধান | |||||||||||
| VSB 50-80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | A | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | A | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | D | |||||||||||||
| VSB 50-300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | D | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | D | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | D | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | D | |||||||||||||
