| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | কঠোর স্প্লিট বালিশ ব্লক |
| MOQ.: | বিনিমেয় |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি / টি |
| সরবরাহের ক্ষমতা: | 7000000 পিস / টুকরা এক সপ্তাহ |

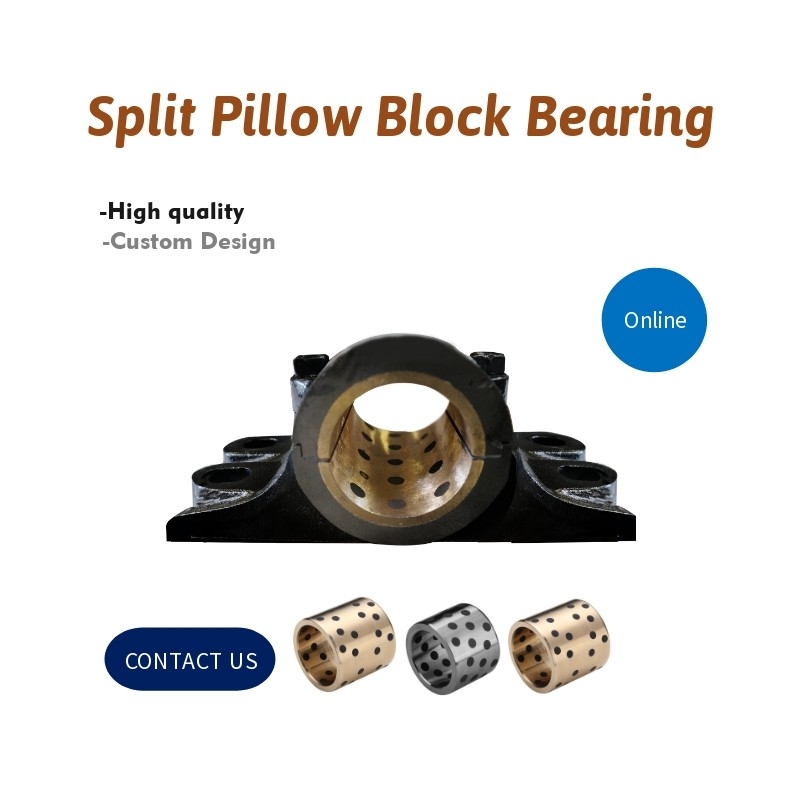

বালিশ ব্লক তেলবিহীন ব্রোঞ্জ গ্রাফাইট প্লাগযুক্ত বুশিংগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে মসৃণ এবং নির্ভরযোগ্য অপারেশন সরবরাহ করার জন্য ডিজাইন করা উচ্চ-কার্যকারিতা উপাদান।
ব্রোঞ্জ থেকে নির্মিত, এই বুশিংগুলি দুর্দান্ত শক্তি এবং স্থায়িত্ব প্রদর্শন করে, যা তাদের উচ্চ লোড এবং উচ্চ গতির অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।তেলবিহীন নকশা তৈলাক্তকরণের প্রয়োজন দূর করে, রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং অপারেশনাল খরচ কমানো।
এই বুশিংগুলির গ্রাফাইট-প্লাগযুক্ত বৈশিষ্ট্য কার্যকর তৈলাক্তকরণ এবং পরিধান প্রতিরোধের নিশ্চিত করে, বুশিংগুলির পরিষেবা জীবন বাড়িয়ে তোলে।এটি ঘূর্ণন সিস্টেমের ঘর্ষণ হ্রাস এবং উন্নত দক্ষতা ফলাফল.
বালিশ ব্লক তেলবিহীন ব্রোঞ্জ গ্রাফাইট প্লাগযুক্ত বুশিংগুলি সাধারণত যন্ত্রপাতি, পাম্প, মোটর এবং অন্যান্য ঘূর্ণন সরঞ্জামগুলিতে ব্যবহৃত হয়।তাদের সুনির্দিষ্টভাবে ফিট করা নকশা সঠিক সারিবদ্ধতা এবং স্থিতিশীলতা নিশ্চিত করে, কম্পন এবং গোলমাল কমাতে।
তাদের শক্তিশালী নির্মাণ এবং উচ্চ মানের উপকরণগুলির সাথে, এই বুশিংগুলি সবচেয়ে চ্যালেঞ্জিং শিল্প পরিবেশেও নির্ভরযোগ্য কর্মক্ষমতা সরবরাহ করে।তারা একটি মসৃণ এবং দক্ষ ঘূর্ণন জন্য একটি দীর্ঘস্থায়ী এবং খরচ কার্যকর সমাধান প্রদান.
VIIPLUS গবেষণা ও উন্নয়ন, উৎপাদন এবং স্ব-লুব্রিকেটিং লেয়ারের বিক্রয় বিশেষীকৃত।শক্ত বিভক্ত বালিশ ব্লকপণ্যগুলো হল ধাতব পলিমার কম্পোজিট লেয়ারিং, বিমেটালিক কম্পোজিট লেয়ারিং, ব্রোঞ্জ লেপযুক্ত লেয়ারিং, স্ব-লুব্রিকেটিং মোনোমেটালিক লেয়ারিং এবং অন্যান্য লেয়ারিং।

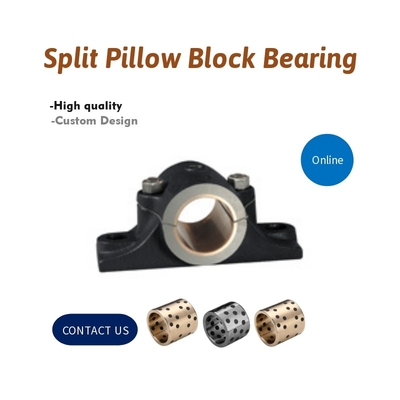

স্প্লিট বালিশ ব্লক বেয়ারিং হাউজিং এবং/অথবা বেয়ারিং দুটি টুকরোতে বিভক্ত এবং বোল্টযুক্ত টগ, পরিধান বা ক্ষতিগ্রস্ত বেয়ারিং বা শ্যাফ্টগুলির জন্য সহজ রক্ষণাবেক্ষণ বা বেয়ারিং প্রতিস্থাপন সহজতর করে।
শক্ত বিভক্ত বালিশ ব্লক পাশের লোডিং বা কোণীয় চাপের সাথে সার্ভিস প্রয়োজনীয়তাগুলি বল বিয়ারিংগুলির প্রয়োজন। এই বিয়ারিংগুলি আপনাকে গ্রীস গ্রুভের প্রতিটি পাশে 30 ° এর মধ্যে লোডগুলি গ্রহণ করতে দেয়।তাদের নিয়মিত বিভক্ত বিয়ারিং এর সমস্ত বৈশিষ্ট্য আছেএই লেয়ারগুলি শুধুমাত্র ব্রোঞ্জ লেপ উপাদান দিয়ে পাওয়া যায়।

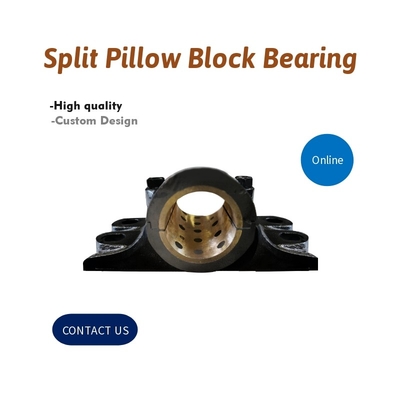

চার-বোল্ট বেসটি 2 বা 4 বোল্ট মাউন্ট অবস্থান সহ কাস্ট আয়রন দিয়ে তৈরি।
কাস্ট আয়রন এমন একটি উপাদানের পরিবারের অন্তর্গত যার প্রধান উপাদান হ'ল লোহা, যার মধ্যে উল্লেখযোগ্য পরিমাণে কার্বন এবং সিলিকন রয়েছে।কাস্ট আয়রন একটি প্রাকৃতিক যৌগিক উপাদান যার বৈশিষ্ট্যগুলি তার মাইক্রোস্ট্রাকচার দ্বারা নির্ধারিত হয়কাস্ট আয়রনের প্রধান মাইক্রোস্ট্রাকচারাল উপাদানগুলি হ'ল কার্বন দ্বারা গৃহীত রাসায়নিক এবং রূপগত রূপ এবং একটি অবিচ্ছিন্ন ধাতব ম্যাট্রিক্স যাতে কার্বন এবং / অথবা কার্বাইড ছড়িয়ে পড়ে।
| শ্যাফ্ট আকার |
পার্ট নম্বর | Wt. | এ | বি | সি | ডি | ই | ফ-ডায়া। বোল্ট |
জি | এইচ | কে | এল | এম | পাইপ ট্যাপ করুন |
||||
| ব্রোঞ্জ | ||||||||||||||||||
|
|
10 | 13⁄4 | 81⁄4 | 31০ | 7⁄8 | 61০ | 1০ | 13⁄4 | 37⁄16 | 47⁄16 | 4 | 3⁄4 | 1⁄4 | ||||
|
|
13 | 17⁄8 | 81০ | 31০ | 1 | 63⁄4 | 1০ | 13⁄4 | 33⁄4 | 47⁄8 | 41০ | 3⁄4 | 1⁄4 | ||||
|
|
18 | 21⁄8 | 101⁄4 | 4 | 11⁄8 | 8 | 5⁄8 | 2 | 43⁄16 | 55⁄16 | 5 | 1 | 1⁄4 | ||||
|
|
21 | 21⁄4 | 101০ | 41⁄4 | 11⁄4 | 81⁄4 | 5⁄8 | 21⁄4 | 41০ | 57⁄8 | 51০ | 1 | 1⁄4 | ||||
|
|
26 | 21০ | 11 | 41০ | 13⁄8 | 83⁄4 | 5⁄8 | 21০ | 47⁄8 | 63⁄4 | 6 | 1 | 3⁄8 |
| শ্যাফ্ট আকার |
পার্ট নম্বর | Wt. | এ | বি | সি | ডি | ই | ফ-ডায়া। বোল্ট |
জি | এইচ | কে | এল | এম | পাইপ ট্যাপ করুন |
||||
| ব্রোঞ্জ | ||||||||||||||||||
|
|
43 | 31⁄4 | 13 | 5 | 13⁄8 | 101০ | 3⁄4 | 23⁄4 | 61⁄4 | 81⁄8 | 7 | 11⁄4 | 1০ | ||||
|
|
62 | 31০ | 143⁄4 | 51০ | 11০ | 12 | 3⁄4 | 3 | 613⁄16 | 93⁄8 | 8 | 13⁄8 | 1০ | ||||
|
|
86 | 41⁄8 | 161০ | 61⁄4 | 13⁄4 | 131০ | 7⁄8 | 31০ | 77⁄8 | 103⁄8 | 9 | 11০ | 1০ | ||||
|
|
116 | 41০ | 18 | 7 | 17⁄8 | 15 | 7⁄8 | 4 | 89⁄16 | 111⁄4 | 10 | 15⁄8 | 1০ | ||||
|
|
166 | 5 | 191⁄4 | 73⁄4 | 2 | 153⁄4 | 1 | 41০ | 93⁄8 | 121⁄4 | 11 | 13⁄4 | 1০ | ||||
|
|
198 | 51০ | 201০ | 81০ | 21⁄8 | 161০ | 11⁄8 | 5 | 101⁄4 | 133⁄4 | 12 | 17⁄8 | 1০ |
ভারী শিল্প অপারেশনঃ
·বিদ্যুৎ উৎপাদন (কয়লা)
·খনি/অ্যাগ্রেগেট/সিমেন্ট
·মেটাল মিলসপল্প ও কাগজ/সাগমিলস/বনজমি/জল পরিশোধন
·খাদ্য প্রক্রিয়াকরণ
·গৃহায়ন
·মোবাইল ব্রিজ/স্ট্রাকচার
·শিল্পের জন্য ভ্যান / ব্লাভার্স
·ফিক্সিং স্ক্রু - একটি ফিক্সিং স্ক্রু দিয়ে ফিক্সিং লেয়ারগুলি একটি অভ্যন্তরীণ রিংয়ে অবস্থিত একটি ফিক্সিং স্ক্রু দ্বারা শ্যাফটে ফিক্সিং হয়, অর্থাৎ, অভ্যন্তরীণ রিংটিকে একটি শ্যাফটে সংযুক্ত করার জন্য লেয়ারগুলিতে ফিক্সিং স্ক্রু রয়েছে।
·লকিং কলার বিয়ারিংগুলিতে অভ্যন্তরীণ রিংটি শ্যাফ্টে সংযুক্ত করার জন্য একটি লক নট রয়েছে।
·কোন লেয়ার ফিক্সিং পদ্ধতিতে একটি অক্ষের ফিক্সিংয়ের জন্য কোন বিধান নেই।
এই পদ্ধতিটি একটি স্থির এবং সম্প্রসারণ ইউনিট ব্যবহার করে শাফ্ট লকিং ডিভাইসের জন্য সর্বাধিক সাধারণ সমন্বয় স্ক্রু বা কলার জন্য, তবে সাধারণ নির্দেশাবলী সমস্ত বিয়ারিং ইনস্টলেশনের জন্য প্রযোজ্য।
1খাঁজটি পরীক্ষা করে পরিষ্কার করুন।
প্রথমত, আপনার শ্যাফ্টটি পরিষ্কার, বৃত্তাকার, সোজা, বোর এবং ক্র্যাক থেকে মুক্ত এবং এটি প্রস্তুতকারকের নির্দিষ্টকরণের অনুযায়ী কম বা খুব বড় নয় কিনা তা নিশ্চিত করুন।গাছের ক্ষয় থেকে পরিষ্কার করার জন্য সূক্ষ্ম স্যান্ডপেপার বা চকচকে টেপ ব্যবহার করুনতারপর হালকা তেল দিয়ে আবর্জনা সরিয়ে ফেলুন।
2শ্যাফট উপর bearings লাগান
যদি শ্যাফ্টের উপর বিয়ারিং স্থাপন করার জন্য একটি হ্যামার এবং একটি কাঠের ব্লক বা একটি নরম ইস্পাত টিউব ব্যবহার করুন।হাউজিং বা সীল উপর আঘাত বা চাপ প্রয়োগ করবেন না.
3. হালকাভাবে মাউন্ট কাঠামো হাউজিং স্ক্রু
হাউজিং মাউন্টিং বোল্টের স্লটগুলিকে ভারী ওয়াশার বা ভারী স্প্রিং ওয়াশার দিয়ে সেতু করুন।এটি স্লিপিং প্রতিরোধ করতে সাহায্য করতে পারে.
4. চূড়ান্ত মাউন্ট অবস্থান নির্ধারণ করুন
বোল্টগুলি ঠিক করার আগে, আপনার চূড়ান্ত মাউন্ট অবস্থানটি নির্ধারণ করুন হাত দিয়ে বা একটি রাবার হ্যামলেট দিয়ে বিয়ারিংগুলি সারিবদ্ধ করে।
5. নিরাপদে মাউন্ট কাঠামো হাউজিং স্ক্রু
সঠিকভাবে সারিবদ্ধ করার পর, উভয় ইউনিটকে মাউন্টিং কাঠামোর সাথে দৃঢ়ভাবে সংযুক্ত করুন।
6.নিশ্চিত করুন শ্যাফ্ট অক্ষীয়ভাবে সরানো যেতে পারে
