| ব্র্যান্ড নাম: | Met Metal-Polymer Bearings Bearings () China Bushing |
| মডেল নম্বর: | বুশ করার ধরণ: ফ্ল্যাঞ্জ বিয়ারিংস, ফ্ল্যাঞ্জ প্রস্থে, পিটিএফই উপাদান Material |
| MOQ.: | বিনিমেয় |
| মূল্য: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| অর্থ প্রদানের শর্তাবলী: | আগাম টি / টি |
| সরবরাহের ক্ষমতা: | 100000 পিস / টুকরো প্রতি দিন |

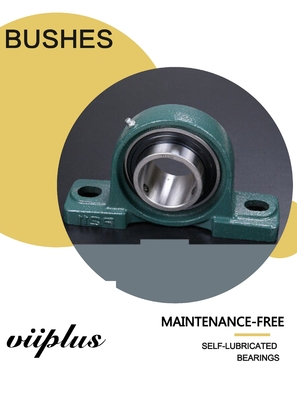

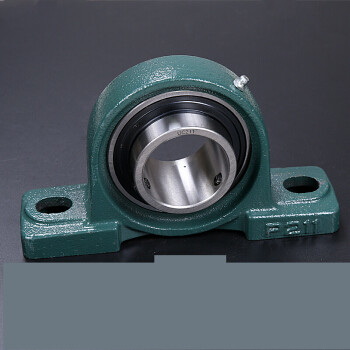

বাইরের গোলাকার লেয়ারিং উল্লম্ব বালিশ ব্লক স্লাইডিং লেয়ারিংগুলির ইউসিপি সিরিজ বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য সমাধান সরবরাহ করে।এই bearings উভয় radial এবং অক্ষীয় লোড হ্যান্ডেল করার জন্য ডিজাইন করা হয়, কঠোর অবস্থার অধীনে মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করে।
ইউসিপি সিরিজের একটি অনন্য গোলাকার বাইরের পৃষ্ঠ রয়েছে যা সহজেই ইনস্টলেশন এবং সারিবদ্ধতার অনুমতি দেয়। বালিশ ব্লক হাউজিং স্থিতিশীলতা এবং সমর্থন প্রদান করে,যখন স্লাইডিং বিয়ারিং নকশা মসৃণ আন্দোলন এবং কম ঘর্ষণ নিশ্চিত করে.
বুশিং ব্লকগুলি, যা এই বিয়ারিংগুলির মূল গঠন করে, সঠিক ফিট এবং দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করার জন্য সুনির্দিষ্ট মেশিনযুক্ত।এগুলি সাধারণত উচ্চ-শক্তিযুক্ত উপকরণ যেমন castালাই লোহা বা ইস্পাত থেকে তৈরি হয়, যা ভারী লোড এবং কঠোর পরিবেশ সহ্য করতে পারে।
বুশিং ব্লক ছাড়াও, ইউসিপি সিরিজের বিয়ারিংগুলিতে থ্রাস্ট প্লেটও অন্তর্ভুক্ত রয়েছে। এই প্লেটগুলি অক্ষীয় বোঝা সমর্থন করতে এবং অবাঞ্ছিত দিক থেকে বিয়ারিংয়ের চলাচল রোধ করতে ডিজাইন করা হয়েছে।তারা ঘূর্ণনশীল এবং রৈখিক গতি অ্যাপ্লিকেশন জন্য একটি সম্পূর্ণ সমাধান প্রদান bushing ব্লক সঙ্গে সংমিশ্রণ কাজ.
উল্লম্ব বালিশ ব্লক স্লাইডিং বিয়ারিংগুলির ইউসিপি সিরিজ পাম্প, কনভেয়র, ফ্যান এবং অন্যান্য ঘূর্ণন সরঞ্জাম সহ বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এগুলি সাধারণত তেল এবং গ্যাসে পাওয়া যায়, খনিজ, ভূমি সরঞ্জাম, এবং অন্যান্য ভারী দায়িত্ব শিল্প যেখানে নির্ভরযোগ্যতা এবং স্থায়িত্ব সর্বাধিক গুরুত্বপূর্ণ।
তাদের শক্তিশালী নকশা, সুনির্দিষ্ট মেশিনযুক্ত উপাদান এবং উভয় রেডিয়াল এবং অক্ষীয় লোড পরিচালনা করার ক্ষমতা,ইউসিপি সিরিজের বিয়ারিংগুলি যে কোনও অ্যাপ্লিকেশন যা মসৃণ এবং দক্ষ ঘূর্ণন বা রৈখিক গতির প্রয়োজন তার জন্য একটি দুর্দান্ত পছন্দ.
আসন সঙ্গে বাইরের গোলাকার বল বিয়ারিং একটি অভ্যন্তরীণ রিং প্রসারিত হয়গভীর রোল বল বিয়ারিংডাবল সিল এবং বাইরের রিংয়ে গোলাকার বিভাগ সহ
একটি ভারবহন ইউনিট একটি ভারবহন আসন এবং একটি ভারবহন আসন গঠিত। ভারবহন এবং ভারবহন আসন মধ্যে গোলাকার ফিট ইনস্টলেশন ক্ষতিপূরণ স্বয়ংক্রিয় centering উপলব্ধি করতে পারেন
অক্ষীয় ভুল সমন্বয়, দীর্ঘ লেয়ারের বিকৃতি এবং ইনস্টলেশনের নীচের পৃষ্ঠের বিকৃতির কারণে ত্রুটিগুলি।
আসন সহ বাইরের গোলাকার বলের ভারবহন কাঠামো কমপ্যাক্ট, একত্রিত এবং বিচ্ছিন্ন করা সহজ, সহজ সমর্থন জন্য উপযুক্ত, প্রায়ই খনির এবং ব্যবস্থাপনা ব্যবহৃত
স্বর্ণ, কৃষি, রাসায়নিক শিল্প, পরিবহন যন্ত্রপাতি ইত্যাদি।
বালিশ ব্লকের সংজ্ঞা বেয়ারিংঃ একটি জার্নাল (একটি শ্যাফ্ট হিসাবে) সমর্থন করার জন্য একটি ব্লক বা স্ট্যান্ডার্ডঃ বেয়ারিং
একটি বালিশ ব্লক একটি পিডেস্টাল যা সামঞ্জস্যপূর্ণ বিয়ারিং এবং বিভিন্ন আনুষাঙ্গিকগুলির সাহায্যে একটি ঘূর্ণন শ্যাফ্টের জন্য সমর্থন সরবরাহ করতে ব্যবহৃত হয়।একটি বালিশ ব্লক জন্য হাউজিং উপাদান সাধারণত ঢালাই লোহা বা ঢালাই ইস্পাত তৈরি করা হয়.
আসন সহ গোলাকার বালিশ ব্লক বিয়ারিংঃ ইউসিপি,ইউসিএফ,ইউসিএফএল,ইউসিটি,ইউসিএফসি ইউসিপিএইচ,ইউসিএফএ ইউসিপিএ,ইউসিএফবি,ইউসিএইচএ এবং অন্যান্য মডেল সম্পূর্ণ বাইরের গোলাকার বল বিয়ারিং আসলে গভীর গ্রুভ বল বিয়ারিংয়ের একটি রূপ।
এর বৈশিষ্ট্য হল এর বাইরের রিং এবং বাইরের ব্যাসার্ধের পৃষ্ঠ গোলাকার।যা বেয়ারিং সিটের সংশ্লিষ্ট কনকভ গোলাকার পৃষ্ঠের মধ্যে লাগানো যেতে পারে যাতে সেন্টারিংয়ের ভূমিকা পালন করতে পারে.
আসন সহ বাহ্যিক গোলাকার বলীয় লেয়ার
আসন সহ গোলাকার ভারবহন একটি ধরণের ভারবহন ইউনিট যা রোলিং ভারবহন এবং ভারবহন আসনকে একত্রিত করে।একটি গোলাকার খাঁজ বহনকারী আসনের সাথে টগ ইনস্টল করা, বিভিন্ন কাঠামোগত রূপ, বহুমুখিতা এবং ভাল বিনিময়যোগ্যতা।
একই সময়ে, নকশায় এই ধরনের ভারবহন এছাড়াও একটি নির্দিষ্ট ডিগ্রী কেন্দ্রীয়তা আছে, ইনস্টল করা সহজ, সিলিং ডিভাইসের একটি দ্বৈত কাঠামোর সাথে, খারাপ অবস্থার মধ্যে কাজ করতে পারে।বিয়ারিং ব্লক সাধারণত ঢালাই করা হয়সাধারণভাবে ব্যবহৃত আসনগুলি হল উল্লম্ব আসন (পি), বর্গাকার আসন (এফ), বস বর্গাকার আসন (এফএস), বস বৃত্তাকার আসন (এফসি), হীরা আসন (এফএল), রিং আসন (সি), স্লাইডার আসন ইত্যাদি (টি) ।
আসন সহ বাহ্যিক গোলাকার ভারবহন ভারবহন কেন্দ্র এবং ভারবহন আসন বিভক্ত করা হয়, ভারবহন কেন্দ্র প্লাস ভারবহন আসন নামে,যেমনঃ সেট স্ক্রু বহিরাগত গোলাকার লেয়ার UC205 উল্লম্ব আসন UCP205 নামে পরিচিত. কারণশক্তিশালী বিনিময়যোগ্যতাআসন সহ গোলাকার লেয়ারের, লেয়ারের কেন্দ্রটি একই স্পেসিফিকেশন এবং বিভিন্ন আকারের লেয়ারের আসনে ইচ্ছামত একত্রিত করা যেতে পারে।
পিল্লো ব্লক বিয়ারিং আকারের টেবিল
আসন সহ লেয়ারের মাত্রা স্পেসিফিকেশন টেবিল
| প্রকার | আকার ((মিমি) | ওজন | ||||||||||||
| d | ডি | বি | এস | এল | J | এইচ | H1 | H2 | এ | এন | N1 | ডি | কেজি | |
| UCP201 | 12 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | এম১০ | 0.7 |
| ইউসিপি২০২ | 15 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | এম১০ | 0.7 |
| UCP203 | 17 | 47 | 31 | 12.7 | 127 | 95 | 30.2 | 62 | 14 | 38 | 13 | 19 | এম১০ | 0.7 |
| UCP204 | 20 | 47 | 31 | 12.7 | 127 | 95 | 33.3 | 65 | 14 | 38 | 13 | 19 | এম১০ | 0.7 |
| UCP205 | 25 | 52 | 34.1 | 14.3 | 140 | 105 | 36.5 | 71 | 15 | 38 | 13 | 19 | এম১০ | 0.8 |
| ইউসিপি ২০৬ | 30 | 62 | 38.1 | 15.9 | 165 | 121 | 42.9 | 83 | 17 | 48 | 17 | 23 | এম১৪ | 1.3 |
| UCP207 | 35 | 72 | 42.9 | 17.5 | 167 | 127 | 47.9 | 93 | 18 | 48 | 17 | 23 | এম১৪ | 1.6 |
| UCP208 | 40 | 80 | 49.2 | 19 | 184 | 137 | 49.2 | 100 | 18 | 54 | 17 | 23 | এম১৪ | 1.9 |
| ইউসিপি২০৯ | 45 | 85 | 49.2 | 19 | 190 | 146 | 54 | 106 | 20 | 54 | 17 | 23 | এম১৪ | 2.2 |
| UCP210 | 50 | 90 | 51.6 | 19 | 206 | 159 | 57.2 | 114 | 21 | 60 | 20 | 26 | এম১৬ | 2.6 |
| ইউসিপি২১১ | 55 | 100 | 55.6 | 22.2 | 219 | 171 | 63.5 | 126 | 23 | 60 | 20 | 26 | এম১৬ | 3.3 |
| ইউসিপি২১২ | 60 | 110 | 65.1 | 25.4 | 241 | 184 | 69.8 | 138 | 25 | 70 | 20 | 26 | এম১৬ | 4.6 |
| ইউসিপি২১৩ | 65 | 120 | 65.1 | 25.4 | 265 | 203 | 76.2 | 151 | 27 | 70 | 25 | 31 | এম২০ | 5.9 |
| UCP214 | 70 | 125 | 74.6 | 30.2 | 266 | 210 | 79.4 | 157 | 27 | 72 | 25 | 31 | এম২০ | 6.6 |
| UCP215 | 75 | 130 | 77.8 | 33.3 | 275 | 217 | 82.6 | 163 | 25 | 74 | 25 | 31 | এম২০ | 7.4 |
| ইউসিপি২১৬ | 80 | 140 | 82.6 | 33.3 | 292 | 232 | 88.9 | 175 | 30 | 78 | 25 | 31 | এম২০ | 9 |
| UCP217 | 85 | 150 | 85.7 | 34.1 | 310 | 247 | 95.2 | 187 | 32 | 83 | 25 | 31 | এম২০ | 11 |
| ইউসিপি২১৮ | 90 | 160 | 96 | 39.7 | 327 | 262 | 101.6 | 200 | 33 | 88 | 27 | 33 | এম২২ | 13 |
| UCP220 | 100 | 180 | 108 | 42 | 380 | 308 | 115 | 225 | 40 | 95 | 30 | 38 | এম২৪ | 16 |
| ইউসিপি৩০৫ | 25 | 62 | 38 | 15 | 175 | 132 | 45 | 85 | 15 | 45 | 17 | 20 | এম১৪ | 1.4 |
| ইউসিপি৩০৬ | 30 | 72 | 43 | 17 | 180 | 140 | 50 | 95 | 18 | 50 | 17 | 20 | এম১৪ | 1.8 |
| ইউসিপি৩০৭ | 35 | 80 | 48 | 19 | 210 | 160 | 56 | 106 | 20 | 56 | 17 | 25 | এম১৪ | 2.8 |
| ইউসিপি৩০৮ | 40 | 90 | 52 | 19 | 220 | 170 | 60 | 116 | 22 | 60 | 17 | 27 | এম১৪ | 3 |
| ইউসিপি৩০৯ | 45 | 100 | 57 | 22 | 245 | 190 | 67 | 129 | 24 | 67 | 20 | 30 | এম১৬ | 4.1 |
| ইউসিপি ৩১০ | 50 | 110 | 61 | 22 | 275 | 212 | 75 | 143 | 27 | 75 | 20 | 35 | এম১৬ | 5.8 |
| ইউসিপি ৩১১ | 55 | 120 | 66 | 25 | 310 | 236 | 80 | 154 | 30 | 80 | 20 | 38 | এম১৬ | 7.4 |
| ইউসিপি ৩১২ | 60 | 130 | 71 | 26 | 330 | 250 | 85 | 165 | 32 | 85 | 25 | 38 | এম২০ | 9.4 |
| ইউসিপি ৩১৩ | 65 | 140 | 75 | 30 | 340 | 260 | 90 | 176 | 33 | 90 | 25 | 38 | এম২০ | 10 |
| ইউসিপি ৩১৪ | 70 | 150 | 78 | 33 | 360 | 280 | 95 | 187 | 35 | 90 | 27 | 40 | এম২২ | 12 |
| UCP315 | 75 | 160 | 82 | 32 | 380 | 290 | 100 | 198 | 35 | 100 | 27 | 40 | এম২২ | 14 |
| ইউসিপি ৩১৬ | 80 | 170 | 86 | 34 | 400 | 300 | 106 | 210 | 40 | 110 | 27 | 40 | এম২২ | 18 |
| ইউসিপি ৩১৭ | 85 | 180 | 96 | 40 | 420 | 320 | 112 | 220 | 40 | 110 | 33 | 45 | এম২৭ | 20 |
| ইউসিপি ৩১৮ | 90 | 190 | 96 | 40 | 430 | 330 | 118 | 235 | 45 | 110 | 33 | 45 | এম২৭ | 24 |
| ইউসিপি ৩১৯ | 95 | 200 | 103 | 41 | 470 | 360 | 125 | 250 | 45 | 120 | 36 | 50 | এম৩০ | 29 |
| ইউসিপি ৩২০ | 100 | 215 | 108 | 42 | 490 | 380 | 140 | 275 | 50 | 120 | 36 | 50 | এম৩০ | 35 |
| ইউসিপি ৩২১ | 105 | 225 | 112 | 44 | 490 | 380 | 140 | 280 | 50 | 120 | 36 | 50 | এম৩০ | 35 |
| ইউসিপি ৩২২ | 110 | 240 | 117 | 46 | 520 | 400 | 150 | 300 | 55 | 140 | 40 | 55 | এম৩৩ | 45 |
| ইউসিপি ৩২৪ | 120 | 260 | 126 | 51 | 570 | 450 | 160 | 320 | 65 | 140 | 40 | 55 | এম৩৩ | 55 |
| UCP326 | 130 | 280 | 135 | 54 | 600 | 480 | 180 | 355 | 75 | 140 | 40 | 55 | এম৩৩ | 72 |
| ইউসিপি৩২৮ | 140 | 300 | 145 | 59 | 620 | 500 | 200 | 390 | 75 | 140 | 40 | 55 | এম৩৩ | 89 |
ইউসিপি লেয়ারকে উল্লম্ব সিট টপ ওয়্যার গোলাকার লেয়ার নামেও পরিচিত, কিছু ধরণের লেয়ার যা সবচেয়ে ক্লাসিকাল এবং সর্বাধিক ব্যবহৃত ফর্মের সিট গোলাকার লেয়ার সহ,সমস্ত ট্রান্সমিশন ডিভাইস এবং শ্যাফ্ট এবং যান্ত্রিক সমান্তরাল ইনস্টলেশন পৃষ্ঠের জন্য উপযুক্ত. জাতীয় লেবেল: GB/T7810
1. টেবিলের ucp201-ucp203 এর সামগ্রিক মাত্রা একই;
2. ইউসিপি২০১ এর ব্যাসার্ধ ১২, ইউসিপি২০২ এর ব্যাসার্ধ ১৫ এবং ইউসিপি২০৩ এর ব্যাসার্ধ ১৭। ইউসিপি২০৪ এর উপরে থাকা সমস্ত ব্যাসার্ধ শেষ দুটি অঙ্কে ৫ দিয়ে গুণিত হয়। উদাহরণস্বরূপ,UCP204 এর ব্যাসার্ধ 20mm এবং UCP205 এর ব্যাসার্ধ 25mm.
3ইউসিপি-র পর প্রথম সংখ্যাটি হল ভারী সিরিজ, ২ হল হালকা সিরিজ এবং ৩ হল ভারী সিরিজ।
