| ব্র্যান্ড নাম: | Met Metal-Polymer Bearings Bearings () China Bushing |
| মডেল নম্বর: | বুশ করার ধরণ: ফ্ল্যাঞ্জ বিয়ারিংস, ফ্ল্যাঞ্জ প্রস্থে, পিটিএফই উপাদান Material |
| MOQ.: | বিনিমেয় |
| মূল্য: | bearings metric sizes,thrust washers,flanged bearings Suppliers |
| অর্থ প্রদানের শর্তাবলী: | আগাম টি / টি |
| সরবরাহের ক্ষমতা: | 100000 পিস / টুকরো প্রতি দিন |

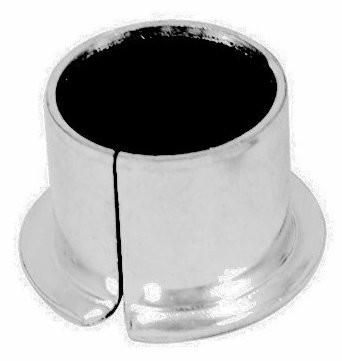

The DIN 1494 / ISO 3547 Sliding Wrapped Flange Sleeve Bushing is a specialized component designed to provide a smooth and reliable sliding interface between rotating or reciprocating parts in various industrial applicationsএই ধরনের বুশিং তার আবৃত ফ্ল্যাঞ্জ ডিজাইনের দ্বারা চিহ্নিত করা হয়, যা ঐতিহ্যগত বুশিংগুলির তুলনায় উন্নত স্থিতিশীলতা এবং স্থায়িত্ব প্রদান করে।
ডিআইএন 1494 এবং আইএসও 3547 মানগুলি এই ধরণের বুশিংয়ের জন্য প্রযুক্তিগত বৈশিষ্ট্য, মাত্রা এবং কর্মক্ষমতা প্রয়োজনীয়তা নির্ধারণ করে।এই মানগুলি নিশ্চিত করে যে বুশিংগুলি শিল্পের স্বীকৃত মানের মান পূরণ করে এবং বিস্তৃত অপারেটিং অবস্থার জন্য উপযুক্ত.
স্লাইডিং মোড়ানো ফ্ল্যাঞ্জ স্লিভ বুশিং সাধারণত একটি পলিমার বা কম্পোজিট আস্তরণের উপাদান সহ একটি ধাতব স্লিভ নিয়ে গঠিত।আস্তরণের উপাদান আর্মের চারপাশে আবৃত করা হয় এবং ফ্ল্যাঞ্জ সঙ্গে জায়গায় সুরক্ষিত হয়, একটি মসৃণ এবং টেকসই স্লাইডিং পৃষ্ঠ তৈরি করে। এই নকশা ঘর্ষণ এবং পরিধান হ্রাস করার অনুমতি দেয়, বুশিংয়ের পরিষেবা জীবন বাড়ায় এবং রক্ষণাবেক্ষণের প্রয়োজন হ্রাস করে।
ডিআইএন 1494 / আইএসও 3547 স্লাইডিং রুপেড ফ্ল্যাঞ্জ স্লিভ বুশিংগুলির অ্যাপ্লিকেশনগুলি বৈচিত্র্যময় এবং মেশিন, অটোমোটিভ উপাদান, জলবাহী সিস্টেম এবং অন্যান্য শিল্প সরঞ্জাম অন্তর্ভুক্ত।তারা প্রায়ই উচ্চ লোড এবং উচ্চ গতির অ্যাপ্লিকেশন যেখানে নির্ভরযোগ্য এবং দক্ষ স্লাইডিং কর্মক্ষমতা সমালোচনামূলক হয় ব্যবহৃত হয়.
DIN 1494 / ISO 3547 স্লাইডিং র্যাপড ফ্ল্যাঞ্জ স্লিভ বুশিং নির্বাচন করার সময়, অ্যাপ্লিকেশনটির নির্দিষ্ট অপারেটিং শর্ত এবং প্রয়োজনীয়তা বিবেচনা করা গুরুত্বপূর্ণ।গতি, তাপমাত্রা এবং ব্যবহৃত তৈলাক্তকরণের ধরন বিবেচনা করা উচিত যাতে নিশ্চিত করা যায় যে বুশিংটি নির্ধারিত অ্যাপ্লিকেশনের জন্য উপযুক্ত।
বুশিং এর সঠিক ইনস্টলেশন এবং রক্ষণাবেক্ষণও এর সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য অত্যন্ত গুরুত্বপূর্ণ।এটি প্রস্তুতকারকের নির্দেশাবলী সাবধানে অনুসরণ এবং পরাজয় বা ক্ষতির জন্য নিয়মিত বুশিং পরিদর্শন করা গুরুত্বপূর্ণপুরানো বুশিংগুলিকে সময়মত প্রতিস্থাপন করা ব্যয়বহুল ডাউনটাইম এবং সরঞ্জামগুলির ব্যর্থতা রোধ করতে সহায়তা করতে পারে।
| 1,বুশিং এর অভ্যন্তরীণ ব্যাসার্ধ | |||
| সাধারণভাবে, বুশিংয়ের অভ্যন্তরীণ ব্যাস তার সমন্বয় অক্ষের ব্যাসার্ধের উপর নির্ভর করে। | |||
| 2,বুশিংয়ের দৈর্ঘ্য | |||
| বুশিংয়ের দৈর্ঘ্য চাপ বহনকারী পৃষ্ঠের আকারের উপর নির্ভর করে। বুশিংয়ের দৈর্ঘ্য যত বেশি হবে, পৃষ্ঠের চাপ তত কম হবে। | |||
| কিন্তু একই সময়ে এটি বিচ্যুতি যোগাযোগ বা কম শীতল দক্ষতা এবং এইভাবে সংক্ষিপ্ত হতে পারে | |||
| বিপরীতভাবে, যদি বুশিংয়ের দৈর্ঘ্য খুব ছোট হয়, তবে লুব্রিকেটিং গ্রীস দ্রুত বুশিং থেকে বেরিয়ে আসতে পারে। অতএব, এটি খুব কমই | |||
| এটি একটি গ্রীস ফিল্ম গঠন করে এবং বুশিংয়ের ক্ষমতা সংশ্লিষ্টভাবে হ্রাস পায়। | |||
| L/d এর প্রভাবের তুলনা, বিশেষ করে তেলের তৈলাক্তকরণকারী বুশিংগুলির উপর | |||
| সংক্ষিপ্ত বুশিং (d> L) | তুলনা পয়েন্ট | লম্বা বুশিং (d |
|
| ছোট | তেল ফিল্মের উপর শক্তি | দারুণ | |
| শক্তিশালী | শীতল করার ক্ষমতা | দুর্বল | |
| খুব বেশি হতে পারে না | পৃষ্ঠ চাপ | উচ্চ হতে পারে | |
| উচ্চ | ধাক্কা দেওয়ার বিচ্যুতির বিরুদ্ধে সুরক্ষা | কম | |
| দুর্বল | বুশিং অনমনীয়তা | শক্তিশালী | |
| সপ্তাহ | শক শোষণ ক্ষমতা | শক্তিশালী | |
| ছোট | মহাকাশ | বড় | |
| 3,বুশিং বেধ | |||
| স্ট্যান্ডার্ড কম্পোজিট স্ব-লুব্রিকেটিং বুশিংগুলির প্রধান সুবিধা তাদের পাতলা প্রাচীর বেধে রয়েছে। স্ট্যান্ডার্ড বেধ 0.5 মিমি হতে পারে2০.৭৫ মিমি2,1.0 মিমি2, | |||
| 1.5 মিমি2, ২.০ মিমি2, ২.৫ মিমি2. | |||
| নন-স্ট্যান্ডার্ড গ্লাইডিং বুশিংয়ের বেধ ডিজাইনে, ডিজাইনার SB এবং D এর নিম্নলিখিত অনুপাতটি দেখতে পারেন। | |||
| A) পাতলা প্রাচীর বেধ গ্লাইডিং ধাতু bushing জন্য, SB এবং D মধ্যে অনুপাত 0.03 ~ 0 সমান।06. | |||
| B) পাতলা প্রাচীর বেধ গ্লাইডিং ধাতু বুশিং জন্য, SB এবং D মধ্যে অনুপাত 0.08 ~ 0 সমান।12 | |||
| C) প্লাস্টিকের গ্লাইডিং বুশিংয়ের জন্য, SB এবং D এর মধ্যে অনুপাত 0.1 ~ 0 এর সমান।12 | |||
| 4,বুশিং চ্যামফার | |||
| ফিক্সিং সহজ করার জন্য এবং বিচ্যুতি লোড এড়ানোর জন্য, বুশিং তার দৈর্ঘ্যের দিকের অভ্যন্তরীণ এবং বাইরের chamfered করা আবশ্যক। | |||
| নিম্নলিখিত ফর্ম দেখানো হয়। | |||
| দেয়ালের বেধ | আউট চ্যামফার মাত্রা | অভ্যন্তরীণ চ্যামফারের মাত্রা | |
| <০5 | বুর পোলিশ | বুর পোলিশ | |
| 0.75 | 0.5 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.0 | 0.6 ± 0.3 x 20° | 0.3+0.2 x 45° | |
| 1.5 | 0.6 ± 0.3 x 20° | 0.4+0.2 x 45° | |
| 2.0 | 1.2 ±0.3x20° | 0.6+0.2 x 45° | |
| 2.5 | 1.8 ±0.3x20° | 0.6+0.2 x 45° |
1, কোন তেল তৈলাক্তকরণ বা কম তেল তৈলাক্তকরণ, refueling জন্য ব্যবহার করা যাবে না বা জায়গা refueling কঠিন, রক্ষণাবেক্ষণ বা কম রক্ষণাবেক্ষণ ব্যবহার করা যেতে পারে।
2, পরিধান প্রতিরোধের, ঘর্ষণ সহগ, দীর্ঘ সেবা জীবন।
3, সেখানে ইলাস্টিক-প্লাস্টিকের সঠিক পরিমাণ আছে, একটি প্রশস্ত যোগাযোগ পৃষ্ঠের মধ্যে চাপ বন্টন করতে পারেন, বহন ক্ষমতা উন্নত।
4, স্ট্যাটিক এবং গতিশীল ঘর্ষণ সহগ যান্ত্রিক কাজের নির্ভুলতা নিশ্চিত করার জন্য নির্মূল করতে কম গতিতে ক্রলিং অনুরূপ।
5, যান্ত্রিক কম্পন হ্রাস করতে পারে, গোলমাল হ্রাস করতে পারে, দূষণ প্রতিরোধ করতে পারে, কাজের অবস্থার উন্নতি করতে পারে।
6, অপারেশন চলাকালীন, একটি স্থানান্তর ফিল্ম গঠন করতে পারে, গ্রাইন্ডিং শ্যাফ্ট রক্ষা একটি ভূমিকা পালন, কোন কামড় অক্ষ ঘটনা।
7, গ্রিলিং শ্যাফ্ট কঠোরতা প্রয়োজনীয়তা জন্য, কম, না quenched এবং tempered শ্যাফ্ট ব্যবহার করা যেতে পারে, যার ফলে সংশ্লিষ্ট অংশের প্রক্রিয়াকরণ কঠিন হ্রাস।
কংক্রিট পাম্প প্লেইন বিয়ারিংস Gleitlager
VSB-10স্ব-লুব্রিকেটিং মাল্টিলেয়ার কম্পোজিট বুশিং
1. পিটিএফই/ফাইবার মিশ্রণের বেধ 0.01 ~ 0.03 মিমি। এটি ঘোরানো শ্যাফ্টের জন্য যোগাযোগের পৃষ্ঠ।পিটিএফই স্তর এবং sintered ব্রোঞ্জ উপাদান ক্ষুদ্র অংশ একটি কঠিন লুব্রিকেন্ট ফিল্ম তৈরি করতে একত্রিত, যা শ্যাফটকে আবৃত করে।
2. সিন্টার ব্রোঞ্জের গুঁড়া বেধ 0.20*0.35 মিমি।এই যোগাযোগ স্তর স্তর জন্য একটি নোঙ্গর হিসাবে কাজ করে এবং ভারবহন পৃষ্ঠ থেকে দূরে তাপ বিল্ড আপ conducts.
3নিম্ন-কার্বন ইস্পাত ব্যাক। বুশিংগুলির ভিত্তি স্থাপন করে, ইস্পাত ব্যাক ব্যতিক্রমী স্থিতিশীলতা, লোড বহন এবং তাপ অপসারণ বৈশিষ্ট্য সরবরাহ করে।
কার্বন স্টিল + কপার পাউডার + (পিটিএফই + পিবি + ফিলার)
· মেটাল-পলিমার কম্পোজিট স্ব-লুব্রিকেটিং বুশিং উপাদান
· স্টিল ব্যাক + পোরাস ব্রোঞ্জ সিন্টার +
· পিটিএফই + লিড
|
স্লাইডিং স্তর |
| অপারেটিং পারফরম্যান্স | |
| শুকনো | খুব ভালো |
| তেল দিয়ে তৈলাক্ত | ভালো |
| গ্রীস তৈলাক্ত | ন্যায়বিচার |
| পানিতে তৈলাক্ত | ন্যায়বিচার |
| প্রক্রিয়া তরল তৈলাক্ত | ন্যায়বিচার |
| সর্বোচ্চ লোড | স্ট্যাটিক | ২৫০ এন/মিমি2 |
| গতিশীল | ১৪০ এন/মিমি2 | |
| সর্বাধিক গতি | শুকনো | ২ মিটার/সেকেন্ড |
| তৈলাক্তকরণ | >2m/s | |
| সর্বোচ্চ PV (শুষ্ক) | স্বল্পমেয়াদী | 3.6N/মিমি২*·মি/সেকেন্ড |
| অবিচ্ছিন্ন | 1.8N/মিমি২*·মি/সেকেন্ড | |
| টেম্পার। | -195°C~+280°C | |
| ঘর্ষণ সহগ | 0.03 ~ 0.20 | |
| তাপ পরিবাহিতা | 42W (m·k)-1 | |
| তাপীয় প্রসারণ সহগ | ১১*১০-৬k-1 |
|
স্ট্যান্ডার্ড মাত্রায় পাওয়া যায়
· সিলিন্ডারিকাল ঝোপ
· ফ্ল্যাঞ্জযুক্ত গুল্ম
· থ্রাস্ট ওয়াশার
· ফ্ল্যাঞ্জযুক্ত ওয়াশার
· স্লাইডিং প্লেট
