| ব্র্যান্ড নাম: | viiplus Self-lubricating composite bearing |
| মডেল নম্বর: | উচ্চ কর্মক্ষমতা পোম তেল-মুক্ত স্ব-তৈলাক্তকরণ বিয়ারিং |
| MOQ.: | আলোচনা |
| মূল্য: | negotiate |
| অর্থ প্রদানের শর্তাবলী: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | এল/সি, টি/টি, ওয়েস্টার্ন ইউনিয়ন |
ফ্ল্যাঞ্জ সাইজের Kx অয়েললেস বুশিং হাতা POM (পলিঅক্সাইমিথিলিন) দিয়ে তৈরি, যা শিল্পক্ষেত্রে ব্যবহারের জন্য ডিজাইন করা হয়েছে। POM, যা অ্যাসিটাল নামেও পরিচিত, এটি একটি অত্যন্ত টেকসই এবং পরিধান-প্রতিরোধী উপাদান যা চমৎকার যান্ত্রিক বৈশিষ্ট্য এবং স্থিতিশীলতা প্রদান করে।
এই বুশিং হাতার ফ্ল্যাঞ্জ ডিজাইন অতিরিক্ত সমর্থন এবং স্থিতিশীলতা প্রদান করে, যা হাউজিংয়ের মধ্যে একটি নিরাপদ ফিট নিশ্চিত করে। এটি কেবল লোড-বহন ক্ষমতা বাড়ায় না, বরং বুশিংয়ের সামগ্রিক নির্ভরযোগ্যতা এবং কার্যকারিতাতেও অবদান রাখে।
POM উপাদানের স্ব-লুব্রিকেটিং বৈশিষ্ট্য বহিরাগত লুব্রিকেশনের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে, রক্ষণাবেক্ষণকে সহজ করে এবং বুশিং হাতার পরিষেবা জীবনকে বাড়িয়ে তোলে। এই বৈশিষ্ট্যটি এমন অ্যাপ্লিকেশনগুলিতে বিশেষভাবে উপকারী যেখানে নিয়মিত লুব্রিকেশন কঠিন বা ব্যবহারিক।
Kx অয়েললেস বুশিং হাতা পাম্প, মোটর এবং গিয়ারবক্স সহ বিস্তৃত যন্ত্রপাতি ও সরঞ্জামগুলিতে ব্যবহারের জন্য উপযুক্ত। এর উচ্চ-মানের নির্মাণ এবং উপকরণ উচ্চ লোড এবং গতিতেও মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
সংক্ষেপে, ফ্ল্যাঞ্জ সাইজের Kx অয়েললেস বুশিং হাতা POM দিয়ে তৈরি, যা বিভিন্ন শিল্প সেটিংসে ব্যতিক্রমী কর্মক্ষমতা এবং স্থায়িত্ব প্রদান করে এমন একটি শক্তিশালী এবং নির্ভরযোগ্য উপাদান। এর স্ব-লুব্রিকেটিং বৈশিষ্ট্য এবং ফ্ল্যাঞ্জ ডিজাইন সর্বোত্তম সমর্থন, স্থিতিশীলতা এবং লুব্রিকেশন সরবরাহ করতে একত্রিত হয়, যা এটিকে চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ করে তোলে।
এই বুশিংগুলির জন্য সামান্য পরিমাণ লুব্রিকেন্ট প্রয়োজন (সমস্ত গ্রীস বা তেল যা সাধারণ বিয়ারিং লুব্রিকেট করার জন্য ডিজাইন করা হয়েছে)। POM বুশিংগুলির ভাল স্লাইডিং বৈশিষ্ট্য রয়েছে এবং ঘূর্ণন এবং রক করার গতির জন্য উপযুক্ত। এগুলির ঘর্ষণের কম সহগ, প্রান্ত লোডিংয়ের প্রতি কম সংবেদনশীলতা এবং ভাল ড্যাম্পিং বৈশিষ্ট্য রয়েছে। এগুলি পোস্ট-মেশিন করা যেতে পারে। দীর্ঘ রি-লুব্রিকেশন ব্যবধানের কারণে এগুলিতে কম রক্ষণাবেক্ষণ প্রয়োজন।

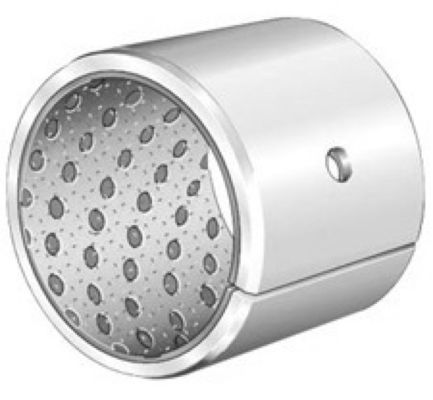

এই উপাদানটি সীমিত লুব্রিকেশন সহ আধা-শুষ্ক ঘর্ষণ কাজের অবস্থার জন্য ডিজাইন করা হয়েছে। নিয়মিতভাবে সাজানো বৃত্তাকার ডিপ্রেশনগুলি স্লাইডিং পৃষ্ঠের উপর গঠিত হয়, যা অ্যাসেম্বলির সময় একবার পর্যাপ্ত লুব্রিকেন্ট দিয়ে পূর্ণ করা হয়। স্লাইডিং উপাদানটি সিন্টারড স্টিল সাবস্ট্রেটের উপর ছিদ্রযুক্ত ব্রোঞ্জে অ্যাঙ্কর করা পলিঅ্যাসিটাল দিয়ে গঠিত।
KX দ্বিধাতু পাতটিতে ব্রোঞ্জ ইন্টারলেয়ারের উপরে ০.২৫ মিমি পুরুত্বের পলিঅ্যাসিটালের একটি স্তর রয়েছে, যাতে প্রয়োজন অনুযায়ী এটি মেশিনিং করা যায়। এটির ভাল কনফর্মেবিলিটি রয়েছে, তাই প্রান্তের চাপে এর প্রতিরোধ ক্ষমতা রয়েছে, তবে শুকনো কাজের জন্য উপযুক্ত নয়।
প্রথমে গ্রীস দিয়ে লুব্রিকেট করার সময় ঘর্ষণের সহগ কম থাকে এবং তারপরে বৃদ্ধি পায়। যখন KX দ্বিধাতু বেল্টের স্লাইডিং জীবন বেসিক লুব্রিকেন্ট সরবরাহের সাথে যথেষ্ট না হয়, তখন এটি বারবার রি-লুব্রিকেশন দ্বারা বাড়ানো যেতে পারে। KX দ্বিধাতু বেল্ট পণ্যগুলির চমৎকার স্লাইডিং বৈশিষ্ট্য রয়েছে।
অপারেটিং তাপমাত্রা -40 থেকে +110°C পর্যন্ত, স্বল্প মেয়াদে +130°C পর্যন্ত।
POM বুশিংগুলি PM...,PCM...M, PAP...P20, GLY.AB..., MX..., SF-2... চিহ্নিত বুশিংগুলির সমতুল্য।
পরামিতি
অভ্যন্তরীণ ব্যাস (মিমি)
14
বাইরের ব্যাস (মিমি)
16
প্রস্থ (মিমি)
15
তাপমাত্রা সীমা °C
-40..+250
ঘর্ষণ সহগ µ
0,04-0,12
ডাইনামিক লোড N/mm2
120
স্ট্যাটিক লোড N/mm2
250
অনুমোদিত স্লাইডিং গতি m/s
2,0
শ্যাফ্ট সহনশীলতা
h7-h8
দেহের সহনশীলতা
H7
শ্যাফ্ট পৃষ্ঠের রুক্ষতা Ra µm
0-0,8
শ্যাফ্ট কঠোরতা HB
150-600
POM বুশিং সাইজ চার্ট
POM-ভিত্তিক হাতা বিয়ারিং, যা POM বুশিং, বাউন্ডারি লুব্রিকেটেড বিয়ারিং, তেল-মুক্ত বিয়ারিং, ড্রাই বিয়ারিং, POM বিয়ারিং এবং POM কোটিংযুক্ত ড্রাই হাতা নামেও পরিচিত। এটির ডাউয়েলের মতো একই উপাদান কাঠামো রয়েছে। পার্থক্য হল POM কোটিংযুক্ত স্তর।

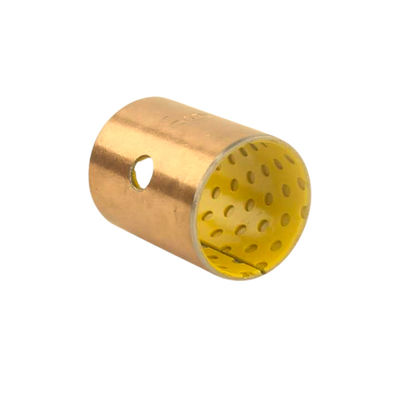

হলুদ POM কম্পোজিট বুশিং আমাদের কোম্পানির একটি স্ট্যান্ডার্ড আইটেম। এই ধরনের স্ব-লুব্রিকেটিং বিয়ারিং-এর অন্যান্য বুশিং-এর মতোই উপাদান কাঠামো রয়েছে।
1. POM 0.3~0.5 মিমি।
2. ছিদ্রযুক্ত ব্রোঞ্জ 0.2~0.3 মিমি।
3. ইস্পাত ব্যাক 0.4~2.2 মিমি।
4. কপার প্লেটিং 0.008 মিমি।
| POM স্প্লিট বুশ বিয়ারিং-এর স্পেসিফিকেশন - POM টাইপ | |
| রেফারেন্স | POM বুশ |
| ব্র্যান্ড | Viiplus |
| ভিতরের ব্যাস | 20 মিমি |
| বাইরের ব্যাস | 23 মিমি |
| প্রস্থ | 15 মিমি |
| প্রকার | বিয়ারিং |
| ওজন (কেজি) | 0.0001 |
· ভাল লোড-বহন ক্ষমতা এবং পরিধান প্রতিরোধ ক্ষমতা
· রৈখিক, দোদুল্যমান এবং ঘূর্ণন গতির জন্য উপযুক্ত
· অপেক্ষাকৃত উচ্চ লোড এবং কম গতিতে সর্বোত্তম কর্মক্ষমতা
· সীসা-মুক্ত সকেট পরিবেশ সুরক্ষার প্রয়োজনীয়তা পূরণ করতে পারে
হলুদ পম কম্পোজিট স্ব-লুব্রিকেটিং বিয়ারিং টেক্সটাইল যন্ত্রপাতি, স্ব-অভিনয়কারী যন্ত্রাংশ, গাড়ির চ্যাসিস, ফোরজিং মেশিন, ধাতুবিদ্যা ইত্যাদির মতো যেখানে সীসা-মুক্ত গ্রহণযোগ্য নয়, সেখানে ব্যাপকভাবে ব্যবহৃত হয়।
| লোড ক্ষমতা | 70N/mm2 | |
| ঘর্ষণ মান | 0.05 থেকে 0.25 µ | |
| তাপমাত্রা | -40 থেকে +130 [ °C ] | |
| সর্বোচ্চ Pv (তেলের অবস্থা) | 22N/mm2 .m/s | |
| সর্বোচ্চ গতি | 2.5m/s | |
1. স্লাইডিং স্তর POM, লুব্রিকেন্ট ইন্ডেন্ট সহ বা ছাড়া মেশিনিংয়ের জন্য
2. ছিদ্রযুক্ত ব্রোঞ্জ সিন্টার
3. ইস্পাত ব্যাক
| অপারেটিং পারফরম্যান্স | |
| শুকনো | অনুন্নত |
| তেল দ্বারা লুব্রিকেটেড | ভালো |
| গ্রীস দ্বারা লুব্রিকেটেড | খুব ভালো |
| জল দ্বারা লুব্রিকেটেড | অনুন্নত |
| প্রসেস ফ্লুইড দ্বারা লুব্রিকেটেড | অনুন্নত |
| সাধারণ | ইউনিট | মান | |
| সর্বোচ্চ লোড, p |
স্ট্যাটিক |
N/mm2 |
140 140 |
| অপারেটিং তাপমাত্রা |
ন্যূনতম |
°C |
- 40 130 |
| রৈখিক তাপ প্রসারণের সহগ | পৃষ্ঠের সমান্তরাল | 10-6/K | 11 |
| পৃষ্ঠের স্বাভাবিক | 10-6/K | 29 |
| গ্রীস দ্বারা লুব্রিকেটেড | ||
| সর্বোচ্চ স্লাইডিং গতি, U | m/s | 2.5 |
| সর্বোচ্চ pU ফ্যাক্টর | N/mm2 x m/s | 2.8 |
| ঘর্ষণের সহগ | 0.06 – 0.12 |
| সুপারিশ | |||
| শ্যাফ্ট পৃষ্ঠের রুক্ষতা, Ra | µm | ≤ 0.4 | |
| শ্যাফ্ট পৃষ্ঠের কঠোরতা |
সাধারণ |
HB |
> 200 > 350 |
স্ট্যান্ডার্ড আকারে উপলব্ধ বিয়ারিং ফর্ম
মেট্রিক বিয়ারিং এবং ইম্পেরিয়াল বুশিং অর্ডার করার জন্য তৈরি: বিশেষ আকারে স্ট্যান্ডার্ড বুশিং ফর্ম, হাফ-বুশিং, স্ট্যাম্পিং দ্বারা প্রাপ্ত বিশেষ আকার, লোকেটিং খাঁজ সহ বিয়ারিং, লুব্রিকেন্ট ছিদ্র এবং মেশিন করা খাঁজ, কাস্টমাইজড বুশিং ডিজাইন
| d | D | (শ্যাফ্ট ডায়া.) | (হাউজিং বোর H7) |
ওয়াল বেধ |
(ছিদ্রের ব্যাস) | f₁ | f₂ | L040 | ||||||||||
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| ন্যূনতম | সর্বোচ্চ | |||||||||||||||||
| 10 | 12 | 10 | 12 | 0.955 | 0.980 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 | 14 | 4 | 1210 | 1212 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14 | 16 | 4 | 1412 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15 | 17 | 4 | 1512 | 1515 | 1520 | 1525 | ||||||||||
| 16 | 18 | 16 | 18 | 4 | 1615 | 1620 | 1625 | |||||||||||
| 18 | 20 | 18 | 20 | 4 | 1815 | 1820 | 1825 | |||||||||||
| 20 | 23 | 20 | 23 | 1.445 | 1.475 | 4 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | ||||||
| 22 | 25 | 22 | 25 | 6 | 2215 | 2225 | ||||||||||||
| 25 | 28 | 25 | 28 | 6 | 2220 | 2525 | 2530 | |||||||||||
| 28 | 32 | 28 | 32 | 1.935 | 1.970 | 6 | 1.0 | 0.5 | 2220 | 2830 | ||||||||
| 30 | 34 | 30 | 34 | 6 | 3020 | 3025 | 3030 | 3040 | ||||||||||
| 35 | 39 | 35 | 39 | 6 | 3520 | 3530 | 3535 | 3540 | ||||||||||
| 40 | 44 | 40 | 44 | 8 | 4020 | 4030 | 4040 | 4050 | ||||||||||
| 45 | 50 | 45 | 50 | 2.415 | 2.460 | 8 | 1.2 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | |||||
| 50 | 55 | 50 | 55 | 8 | 5030 | 5040 | 5050 | |||||||||||
| 55 | 60 | 55 | 60 | 8 | 5530 | 5540 | 5550 | |||||||||||
| 60 | 65 | 60 | 65 | 8 | 6030 | 6040 | 6050 | |||||||||||
