| ব্র্যান্ড নাম: | REPLACEMENT PLAIN BEARINGS |
| মডেল নম্বর: | JFB SL2 গ্রাফাইট প্লাগড ফ্ল্যাঞ্জযুক্ত ব্রোঞ্জ বুশিং |
| MOQ.: | মেট-টু-অর্ডার কাস্টম বুশিং |
| মূল্য: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| অর্থ প্রদানের শর্তাবলী: | টিটি অগ্রিম, এল/সি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | স্ট্যান্ডার্ড টলারেন্স বুশিংস |

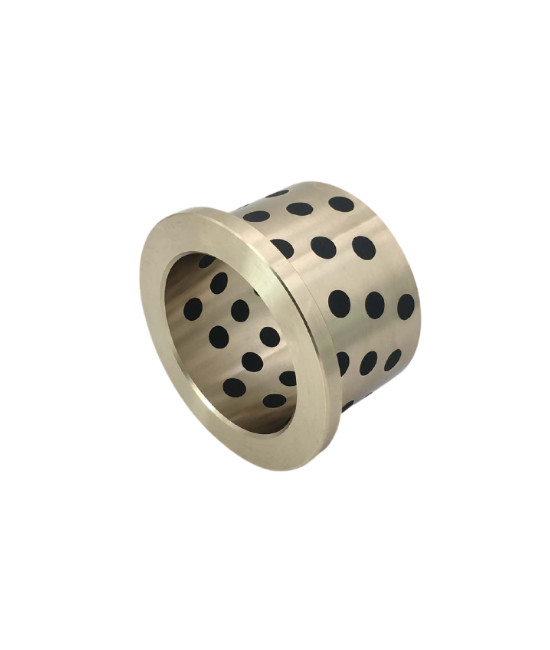

স্ব-লুব্রিকেটিং বৈশিষ্ট্যযুক্ত কলারযুক্ত তেলবিহীন গাইডিং বুশটি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা একটি অত্যন্ত দক্ষ এবং রক্ষণাবেক্ষণ-বন্ধুত্বপূর্ণ উপাদান।তেল তৈলাক্তকরণের প্রয়োজনের অনুপস্থিতি অপারেটিং খরচ এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা উল্লেখযোগ্যভাবে হ্রাস করে, তাই এটি একটি চ্যালেঞ্জিং পরিবেশের জন্য একটি আদর্শ পছন্দ। কোলার শক্তিশালীকরণ গাছের কাঠামোগত অখণ্ডতা এবং স্থায়িত্ব বৃদ্ধি করে,উচ্চ লোডের অধীনেও স্থিতিশীল এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করাস্ব-লুব্রিকেটিং উপাদানটি মসৃণ অপারেশন এবং কম ঘর্ষণ নিশ্চিত করে, সামগ্রিক দক্ষতা এবং দীর্ঘায়ুতে অবদান রাখে।
স্ব-লুব্রিকেটিং বুশিং - দীর্ঘমেয়াদী পরিধান প্রতিরোধের
গাইডিং এবং স্লাইডিং
আমাদের নির্বাচন থেকে বেছে নিনস্বয়ং-তৈলাক্তকরণবুশিং, তেল-অন্তর্নিহিত আর্মল বিয়ারিং সহ, শুকনো চলমান আর্মল বিয়ারিং, এবং আরও অনেক কিছু।
উপাদান:ব্রোঞ্জ গ্রাফাইট

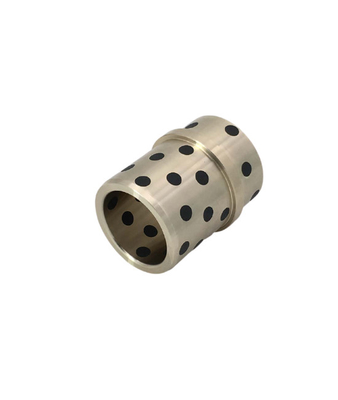

USE:গাইড বুশের সাথে কলার (দুটি প্লেটের মধ্যে সেন্টারিংয়ের জন্য), নন-তরল তৈলাক্তকরণকারী ব্রোঞ্জ; স্ব-লুব্রিকেটিংয়ের জন্য উপাদানটি রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে।
গাইড বুশ DIN 9834 / ISO 9448, ব্রোঞ্জ, রক্ষণাবেক্ষণ মুক্ত কোলার স্ট্যান্ডার্ড SO # 50SP2 সহ

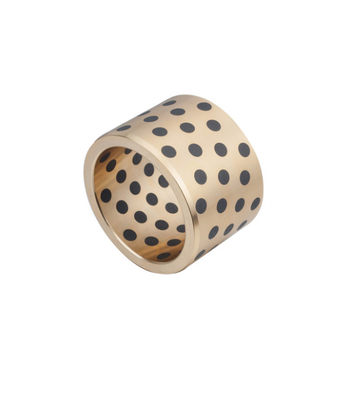

সলিড ব্রোঞ্জ বিয়ারিং উচ্চ প্রসার্য ম্যাঙ্গানিজ ব্রোঞ্জ ব্যবহার করে উত্পাদিত হয় যা কঠিন লুব্রিকেন্টগুলির সাথে প্লাগ করা হয়। বেসিক ব্রোঞ্জ খাদ উপাদানটি CuZn25Al6Fe3Mn3 গ্রাফাইট (SL2) প্লাগ করা হয়,আমরা CuSn5Pb5Zn5 থেকে ব্যাপকভাবে ঐচ্ছিক পছন্দ প্রদান, CuAl10Fe5Ni5, CuSn12, এবং অন্যান্য স্ট্যান্ডার্ড উপকরণ।
বিশেষ করে আমাদের কোম্পানি জেট, প্রিপেলার, জাহাজ, নৌকাঘর, অফশোর প্ল্যাটফর্ম, হাইড্রোলিক টারবাইন ইত্যাদির মতো জলের সংস্পর্শে আসা অ্যাপ্লিকেশনগুলির জন্য SL4 সলিড লুব্রিকেন্ট তৈরি করেছে।
এই পণ্যগুলি মূলত উচ্চ লোড এবং মাঝারি গতির অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। এটি 400oC পর্যন্ত তাপমাত্রা সহ্য করার ক্ষমতা রাখে।আমরা আমাদের ক্লায়েন্টদের যে কোন স্পেসিফিকেশন অনুযায়ী এই ঝোপ এবং প্লেট বিকাশ করার ক্ষমতা আছে.
| গঠন ও বৈশিষ্ট্য | ||||||||||||||||
| ডিজি | ডিআইএন | উপাদান না, না। ডেলিভারি ফর্ম১) |
নামকরণ | এএসটিএম মান | আনুপাতিক ওজন | শারীরিক বৈশিষ্ট্য (মিনিট) | ||||||||||
| স্ট্যান্ডার্ড | অ্যালগরিয়াম না, না। |
ডিআইএন | এএসটিএম | ঘনত্ব | 0.২% স্ট্রেন |
টান শক্তি |
স্ট্রেন | ইমোডুলাস | কঠোরতা | প্রয়োগ | ||||||
| প্রতীক | ρ | δy | δT | |||||||||||||
| ইউনিট | % | % | জি/সিএম৩ | এমপিএ | এমপিএ | % | এমপিএ | এইচবি | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | বি ৫৮৪ | C932 00 | ক্যু ৮১-৮৫ Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 অনুমোদিত সর্বাধিক অংশ নি ২।0 এসবি ০।3 |
ক্যু ৮১-৮৫ Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 নি 1 এসবি ০।35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | স্ট্যান্ডার্ড উপাদান জন্য অধিকাংশ আবেদন আন্তর্জাতিক মানসম্মত |
||
| 2.1090.03 | CuSn7ZnPb | বি ২৭১ | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | বি ৫০৫ | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87 Sn ১১-১৩ Pb ১-২ অনুমোদিত নি ০.৮-১।5 সর্বাধিক অংশ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | উচ্চ জন্য উপাদান লোড এবং / অথবা ক্ষয় চাপ আক্রমণ আন্তর্জাতিক শুধুমাত্র আংশিকভাবে মানসম্মত |
|||
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | বি ৫০৫ | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | বি ৫৮৪ | C955 00 | C u ন্যূনতম 75 আল ৮.৫-১১।0 নি ৪.০-৬।5 ফে ৩.৫-৫।5 অনুমোদিত সর্বাধিক অংশ এমএন ৩।3 |
কুইমিন্ট ৭৮ আল ১০-১১।5 নি ৩-৫।5 Fe ৩-৫ সর্বোচ্চ ৩ মিনিট।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | জন্য উপাদান অত্যধিক বোঝা এবং/অথবা উচ্চ ক্ষয়কারী পরিবেশ আন্তর্জাতিক মানসম্মত |
||
| 2.0975.02 | CuAl10Ni | বি ৩০ | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | বি ২৭১ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | বি ৫০৫ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | বি৫৮৪ | C863 00 | ক্যু ৬০ - ৬৭ আল ৩-৭ Fe ১.৫-৪ এমএন ২.৫-৫ Zn বিশ্রাম অনুমোদিত সর্বাধিক অংশ সর্বোচ্চ ৩ |
ক্যু ৬০ - ৬৬ আল-৫-৭।5 ফে 2 - 4 এমএন ২.৫-৫ Zn 22 - 28 ন্যূনতম ১ |
8.2 | 450 | 750 | 8 | 115.000 | 180 | জন্য উপাদান সর্বোচ্চ লোড ছাড়া ক্ষয়কারী আক্রমণ। আন্তর্জাতিক আংশিক মানসম্মত একটি বড় প্রসারিত |
||
| 2.0598.02 | CuZn25Al5 | বি ৩০ | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | বি ২৭১ | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88 Sn ১১-১৩ Pb ১ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 নি ০.৮-১।5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | উপাদান ভাল পরিধান প্রতিরোধ- ট্যান্স. ক্ষয় এবং সমুদ্রের পানি প্রতিরোধী আন্তর্জাতিক আংশিক মানসম্মত |
|||
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| ১)ডেলিভারি ফর্মঃ .01 = বালি ঢালাই। .২২ = মহাকর্ষীয় কাস্টিং। .০৩ = সেন্ট্রিফুগাল কাস্টিং। .04 = ক্রমাগত ঢালাই | ||||||||||||||||
গাইডিং বুশ টেকনিক্যাল ডেটা
| ব্রোঞ্জ উপাদান |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| Cu% | বিশ্রাম | 85 | 80 | 88 | |
| Sn% | -- | 5 | -- | 12 | |
| Pb% | -- | 5 | -- | -- | |
| Zn% | 25 | 5 | -- | -- | |
| আল% | 6 | -- | 10 | -- | |
| নি% | -- | -- | 5 | -- | |
| Fe% | 3 | -- | 5 | -- | |
| এমএন% | 3 | -- | -- | -- | |
| ঘনত্ব | 8.২ গ্রাম/সেমি৩ | 8.8 গ্রাম/সেমি3 | 8.৫ গ্রাম/সিএম৩ | 8.8 গ্রাম/সেমি3 | |
| কঠোরতা | >HB210 | >HB70 | >HB150 | >HB80 | |
| সর্বাধিক চাপ | ১০০ এন/মিমি২ | ৪০ এন/মিমি২ | 50 এন/মিমি2 | ৪৫ এন/মিমি২ | |
| ম্যাক্স. রৈখিক গতি | 0.5 মি/সেকেন্ড (শুষ্ক) | 0.4 m/s ((শুষ্ক) | 0.২৫ মিটার/সেকেন্ড (শুষ্ক) | 0.5 মি/সেকেন্ড (শুষ্ক) | |
| সর্বোচ্চ PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.২৫ এন/এমএম২ * এম/এস | 1.20 N/mm2 * m/s | |
| টান শক্তি | > ৭৫০ এন/মিমি২ | >২০০ এন/মিমি২ | > ৫০০ এন/মিমি২ | > ৩৬০ এন/মিমি২ | |
| লম্বা | > ১২% | >১৫% | > ১০% | > ৮% | |
| তাপমাত্রার সীমা | -৪০ ~ +৩০০ oC | -40 ~ +250 oC | -40 ~ +400 oC | -৪০ ~ +৩০০ oC |
পণ্য মানঃ আইএসও ৪৩৭৯ (ডিআইএন ১৮৫০ এর পরিবর্তে)
সলিড লুব্রিকেন্টস
| কোড | উপাদান | বৈশিষ্ট্য | প্রয়োগ |
| SL2 | গ্রাফাইট কম্পোজিট |
কম ঘর্ষণ |
যন্ত্রপাতি জন্য ব্যাপকভাবে ব্যবহৃত |
| SL4 | +MoS2 কম্পোজিট |
জল সংস্পর্শকারী তৈলাক্তকরণ |
স্ব-লুব্রিকেটিং, উচ্চ-শক্তির ব্রোঞ্জ, CuZn25Al বা eq, রক্ষণাবেক্ষণ মুক্ত বেয়ার এবং গাইড বুশ, কঠিন তৈলাক্তকরণ সঙ্গে ব্রোঞ্জ
আইটেম নং সমতুল্য কোড অভ্যন্তরীণ Ø
dবাইরের Ø
ডিদৈর্ঘ্য
এলফ্ল্যাঞ্জড F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 এসওবিএফ ৮-১২-১২ 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 এসওবিএফ ১৩-১৯-১০ 13 19 10 26 3 JFB1312 এসওবিএফ ১৩-১৯-১২ 13 19 12 26 3 JFB1315 এসওবিএফ ১৩-১৯-১৫ 13 19 15 26 3 JFB1320 এসওবিএফ ১৩-১৯-২০ 13 19 20 26 3 JFB1325 এসওবিএফ ১৩-১৯-২৫ 13 19 25 26 3 JFB1330 এসওবিএফ ১৩-১৯-৩০ 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 এমবেডেড সলিড লুব্রিকেশন লেয়ার মেট্রিক ফ্ল্যাঞ্জ বুশ ফ্লেঞ্জযুক্ত গুল্ম, স্বয়ং তৈলাক্তকরণ আইটেম নং সমতুল্য কোড অভ্যন্তরীণ Ø
dবাইরের Ø
ডিদৈর্ঘ্য
এলফ্ল্যাঞ্জড F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 এসওবিএফ ১৫-২১-১০ 15 21 10 28 3 JFB1512 এসওবিএফ ১৫-২১-১২ 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 এসওবিএফ ১৫-২১-২০ 15 21 20 28 3 JFB1525 এসওবিএফ ১৫-২১-২৫ 15 21 25 28 3 জেএফবি ১৫৩০ SOBF 15-21-30 15 21 30 28 3 JFB1612 এসওবিএফ ১৬-২২-১২ 16 22 12 29 3 JFB1615 এসওবিএফ ১৬-২২-১৫ 16 22 15 29 3 JFB1618 এসওবিএফ ১৬-২২-১৮ 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 এসওবিএফ ১৬-২২-৩৫ 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 জেএফবি ১৮২৫ SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 জেএফবি১৮৩৫ এসওবিএফ ১৮-২৪-৩৫ 18 24 35 32 3 জেএফবি ১৮৪০ SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 জেএফবি২০২০ SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 এসওবিএফ ২০-৩৫ 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 এসওবিএফ ২৫-৩৫-১৫ 25 35 15 45 5 JFB2520 এসওবিএফ ২৫-৩৫-২০ 25 35 20 45 5 JFB2525 এসওবিএফ ২৫-৩৫-২৫ 25 35 25 45 5 JFB2530 এসওবিএফ ২৫-৩৫-৩০ 25 35 30 45 5 JFB2535 এসওবিএফ ২৫-৩৫-৩৫ 25 35 35 45 5 JFB2540 এসওবিএফ ২৫-৩৫-৪০ 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 এসওবিএফ ৩০-৪০-২০ 30 40 20 50 5 JFB3025 এসওবিএফ ৩০-৪০-২৫ 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 এসওবিএফ ৩০-৪০-৩৫ 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 জে এফ বি ৩১,520 SOBF 31,5-40-20 31,5 40 20 50 5 জে এফ বি ৩১,530 SOBF ৩১.৫-৪০-৩০ 31,5 40 30 50 5 জে এফ বি ৩১,535 এসওবিএফ ৩১.৫-৪০-৩৫ 31,5 40 35 50 5 জে এফ বি ৩১,540 এসওবিএফ ৩১.৫-৪০-৪০ 31,5 40 40 50 5 এমবেডেড সলিড লুব্রিকেশন লেয়ার মেট্রিক ফ্ল্যাঞ্জ বুশ ফ্লেঞ্জযুক্ত গুল্ম, স্বয়ং তৈলাক্তকরণ আইটেম নং সমতুল্য কোড অভ্যন্তরীণ Ø
dবাইরের Ø
ডিদৈর্ঘ্য
এলফ্ল্যাঞ্জড F t JFB3520 এসওবিএফ ৩৫-৪৫-২০ 35 45 20 60 5 JFB3525 এসওবিএফ ৩৫-৪৫-২৫ 35 45 25 60 5 JFB3530 এসওবিএফ ৩৫-৪৫-৩০ 35 45 30 60 5 JFB3535 এসওবিএফ ৩৫-৪৫-৩৫ 35 45 35 60 5 JFB3540 এসওবিএফ ৩৫-৪৫-৪০ 35 45 40 60 5 JFB3550 এসওবিএফ ৩৫-৪৫-৫০ 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 এসওবিএফ ৪০-৫০-৩০ 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 এসওবিএফ ৪০-৫০-৪০ 40 50 40 65 5 JFB4050 এসওবিএফ ৪০-৫০-৫০ 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 এসওবিএফ ৫৫-৬৫-৪০ 55 65 40 80 5 JFB5560 এসওবিএফ ৫৫-৬৫-৬০ 55 65 60 80 5 JFB6040 এসওবিএফ ৬০-৭৫-৪০ 60 75 40 90 7,5 JFB6050 এসওবিএফ ৬০-৭৫-৫০ 60 75 50 90 7,5 JFB6080 এসওবিএফ ৬০-৭৫-৮০ 60 75 80 90 7,5 জেএফবি৬৩৬৭,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 এসওবিএফ ৭০-৮৫-৫০ 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 এসওবিএফ ৭৫-৯০-৬০ 75 90 60 110 7,5 JFB8060 এসওবিএফ ৮০-১০০-৬০ 80 100 60 120 10 JFB8080 এসওবিএফ ৮০-১০০-৮০ 80 100 80 120 10 JFB80100 এসওবিএফ ৮০-১০০-১০০ 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 এসওবিএফ ১৩০-১৫০-১০০ 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
