| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | ব্রোঞ্জ পরিধান প্লেট |
| MOQ.: | আলোচনা সাপেক্ষ |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | 7000000 পিস/পিস এক সপ্তাহ |

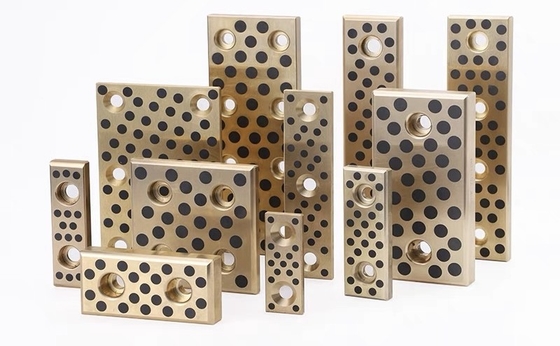

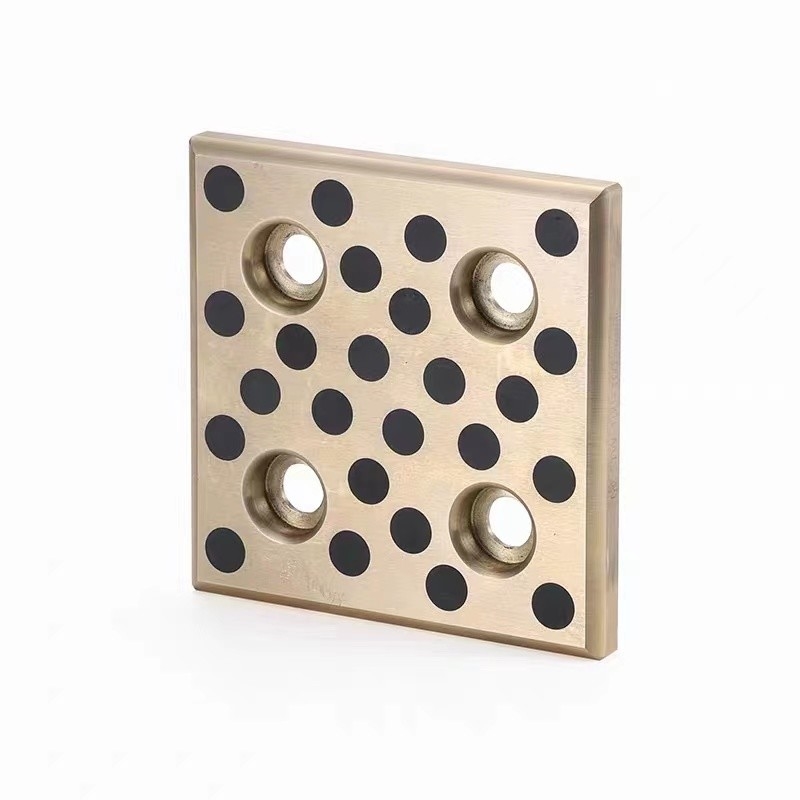

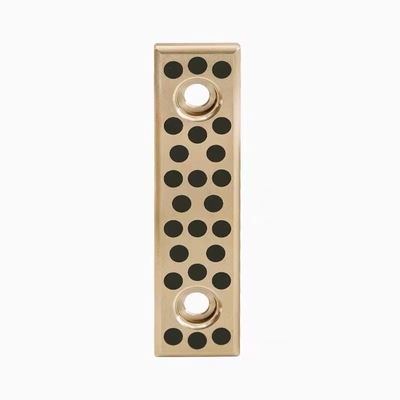

CAM উপরের ব্রোঞ্জ প্লেট, CUP স্ব-লুব্রিকেটিং প্রযুক্তি সহ,এটি একটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং উপাদান যা বিভিন্ন শিল্প অ্যাপ্লিকেশনে ব্যতিক্রমী পরিধান প্রতিরোধের এবং মসৃণ অপারেশন প্রদানের জন্য ডিজাইন করা হয়েছেএই ব্রোঞ্জের প্লেটটি উচ্চমানের উপকরণ থেকে তৈরি, যা স্থায়িত্ব এবং দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করে।
CUP (Cast-in-Place) স্ব-লুব্রিকেটিং বৈশিষ্ট্যটি বাহ্যিক তৈলাক্তকরণের প্রয়োজনীয়তা দূর করে, রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং অপারেটিং দক্ষতা বৃদ্ধি করে।এই প্রযুক্তিটি যোগাযোগের পৃষ্ঠগুলিতে লুব্রিকেন্টের একটি ধ্রুবক সরবরাহ নিশ্চিত করে, এমনকি উচ্চ লোড এবং গতির অধীনে, ঘর্ষণ এবং পরিধান কমাতে।
সিএএম উপরের ব্রোঞ্জ প্লেট নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজড আকারের বিকল্পগুলি সরবরাহ করে। এই নমনীয়তা বিভিন্ন যান্ত্রিক সিস্টেমে নির্বিঘ্নে সংহত করার অনুমতি দেয়,সর্বোত্তম কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করাযদি এটি একটি স্ট্যান্ডার্ড আকার বা একটি অনন্য মাত্রা হয়, আমরা সুনির্দিষ্ট স্পেসিফিকেশন অনুযায়ী প্লেট তৈরি করতে পারি।
এর স্ব-লুব্রিকেটিং বৈশিষ্ট্য এবং কাস্টমাইজযোগ্যতার পাশাপাশি, সিএএম উপরের ব্রোঞ্জ প্লেটটি দুর্দান্ত ক্ষয় প্রতিরোধের এবং যান্ত্রিক বৈশিষ্ট্যও প্রদর্শন করে।এটি চরম তাপমাত্রা এবং কঠোর পরিবেশে প্রতিরোধ করতে পারে, যা এটিকে শিল্পের বিভিন্ন ক্ষেত্রে ব্যবহারের জন্য উপযুক্ত করে তোলে।
সামগ্রিকভাবে, সিএএম উপরের ব্রোঞ্জ প্লেটটি সিইউপি স্ব-লুব্রিকেটিং প্রযুক্তি এবং কাস্টমাইজড আকারের সাথে উচ্চ কার্যকারিতা এবং স্থায়িত্বের চাহিদাযুক্ত শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য সমাধান।এর সুনির্দিষ্ট প্রকৌশল এবং উদ্ভাবনী নকশা এটি মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে.
ক্ষয় প্রতিরোধী স্ব-লুব্রিকেটিং পরিধান প্লেট গ্রাফাইট তামা প্লেট লেয়ারিং JESW
জোরপূর্বক অনুসরণকারী ব্লকের জন্য ক্যাম স্লাইড প্লেট স্ট্যাম্পিং ডাই কম্পোনেন্টস পাঞ্চ সিকেএফভি সিকেএফডাব্লু সিকেএফসি সিকেএফবি
ক্যাম স্লাইড উপাদান বর্তমানঃCAM উপরের প্লেট CUP
সিএএম উপরের প্লেট, ধাতু স্ট্যাম্পিং ডাই জন্য স্ট্যান্ডার্ড তেল মুক্ত উপাদান।
মডেলঃ ২৫সিইউপি
25CUPW ব্রোঞ্জ উপাদানঃ তামা খাদ + তেল মুক্ত সলিড লুব্রিকেন্ট
25সিইউপিএফ কাস্ট আয়রন উপাদানঃ এফসি 250 + তেল মুক্ত সলিড লুব্রিকেন্ট
25সিইউপিআই ইস্পাত উপাদানঃ এস৪৫সি + তেল মুক্ত সলিড লুব্রিকেন্ট
25সিইউপিএস সিনট্রেটেড উপাদানঃ সিনট্রেটেড অ্যালগরি
মডেল
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
নির্মাতার কোড
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| গঠন ও বৈশিষ্ট্য | ||||||||||||||||
| ডিজি | ডিআইএন | উপাদান না, না। ডেলিভারি ফর্ম1) |
নামকরণ | এএসটিএম মান | আনুপাতিক ওজন | শারীরিক বৈশিষ্ট্য (মিনিট) | ||||||||||
| স্ট্যান্ডার্ড | অ্যালগরিয়াম না, না। |
ডিআইএন | এএসটিএম | ঘনত্ব | 0.২% স্ট্রেন |
টান শক্তি |
স্ট্রেন | ইমোডুলাস | কঠোরতা | প্রয়োগ | ||||||
| প্রতীক | ρ | δy | δT | |||||||||||||
| ইউনিট | % | % | জি/সিএম৩ | এমপিএ | এমপিএ | % | এমপিএ | এইচবি | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | বি ৫৮৪ | C932 00 | ক্যু ৮১-৮৫ Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 অনুমোদিত সর্বাধিক অংশ নি ২।0 এসবি ০।3 |
ক্যু ৮১-৮৫ Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 নি 1 এসবি ০।35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | স্ট্যান্ডার্ড উপাদান জন্য অধিকাংশ আবেদন আন্তর্জাতিক মানসম্মত |
||
| 2.1090.03 | CuSn7ZnPb | বি ২৭১ | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | বি ৫০৫ | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87 Sn ১১-১৩ Pb ১-২ অনুমোদিত নি ০.৮-১।5 সর্বাধিক অংশ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | উচ্চ জন্য উপাদান লোড এবং / অথবা ক্ষয় চাপ আক্রমণ আন্তর্জাতিক শুধুমাত্র আংশিকভাবে মানসম্মত |
|||
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | বি ৫০৫ | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | বি ৫৮৪ | C955 00 | C u ন্যূনতম 75 আল ৮.৫-১১0 নি ৪.০-৬।5 ফে ৩.৫-৫।5 অনুমোদিত সর্বাধিক অংশ এমএন ৩।3 |
কুইমিন্ট ৭৮ আল ১০-১১।5 নি ৩-৫।5 Fe ৩-৫ সর্বোচ্চ ৩ মিনিট।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | জন্য উপাদান অত্যধিক বোঝা এবং/অথবা উচ্চ ক্ষয়কারী পরিবেশ আন্তর্জাতিক মানসম্মত |
||
| 2.0975.02 | CuAl10Ni | বি ৩০ | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | বি ২৭১ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | বি ৫০৫ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | বি৫৮৪ | C863 00 | ক্যু ৬০ - ৬৭ আল ৩-৭ Fe ১.৫-৪ এমএন ২.৫-৫ Zn বিশ্রাম অনুমোদিত সর্বাধিক অংশ সর্বোচ্চ ৩ |
ক্যু ৬০ - ৬৬ আল-৫-৭।5 Fe 2 - 4 এমএন ২.৫-৫ Zn 22 - 28 সর্বোচ্চ ১ |
8.2 | 450 | 750 | 8 | 115.000 | 180 | জন্য উপাদান সর্বোচ্চ লোড ছাড়া ক্ষয়কারী আক্রমণ। আন্তর্জাতিক আংশিক মানসম্মত একটি বড় প্রসারিত |
||
| 2.0598.02 | CuZn25Al5 | বি ৩০ | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | বি ২৭১ | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88 Sn ১১-১৩ Pb ১ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 নি ০.৮-১।5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | উপাদান ভাল পরিধান প্রতিরোধের- ট্যান্স. ক্ষয় এবং সমুদ্রের পানি প্রতিরোধী আন্তর্জাতিক আংশিক মানসম্মত |
|||
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| ১) ডেলিভারি ফর্মঃ .01 = বালি ঢালাই। .02 = মহাকর্ষীয় কাস্টিং। .০৩ = সেন্ট্রিফুগাল কাস্টিং। .04 = ক্রমাগত ঢালাই | ||||||||||||||||
| মডেল | ডব্লিউ | এল | টি | W1 | L1 | L2 | d | এস |
| 25CUPW 25CUPF 25CUPS 25সিইপিআই |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
প্লেট, স্ট্রিপ, ইনার এবং জুতা পরুন
এই টুকরোগুলি বিভিন্ন আকার এবং আকৃতিতে সরবরাহ করা যেতে পারে, মাত্রা কয়েক সেন্টিমিটার থেকে শুরু করে 12 ফুট বা তারও বেশি দৈর্ঘ্য পর্যন্ত।পুরো পৃষ্ঠের তৈলাক্তকরণ নিশ্চিত করার জন্য চ্যামফার্স সরবরাহ করা হয়.
আমরা যেসব ব্রোঞ্জের মিশ্রণ বিক্রি করি তার সাথে পরিধানের প্লেট অর্ডার করা যেতে পারে।
সপ্তমইস্পাত রোলার এবং খনিজ যন্ত্রপাতিতে ব্যবহৃত গ্রাফাইট-ভরা ব্রোঞ্জের প্লেটগুলির একটি মানের পরিসীমা রপ্তানি,থেকে-থেকে এবং সরবরাহের ক্ষেত্রে বিশেষজ্ঞ।প্রস্তাবিত গুল্ম আমাদের গ্রাহকদের চাহিদা অনুযায়ী ডিজাইন করা হয়েছিল এবং আমাদের নামী গ্রাহকদের দ্বারা অত্যন্ত মূল্যবানএছাড়া, আমাদের সরবরাহকারীদের বিশেষজ্ঞরা প্রথম শ্রেণীর কাঁচামাল এবং আধুনিক প্রযুক্তি ব্যবহার করে শিল্পের প্রতিষ্ঠিত মান অনুযায়ী ডিজাইন করেছেন।
ভারী শক্তির মুখোমুখি হওয়ার সময় পরিধান প্লেটগুলি রৈখিক আন্দোলনকে গাইড করে এবং নিয়ন্ত্রণ করে। এই প্লেটগুলি আন্দোলনকে গাইড এবং নিয়ন্ত্রণ করার জন্য রৈখিক বিয়ারিং হিসাবে কাজ করে। জাতীয় ব্রোঞ্জ এমএফজি।বিভিন্ন ধরণের ব্রোঞ্জের পরিধান প্লেট সরবরাহ করে, অপরিশোধিত ঢালাই ব্রোঞ্জের প্লেট থেকে সম্পূর্ণ সমাপ্ত মেশিনযুক্ত উপাদান পর্যন্ত।
পোশাকের প্লেট
পরিধান প্লেটগুলি উচ্চ শক্তির সাথে লড়াই করার সময় রৈখিক গতি পরিচালনা এবং নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। মূলত ধাতব স্ট্যাম্পিং মেরির জন্য তৈরি,তারা ছাঁচে অনেক অন্যান্য অ্যাপ্লিকেশন খুঁজে, বিশেষ যন্ত্রপাতি ও ভারী সরঞ্জাম।
ভিআইপ্লাস সমস্ত শিল্প মান পূরণ করে পোশাক প্রতিরোধী প্লেট তৈরি করে।VIIPLUS পরিধান প্লেট স্ট্যান্ডার্ড ইঞ্চি এবং মেট্রিক মাপের একটি বিস্তৃত পরিসীমা পাওয়া যায় এবং স্ব-লুব্রিকেটিং গ্রাফাইট সহ বা ছাড়া ইস্পাত বা অ্যালুমিনিয়াম ব্রোঞ্জ পাওয়া যায়.
যদি একটি স্ট্যান্ডার্ড শীট কাজ না করে, VIIPLUS বিশেষ আকার, গর্তের নিদর্শন বা গ্রাফাইট নিদর্শনগুলির জন্য কাস্টম কনফিগারেশনগুলি অর্থনৈতিকভাবে তৈরি করতে পারে।
এছাড়াও আমাদের ক্ষয়কারী স্ট্রিপ বিভাগটি দেখুন। প্রতিরক্ষামূলক স্ট্র্যাপগুলি একটি অনুরূপ ব্রোঞ্জ পরিধান প্লেট যা কঠিন লুব্রিকেন্ট প্লাগ (গ্রাফাইট) পণ্যের সাথে তবে আরও বিস্তৃত আকারের মধ্যে পাওয়া যায়।
এখন স্ব-লুব্রিকেটিং গ্রাফাইট প্লাগযুক্ত পরিধান স্ট্রিপগুলির একটি স্ট্যান্ডার্ড লাইন অফার করছে
1. রক্ষণাবেক্ষণ মুক্ত এবং দীর্ঘস্থায়ী অপারেশন অনুমতি দেয়;
2. উচ্চ স্ট্যাটিক এবং গতিশীল লোডের জন্য উপযুক্ত;
3. কম এবং এমনকি ঘর্ষণ সহগ এবং কোন স্টিক-স্লিপ প্রভাব সঙ্গে;
4.মলিনতা, ক্ষয়, শক লোড এবং প্রান্ত লোড জন্য উপযুক্ত;
5. বেস উপাদান ভাল শক শোষণ ক্ষমতা প্রদান;
6. বিস্তৃত তাপমাত্রা পরিসরে ব্যবহার করা যেতে পারে;
7............
8. কম পরিধান হার এবং দীর্ঘ সেবা জীবন সঙ্গে.
পোশাক প্লেট স্ট্যান্ডার্ড মাপ ব্রোঞ্জ বুশিং গ্রাফাইট ব্রোঞ্জ প্লেট
| উপাদান | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| ঘনত্ব | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB কঠোরতা | >২১০ | > ৭০ | >১৫০ | > ৯৫ | > ২৮০ |
| টান শক্তি N/mm2 | > ৭৫০ | >২০০ | > ৬০০ | >২৬০ | > ৫৪০ |
| ইল্ড শক্তি N/mm2 | > 450 | > ৯০ | >২৬০ | >১৫০ | > 450 |
| প্রসারিত % | >১২ | >১৫ | >১০ | > ৮ | >০3 |
| কোয়ালিটি রৈখিক সম্প্রসারণ |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| সর্বোচ্চ তাপমাত্রা। | -৪০ ~ +৩০০ | -৪০ ~ +৪০০ | -৪০ ~ +৪০০ | -৪০ ~ +৪০০ | -40 ~ +150 |
| সর্বাধিক লোড N/mm2 | 100 | 60 | 50 | 70 | 150 |
| সর্বাধিক গতি (শুষ্ক) m/min | 15 | 10 | 20 | 10 | 15 |
| সর্বোচ্চ PV N/mm2*m/min (লুব্রিকেশন) |
200 | 60 | 60 | 80 | 200 |
| কম্প্রেশন বিকৃতি 300N/mm2 |
<০.০১ মিমি | <০.০৫ মিমি | <০.০৪ মিমি | <০.০৫ মিমি | < ০.০০৫ মিমি |
·দীর্ঘস্থায়ী পরিধান পৃষ্ঠ প্রদান করে
·নিম্ন ঘর্ষণ সহগ
·প্রি-ড্রিলড গর্ত নেই যা মাউন্ট মডেলের নমনীয়তার সমান
ঘর্ষণ বা আঘাতের কারণে প্রধান মেশিনের ক্ষতি রোধ করতে এবং মেশিনের জীবনকাল বাড়ানোর জন্য পরিধান প্লেট বা আস্তরণের ব্যবহার করা হয়।
মেশিন বা উপাদানগুলির উদাহরণ যা পরিধান প্লেট বা আউটপুট প্রয়োজন হতে পারেঃ
·ক্রাশার
·ক্রাশার
·ভাণ্ডারি যন্ত্রপাতি
·ইস্পাত ও অ্যালুমিনিয়াম কারখানার সরঞ্জাম
·পৃথিবী সরানো এবং লেপ জন্য ভারী সরঞ্জাম
ঘর্ষণ প্রতিরোধী ইস্পাতের অন্যান্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ
·কুড়ির ব্লেড লাগান
·হেক্টর
·স্ক্র্যাপার
·খনির সরঞ্জাম
·চিপার্স
·পঞ্চ প্রেস অ্যাপ্লিকেশন
·পঞ্চ প্রেস অ্যাপ্লিকেশন
· রিং পরুন
·সেগমেন্ট পরুন
·কাপ স্ক্র্যাপার
পরিধান প্লেট এবং পরিধান পণ্য পাওয়া যায়ঃ
Self Lubricating | Ear Strip / Wear Strips | Graphite Impregnated Plugs | Self Lubricating Bronze | U&V Blocks | Aluminum Bronze Wear Plate | Gib Assemblies | L Gibs | V Gibs |Steel with Graphite Plugs | Base Plate | Bronze with Graphite Plugs | Special Wear Plate |Custom Wear Plates | Automotive Wear Plates | Keeper Block Wear Plates | Aerial Cam | Die Mount Cam | Cam Unit | Guide Post | Guide Post Set | Sintered Wear Plate | Die Components | Bushings | Pins | Mold Components | Blank Die | Die Ace |
