| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | তেল-মুক্ত প্লেট, |
| MOQ.: | আলোচনা সাপেক্ষ |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | প্লাগ গ্রাফাইট বিয়ারিং, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, মেটাল জার্নাল বিয়ারিং, পিটি |

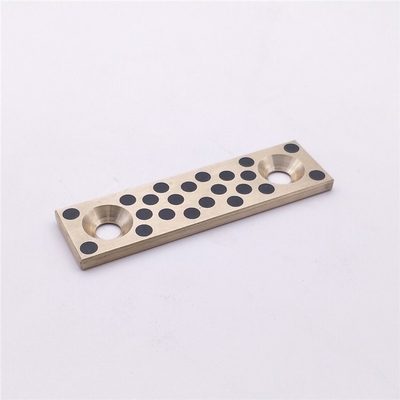

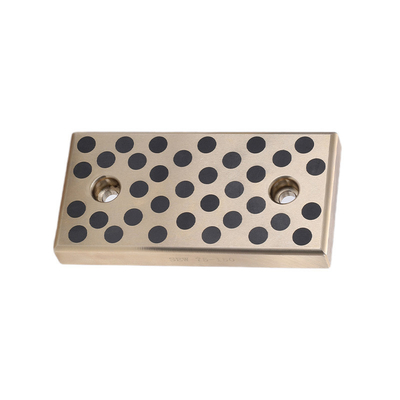

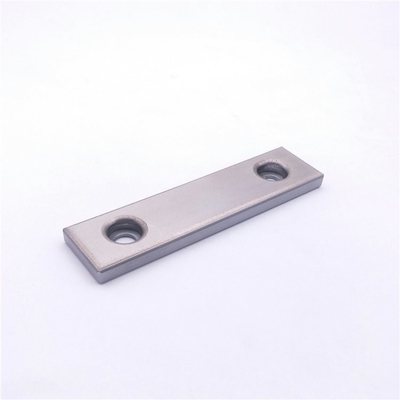

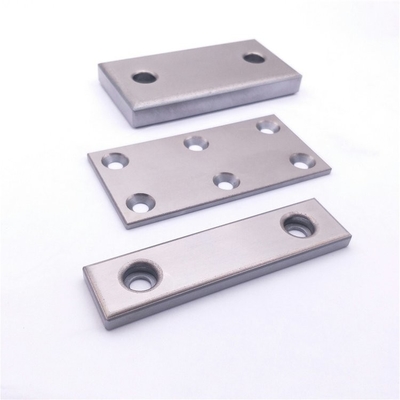

আমাদের #2000 পরিধান প্লেট পেশ করা হচ্ছে, যা বিশেষভাবে পাতলা প্রাচীর গঠন এবং 5 মিমি পুরুত্ব দিয়ে ডিজাইন করা হয়েছে। এই প্লেট, যা টাইপ CWT হিসাবে শ্রেণীবদ্ধ করা হয়েছে, আমাদের ক্লায়েন্টদের অনন্য চাহিদা এবং স্পেসিফিকেশন পূরণ করার জন্য সম্পূর্ণরূপে কাস্টমাইজ করা হয়েছে।
পাতলা প্রাচীর ডিজাইন প্লেটের সামগ্রিক ওজন হ্রাস করে না বরং এর কাঠামোগত অখণ্ডতা বজায় রাখে, যা নিশ্চিত করে যে এটি ভারী বোঝা এবং ঘর্ষণকারী পরিস্থিতি সহ্য করতে পারে। 5 মিমি পুরুত্ব যথেষ্ট স্থায়িত্ব প্রদান করে এবং হালকা ও সহজে ইনস্টল করা যায়।
একটি টাইপ CWT পরিধান প্লেট হিসাবে, এটি বিশেষভাবে এমন অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যার উচ্চ পরিধান প্রতিরোধের প্রয়োজন। এটি খনির সরঞ্জাম, নির্মাণ যন্ত্রপাতি বা অন্য কোনও শিল্প সেটিংয়ে ব্যবহৃত হোক না কেন, এই প্লেটটি দীর্ঘস্থায়ী হওয়ার জন্য ডিজাইন করা হয়েছে।
এই পরিধান প্লেটের কাস্টমাইজড প্রকৃতি মানে এটি যেকোনো নির্দিষ্ট অ্যাপ্লিকেশন বা যন্ত্রপাতির সাথে মানানসই করার জন্য তৈরি করা যেতে পারে। আপনার যদি একটি নির্দিষ্ট আকার, আকার বা উপাদানের গঠনের প্রয়োজন হয় তবে আমরা একটি প্লেট তৈরি করতে পারি যা আপনার প্রয়োজনীয়তা পুরোপুরি পূরণ করে।
সংক্ষেপে, #2000 পরিধান প্লেটটি তার পাতলা প্রাচীর ডিজাইন, 5 মিমি পুরুত্ব এবং টাইপ CWT শ্রেণীবিভাগ সহ যেকোনো শিল্প অ্যাপ্লিকেশনের জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য সমাধান যা উচ্চ পরিধান প্রতিরোধের দাবি করে। এর কাস্টমাইজড প্রকৃতি নিশ্চিত করে যে এটি যেকোনো ক্লায়েন্ট বা অ্যাপ্লিকেশনের অনন্য চাহিদা মেটাতে তৈরি করা যেতে পারে।
#2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) আকার চার্ট
অটোমেশন উপাদান লিনিয়ার মোশন। তেল-মুক্ত প্লেট, গাইড রেল তেল মুক্ত স্লাইড প্লেট, কোনো স্লাইডিং দিকে ব্যবহারযোগ্য ইকোনমিক্যাল বেয়ারিং
ব্রোঞ্জ বুশিং 2000S সিরিজ হল স্ব-লুব্রিকেটিং #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং যা একটি নতুন তৈরি বিশেষ খাদ থেকে তৈরি করা হয়েছে, যেখানে কঠিন লুব্রিকেন্ট প্রধানত গ্রাফাইট দিয়ে তৈরি এবং আরও বেশি তেল দিয়ে মিশ্রিত করা হয়।
ব্রোঞ্জ বুশিং #2000 একটি যৌগিক মাল্টিলেয়ার #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং যার একটি বিশেষ সিন্টারড উপাদানের স্লাইডিং পৃষ্ঠ এবং একটি ইস্পাত-গঠিত ব্যাক মেটাল রয়েছে। সিন্টারড স্তরটি কঠিন লুব্রিকেন্টের বিস্তার সিন্টারিং ব্যবহার করে যা প্রধানত বিশেষ তামা খাদ এবং গ্রাফাইট তৈরি করে।
ব্রোঞ্জ বুশিং #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) > মেটাল বেয়ারিং
বৈশিষ্ট্য
কঠিন লুব্রিকেন্টের বিস্তার সিন্টারিং #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিংকে গতির নির্বিচারে দিকনির্দেশে সফলভাবে ব্যবহার করার অনুমতি দেয় এবং খুব ছোট গতিতেও টিকে থাকতে পারে।
এতে তেল দেওয়ার প্রয়োজন নেই।
এটি চমৎকার লোড এবং পরিধান প্রতিরোধের, বা গতির তারতম্য প্রদান করে।
নমুনা এবং অতিরিক্ত প্রক্রিয়াকরণের জন্য প্লেট উপাদান উপলব্ধ।
বিচ্ছুরিত কঠিন লুব্রিকেন্ট সহ সিন্টারড তেল-মিশ্রিত স্লাইড প্লেট
| না. | DIN | উপাদান নং. | পদবি | ASTM স্ট্যান্ডার্ড | সমানুপাতিক | ঘনত্ব (g/cm³) | 0.2% স্ট্রেইন (MPa) | টান শক্তি (MPa) | স্ট্রেইন (%) | ই-মডুলাস (MPa) | কঠোরতা (HB) | অ্যাপ্লিকেশন |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ভাল শক্তি এবং জারা প্রতিরোধের প্রয়োজন এমন উপাদানগুলির জন্য স্বয়ংচালিত, মহাকাশ এবং মেরিন ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয়। বহুমুখীতা এবং পারফরম্যান্সের জন্য আন্তর্জাতিকভাবে স্বীকৃত। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | সাধারণত বেয়ারিং, বুশিং এবং উপাদান তৈরিতে ব্যবহৃত হয় যার উচ্চ লোড ক্ষমতা এবং পরিধান প্রতিরোধের প্রয়োজন, বিশেষ করে মেরিন এবং শিল্প অ্যাপ্লিকেশনগুলিতে। |
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | মেরিন, মহাকাশ এবং ভারী যন্ত্রপাতিতে বেয়ারিং এবং উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। চরম লোড এবং উচ্চ ক্ষয়কারী পরিবেশের জন্য পরিচিত। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ভারী শুল্ক বেয়ারিং, জলবাহী উপাদান এবং মেরিন হার্ডওয়্যারে ব্যবহৃত হয়। উচ্চ লোড এবং ক্ষয়কারী আক্রমণের প্রতিরোধের জন্য ডিজাইন করা হয়েছে। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | সাধারণত বেয়ারিং, গিয়ার এবং উচ্চ পরিধান প্রতিরোধের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। ভাল মেশিনেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, বিশেষ করে সমুদ্রের জলের পরিবেশে। তালিকাভুক্ত বিষয়বস্তুর সমস্ত অধিকার https://www.viiplus.com/ দ্বারা সংরক্ষিত |
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| দ্রষ্টব্য: ডেলিভারি ফর্ম কোড: .01 = বালি ঢালাই, .02 = মাধ্যাকর্ষণ ঢালাই, .03 = কেন্দ্রাতিগ ঢালাই, .04 = অবিচ্ছিন্ন ঢালাই। | ||||||||||||
#2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) আকার চার্ট
| অংশ সংখ্যা | প্রস্থ W (মিমি) | দৈর্ঘ্য L (মিমি) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| পরিধান প্লেটের প্রকারভেদ | ||||
| উপাদান | পুরুত্ব | কোড নং. | বৈশিষ্ট্য | |
| বেস মেটাল | তেলবিহীন প্রকার | |||
| FC250 | গ্রাফাইট |
20 | SESF | কম লোড এবং মাঝারি গতিতে চমৎকার স্লাইডিং কর্মক্ষমতা। |
| 20 | SESFT | |||
| SS400 | তামা পাউডার সিন্টারিং | 20 | SOX | কম / এর অধীনে চমৎকার স্লাইডিং কর্মক্ষমতা মাঝারি লোড এবং মাঝারি গতি। সিন্টারড স্তরটি তামা ভিত্তিক পাউডার এবং গ্রাফাইট ব্যবহার করে, আটকানোর ঘটনা খুবই সীমিত। |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| তামা খাদ | গ্রাফাইট | 20 | SESW | লোড প্রতিরোধের এবং পরিধানে চমৎকার উচ্চ লোড এবং কম গতিতে চমৎকার স্লাইডিং কর্মক্ষমতা।প্রতিরোধ। পারস্পরিক এবং ঘন ঘন শুরু এবং বন্ধে ভাল কর্মক্ষমতা দেখানো হয়। |
| 20 | SESWT | |||
| 10 | TWP | |||
| 10 | TWPT | |||
| 5 | UWP | |||
| ইস্পাত (S45C) | গ্রাফাইট | 20 | FRP | যেহেতু পৃষ্ঠের কঠোরতা HRC40 বা তার বেশি, তাই এটি পরিধান প্রতিরোধে চমৎকার। |
| ইস্পাত (SKS3) | 20 | TSP | যেহেতু পৃষ্ঠের কঠোরতা HRC58 বা তার বেশি, তাই এটিতে দারুণভাবে চমৎকার | |
| পরিষেবা পরিসীমা | |
|---|---|
| লুব্রিকেশন শর্ত | শুকনো |
| পরিষেবা তাপমাত্রা পরিসীমা (°F) |
-40 থেকে +248 |
| অনুমোদিত সর্বোচ্চ যোগাযোগ চাপ : P (N/mm2) |
29 |
| অনুমোদিত সর্বোচ্চ বেগ : V (m/s) |
1.00 |
| অনুমোদিত সর্বোচ্চ PV মান (N/mm2・m/s) |
1.63 |
■ লুব্রিকেশন ছাড়াই ব্যবহারযোগ্য। গ্রীস করা হলে উচ্চতর কর্মক্ষমতা প্রদর্শন করে।
■ বিতরণ করা কঠিন লুব্রিকেন্ট কোনো দিকে গতিবিধি করতে দেয়।
■ কম ঘর্ষণ সহগ এবং বেশ উচ্চতর পরিধান প্রতিরোধের বৈশিষ্ট্য রয়েছে।
■ তামা খাদ বেস সহ #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং-এর চেয়ে কম দাম।
অয়েলস 2000 বুশিং হাতা একটি সিন্টারড মাল্টি-লেয়ার #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং বুশিং হাতা যা একটি বিশেষ সিন্টারড উপাদান দিয়ে তৈরি যা স্লাইডিং পৃষ্ঠ তৈরি করে এবং ইস্পাত উপাদান সমর্থন তৈরি করে।
সিন্টারড স্তরগুলি একটি বিশেষ তামা-নিকেল খাদ যা একটি অভিন্নভাবে বিতরণ করা লুব্রিকেটিং কঠিন পদার্থ ধারণ করে, যার প্রধান উপাদান হল গ্রাফাইট। পরিধান ঘটলে কঠিন লুব্রিকেন্ট সিন্টারড মাল্টি-লেয়ার #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং বুশিং হাতা পৃষ্ঠে নির্গত হবে। এটি অপারেশন চলাকালীন একটি কম ঘর্ষণ সহগ নিশ্চিত করে।
উপরন্তু, এই সিন্টারড স্তরগুলি তেল দিয়ে মিশ্রিত করা হয়। আচ্ছাদিত অ্যাপ্লিকেশনগুলির মধ্যে রয়েছে স্বয়ংচালিত সরঞ্জামগুলির জন্য পরিধান প্লেট, শিল্প রোবট, প্লাস্টিক ইনজেকশন ছাঁচনির্মাণ মেশিনের জন্য পরিধান প্লেট এবং লিঙ্ক সিন্টারড মাল্টি-লেয়ার #2000 পরিধান প্লেট পাতলা প্রাচীর 5 মিমি প্রকার (CWT) বেয়ারিং বুশিং হাতা, নির্মাণ যন্ত্রপাতি, ইত্যাদি।
· বিচ্ছুরিত কঠিন লুব্রিকেন্ট কোনো দিকে গতিবিধি করতে দেয় এবং মিনিটের গতির জন্য উচ্চতর কর্মক্ষমতা প্রদান করে।
· লুব্রিকেশন ছাড়াই ব্যবহারযোগ্য।
· উচ্চতর লোড প্রতিরোধ, গতির বৈশিষ্ট্য এবং পরিধান প্রতিরোধের বৈশিষ্ট্য রয়েছে।
· স্ট্যান্ডার্ড অয়েলস 2000 বুশিং হাতা পণ্য এবং অতিরিক্ত মেশিনিংয়ের জন্য প্লেট বিভিন্ন আকারে পাওয়া যায়।
| লুব্রিকেশন শর্ত | শুকনো | পর্যায়ক্রমিক লুব্রিকেশন |
|---|---|---|
| পরিষেবা তাপমাত্রা পরিসীমা (℃) |
-40～+120 | -40～+120 |
| অনুমোদিত সর্বোচ্চ যোগাযোগ চাপ : P (N/mm2) |
24.5 | 49 |
| অনুমোদিত সর্বোচ্চ বেগ : V (m/s) |
0.50 | 1.00 |
| অনুমোদিত সর্বোচ্চ PV মান (N/mm2・m/s) |
1.63 | 2.45 |
বন্ধনীতে থাকা মানগুলি হল সিন্টারড মাল্টি-লেয়ার বেয়ারিং বুশিং হাতা, যা চাপ সিন্টারড মাল্টি-লেয়ার বেয়ারিং অ-চলমান বা খুব কম-চলমান অ্যাপ্লিকেশনগুলিতে (≦ 0.0017 m / s)।
| ঘনত্ব | —— | g/cm3 | 6.3 |
|---|---|---|---|
| কঠোরতা | JIS K 7202-2 | HRM | 60-95 |
| তেল মিশ্রণ হার | —— | vol% | 12 |
· উপরে দেখানো মানগুলি সিন্টারড স্তরের জন্য।
· উপরে দেখানো মানগুলি সাধারণ মান, স্ট্যান্ডার্ড মান নয়।
যদি ব্রোঞ্জ বুশিং 2000 উপাদানটি কিনে ফিনিশিং করে ব্যবহার করা হয়, তবে মেশিনিং করার পরে এটি তেল-মিশ্রিত করা উচিত এবং তারপরে হাউজিংয়ে একত্রিত করা উচিত। যখন বুশিং হাতা সিন্টারড মাল্টি-লেয়ার বেয়ারিং দীর্ঘ সময়ের জন্য সংরক্ষণ করা হয় বা ধোয়া হয়, তখন এটি আবার তেল-মিশ্রিত করা উচিত এবং তারপরে হাউজিংয়ে একত্রিত করা উচিত। পদ্ধতির জন্য, পৃষ্ঠা 250-এ দেখানো তেল মিশ্রণ পদ্ধতি সম্পর্কে বর্ণনা দেখুন। মেশিনের পর বুশিং হাতা সিন্টারড মাল্টি-লেয়ার বেয়ারিং ব্যবহার করার আগে 24 ঘন্টা বা তার বেশি সময় ধরে লুব্রিকেটিং তেলে ডুবিয়ে রাখুন, যদি তেল মিশ্রণ (গরম করে) অক্ষম করা হয়।
