| ব্র্যান্ড নাম: | https://www.viiplus.com/ |
| মডেল নম্বর: | গাইড বুশ এবং থ্রাস্ট ওয়াশার |
| MOQ.: | 500 পিসি |
| মূল্য: | factory price |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | ছোট MOQ |

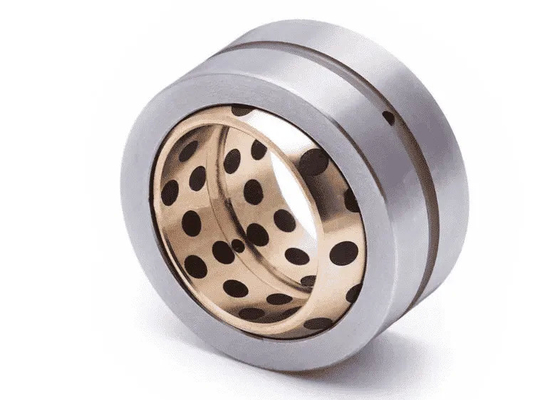

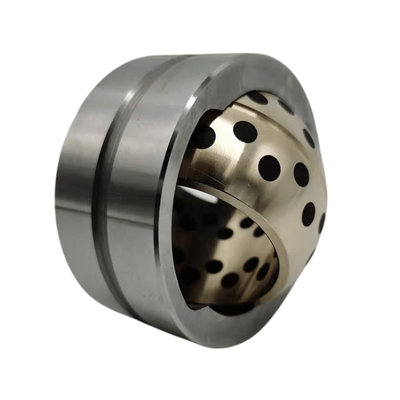

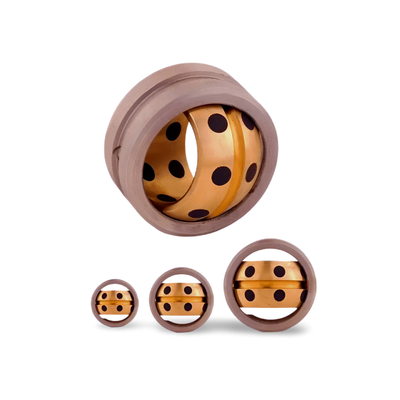

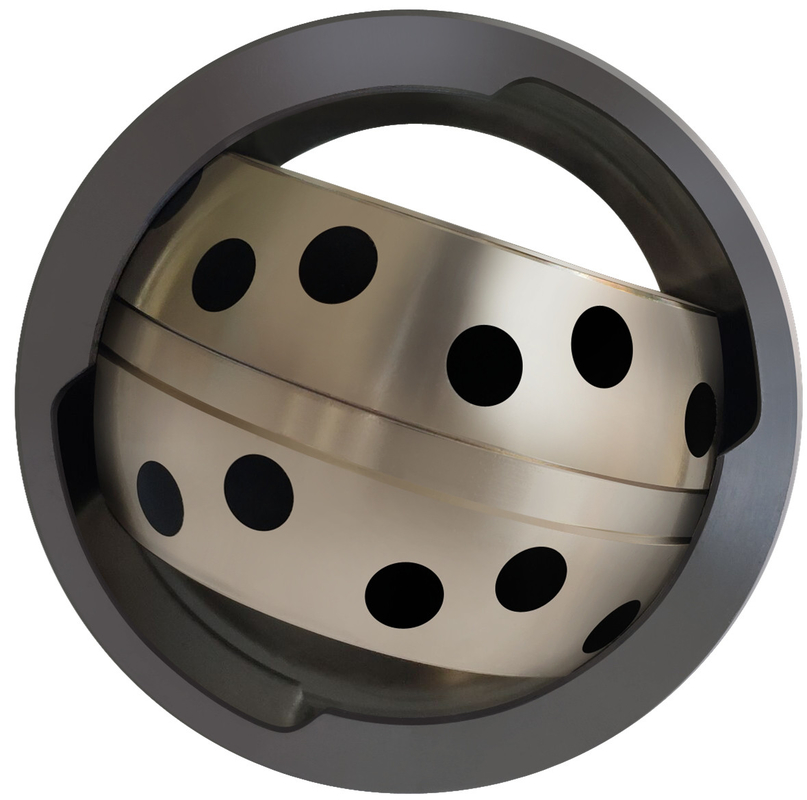

ওসিলেটিং লেয়ারের সাথে পারফরম্যান্স উন্নত করাগোলাকার সমতল ভারবহনSOBS
"হাই-পারফরম্যান্স প্লাগড গ্রাফাইট ওসিলেটিং গোলাকার প্লেইন বিয়ারিং এসওবিএস" একটি প্রযুক্তিগত শব্দ যা একটি নির্দিষ্ট ধরণের বিয়ারিংকে বোঝায়। এর উপাদানগুলি বোঝার জন্য আসুন শব্দটি ভেঙে ফেলিঃ
উচ্চ-কার্যকারিতা: এটি ইঙ্গিত দেয় যে বিয়ারিংটি ব্যতিক্রমী স্থায়িত্ব, নির্ভুলতা এবং / অথবা লোড বহন ক্ষমতা সহ কাজ করার জন্য ডিজাইন করা হয়েছে।
প্লাগ করা গ্রাফাইট: গ্রাফাইট একটি উপাদান যা প্রায়শই নিজের তৈলাক্তকরণ বৈশিষ্ট্য এবং পরিধান প্রতিরোধের কারণে বিয়ারিংগুলিতে ব্যবহৃত হয়।"প্লাগড" সম্ভবত একটি নির্দিষ্ট উত্পাদন প্রক্রিয়া বা কাঠামো বোঝায় যেখানে গ্রাফাইটটি লেয়ারের কর্মক্ষমতা বাড়ানোর জন্য একটি নির্দিষ্ট উপায়ে সন্নিবেশ করা হয় বা প্রয়োগ করা হয়.
অস্থিরতা: এটি বিয়ারিংয়ের গতির নিদর্শনকে বোঝায়। দোলনকারী বিয়ারিংগুলি কৌণিক গতি বা দোলনকারী গতিগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে, যা প্রায়শই পিভট পয়েন্ট বা ঘোরানো জয়েন্টগুলিতে দেখা যায়।
গোলাকার সমতল ভারবহন: একটি গোলাকার সমতল ভারবহন হ'ল একটি ধরণের ভারবহন যা ঘূর্ণন এবং টিল্টিং উভয় গতির অনুমতি দেয়। ভারবহন পৃষ্ঠের গোলাকার আকৃতি বহু-নির্দেশমূলক চলাচল এবং নমনীয়তার অনুমতি দেয়।
SOBS: এটি এই ধরণের লেয়ারের জন্য একটি সংক্ষিপ্ত রূপ বা একটি নির্দিষ্ট নাম বলে মনে হয়। এটি একটি বাণিজ্যিক নাম, মডেল নম্বর বা শিল্পে ব্যবহৃত একটি মান সংক্ষিপ্ত রূপ হতে পারে।
সংক্ষেপে, একটি হাই-পারফরম্যান্স প্লাগড গ্রাফাইট ওসিলেটিং গোলাকার প্লেইন লেয়ারিং SOBS একটি লেয়ার যা উচ্চ-পারফরম্যান্স অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে,তৈলাক্তকরণ এবং পরিধান প্রতিরোধের জন্য গ্রাফাইট অন্তর্ভুক্ত, ওসিলেটিং মুভমেন্ট পরিচালনা করে, মাল্টি-ডাইরেকশনাল নমনীয়তার অনুমতি দেয়, এবং SOBS এর একটি নির্দিষ্ট নাম বা বাণিজ্যিক নাম থাকতে পারে।
মেশিন ইঞ্জিনিয়ারিংয়ের ক্ষেত্রে, অসংখ্য অ্যাপ্লিকেশন জুড়ে মসৃণ অপারেশন এবং সর্বোত্তম কর্মক্ষমতা নিশ্চিত করার জন্য দোলনীয় bearings একটি অপরিহার্য ভূমিকা পালন করে। এইগুলির মধ্যে, গোলাকার সমতল বিয়ারিংগুলি মেশিনের মধ্যে ঘূর্ণন এবং দোলানো আন্দোলনগুলিকে সামঞ্জস্য করার জন্য তাদের বহুমুখিতা এবং দক্ষতার জন্য দাঁড়িয়ে আছে।তার কোর একটি গোলাকার সমতল নকশা আছে, যা এটিকে ন্যূনতম ঘর্ষণ এবং পরিধানের সাথে ঘূর্ণন এবং টিল্টিং আন্দোলনের সুযোগ দেয়। এটির কাঠামোর মধ্যে গ্রাফাইট প্লাগগুলির সংহতকরণ যা এটিকে আলাদা করে তোলে।এই গ্রাফাইট প্লাগগুলি কঠিন তৈলাক্তকরণ হিসাবে কাজ করে, লেয়ারের স্ব-লুব্রিকেটিং বৈশিষ্ট্য প্রদান করে।
গোলাকার প্লেইন বিয়ারিংগুলি তাদের গোলাকার অভ্যন্তরীণ এবং বাইরের রিংগুলির দ্বারা চিহ্নিত করা হয়, যা একটি স্লাইডিং যোগাযোগের পৃষ্ঠকে আবাস দেয়। এই নকশাটি তাদের ভুল সারিবদ্ধতা, শ্যাফ্ট বিচ্যুতি,এবং কৌণিক আন্দোলনের বিভিন্ন ডিগ্রীএই লেয়ারগুলি সাধারণত উচ্চমানের লেয়ার ইস্পাত থেকে তৈরি অভ্যন্তরীণ এবং বাইরের রিং দিয়ে তৈরি করা হয়। একই সময়ে,স্লাইডিং যোগাযোগ পৃষ্ঠ বিভিন্ন উপকরণ যেমন ইস্পাত উপর ইস্পাত থাকতে পারে, স্টিল-ব্রোঞ্জ, বা স্টিল-সমষ্টিগত।
গোলাকার প্লেইন বিয়ারিংগুলির বহুমুখিতা এবং দৃust়তা এগুলিকে বিস্তৃত শিল্প এবং অ্যাপ্লিকেশনগুলিতে অপরিহার্য করে তোলে।ভারী যন্ত্রপাতি এবং নির্মাণ সরঞ্জাম থেকে শুরু করে এয়ারস্পেস এবং অটোমোবাইল সিস্টেম পর্যন্ত, এই বিয়ারিংগুলি বিভিন্ন পরিবেশে ব্যবহার করা হয় যেখানে নির্ভরযোগ্য পারফরম্যান্স এবং স্থায়িত্ব সর্বাধিক গুরুত্বপূর্ণ।
এয়ারস্পেসে, গোলাকার প্লেন বিয়ারিং বিমানের ল্যান্ডিং গিয়ার সিস্টেম, নিয়ন্ত্রণ পৃষ্ঠ এবং ইঞ্জিনের উপাদানগুলিতে গুরুত্বপূর্ণ ভূমিকা পালন করে।তাদের উচ্চ বোঝা এবং কঠোর অপারেটিং অবস্থার প্রতিরোধের ক্ষমতা তাদের নিরাপদ এবং দক্ষ ফ্লাইট অপারেশন নিশ্চিত করার জন্য আদর্শ করে তোলে.
অটোমোবাইল শিল্পের মধ্যে, গোলাকার সমতল বিয়ারিংগুলি সাধারণত স্টিয়ারিং সিস্টেম, সাসপেনশন উপাদান এবং ড্রাইভট্রেন সমাবেশগুলিতে ব্যবহৃত হয়।তাদের ভুল সমন্বয় এবং শক এবং কম্পন শোষণ করার ক্ষমতা গাড়ির কর্মক্ষমতা উন্নত করে, আরাম, এবং নিরাপত্তা.
শিল্প যন্ত্রপাতি অ্যাপ্লিকেশনগুলিতে, গোলাকার সমতল বিয়ারিংগুলি কনভেয়র সিস্টেম, হাইড্রোলিক সিলিন্ডার এবং জয়েন্টগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।তাদের দৃঢ় নির্মাণ এবং উচ্চ লোড বহন ক্ষমতা বিভিন্ন উত্পাদন প্রক্রিয়ার মসৃণ এবং নির্ভরযোগ্য অপারেশন অবদান.
| বৈশিষ্ট্যঃ | SOBS |
|
বেস উপাদানঃ
|
বিশেষ ব্রাস (SO#50SP2)
|
| রচনাঃ | CuZn25A16Fe3Mn3 বেস |
|
স্ব-লুব্রিকেটিংঃ
|
হ্যাঁ।
|
| লুব্রিকেন্ট: | গ্রাফাইট |
|
পৃষ্ঠ চাপ P:
|
১০০ এন/মিমি২
|
| স্লাইডিং স্পিড v: | ৩০ মিটার/মিনিট |
|
P*v-value:
|
200 N/mm2 x m/min
|
| অপারেটিং তাপমাত্রাঃ | -৫০°সি / +২০০°সি (সর্বোচ্চ ৩০০°সি) |
|
ঘর্ষণ সহগঃ
|
0,07
|
অন্যান্য ধরণের বিয়ারিংয়ের তুলনায়, গোলাকার সমতল বিয়ারিংগুলি বেশ কয়েকটি স্বতন্ত্র সুবিধা দেয় যা বিভিন্ন শিল্পে তাদের বিস্তৃত গ্রহণ এবং জনপ্রিয়তাকে অবদান রাখে।
গোলাকার প্লেইন বিয়ারিংগুলি ভারী রেডিয়াল এবং অক্ষীয় বোঝা সহ্য করার জন্য ডিজাইন করা হয়েছে, যা তাদের এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে যেখানে উচ্চ লোড বহন ক্ষমতা অপরিহার্য।তাদের শক্তিশালী নির্মাণ এবং দক্ষ লোড বিতরণ কঠিন অবস্থার অধীনে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে.
স্ব-লুব্রিকেটিং বৈশিষ্ট্য
অনেক গোলাকার প্লেইন বিয়ারিংগুলি স্ব-লুব্রিকেটিং বৈশিষ্ট্যগুলির সাথে সজ্জিত, যেমন লিনার বা গ্রীস-ভরা গহ্বর, বহিরাগত তৈলাক্তকরণের প্রয়োজন দূর করে।এটি রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে এবং ভারবহন সেবা জীবন দীর্ঘায়িত করে, যার ফলে ব্যয় সাশ্রয় এবং অপারেশনাল দক্ষতা।
ভুল সমন্বয়ের ব্যবস্থা
ঐতিহ্যবাহী বিয়ারিংগুলির বিপরীতে, যা সর্বোত্তম পারফরম্যান্সের জন্য সুনির্দিষ্ট সারিবদ্ধতার প্রয়োজন, গোলাকার সমতল বিয়ারিংগুলি শ্যাফ্টের ভুল সারিবদ্ধতা এবং কৌণিক চলাচলের জন্য উপযুক্ত।এই নমনীয়তা উপাদানগুলির উপর চাপ কমিয়ে দেয় এবং মেশিনের জীবনকাল বাড়ায়বিশেষ করে গতিশীল অপারেটিং পরিবেশে।
নির্বাচন ও স্থাপনের জন্য মূল বিবেচনার বিষয়
যদিও গোলাকার প্লেইন বিয়ারিংগুলি অসংখ্য সুবিধা প্রদান করে, সঠিক নির্বাচন এবং ইনস্টলেশন সর্বোত্তম কর্মক্ষমতা এবং দীর্ঘায়ু নিশ্চিত করার জন্য অত্যন্ত গুরুত্বপূর্ণ। এখানে মনে রাখা কিছু মূল বিষয় রয়েছেঃ
লোড প্রয়োজনীয়তা
একটি গোলাকার সমতল ভারবহন নির্বাচন করার আগে, প্রত্যাশিত লোড শর্তগুলি মূল্যায়ন করা গুরুত্বপূর্ণ, যার মধ্যে উভয় রেডিয়াল এবং অক্ষীয় লোড, পাশাপাশি গতিশীল এবং স্ট্যাটিক বাহিনী অন্তর্ভুক্ত রয়েছে।উপযুক্ত লোড ক্ষমতা সহ একটি বিয়ারিং নির্বাচন নির্ভরযোগ্য অপারেশন নিশ্চিত করে এবং অকাল ব্যর্থতা প্রতিরোধ করে.
পরিবেশগত অবস্থা
গোলাকার প্লেইন লেয়ার নির্বাচন করার সময় অপারেটিং পরিবেশ বিবেচনা করুন, যেমন তাপমাত্রা চরম, আর্দ্রতা, দূষণ,এবং রাসায়নিক বা ক্ষয়কারী পদার্থের সংস্পর্শেউপযুক্ত সিলিং এবং পৃষ্ঠের চিকিত্সা সহ বিয়ারিংগুলি নির্বাচন করা প্রতিকূল অবস্থার প্রভাবগুলি হ্রাস করতে এবং পরিষেবা জীবন বাড়াতে সহায়তা করে।
গোলাকার সমতল bearings, অন্যান্য oscillating bearings মধ্যে, বিভিন্ন যান্ত্রিক সিস্টেমের অপরিহার্য উপাদান, সমতুল্য বহুমুখিতা, নির্ভরযোগ্যতা, এবং কর্মক্ষমতা প্রদান।অটোমোটিভ, শিল্প যন্ত্রপাতি, এবং আরো, এই bearings মসৃণ অপারেশন এবং শীর্ষ কার্যকারিতা বজায় রাখার জন্য অত্যাবশ্যক।প্রকৌশলী ও প্রযুক্তিবিদরা তাদের সিস্টেমগুলির কর্মক্ষমতা এবং কার্যকারিতা উন্নত করতে পারেন ডিজাইনের নীতিগুলি বোঝার মাধ্যমে, অ্যাপ্লিকেশন, সুবিধা এবং গোলাকার সমতল বিয়ারিং সম্পর্কিত গুরুত্বপূর্ণ কারণ।
আপনি যদি আরো তথ্য পড়তে চান,স্বাগতম অর্ডার করতেঃসপ্তম
আমরা মডেল নম্বর প্রদান করিঃ স্ট্যান্ডার্ড নং JDBS-015,JDBS-020,JDBS-025,JDBS-030,JDBS-035,JDBS-040,JDBS-045,JDBS-050,JDBS-060,JDBS-070,JDBS-080,JDBS-090,JDBS-100,JDBS-110,JDBS-120,JDBS-130,JDBS-140,JDBS-150JDBS-160, JDBS-180, JDBS-200, JDBS-220, JDBS-240, JDBS-260, JDBS-280, JDBS-300
| নিবন্ধের নাম | অভ্যন্তরীণ ব্যাসার্ধ d | বাইরের ব্যাসার্ধ D | প্রস্থ W | কোণ a | S-øD1 | ১ | l2 | অনুমোদিত রেডিয়াল লোড Rd (kN) | অনুমোদিত অক্ষীয় চাপ Td (kN) | Rd x V অনুমোদিত (kN x m/min) | প্রকার | CAD-ডাউনলোড | তদন্ত |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| এসওবিএস ০১৫ | 15 | 26 | 12 | ৮° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | এ | ||
| এসওবিএস ০২০ | 20 | 32 | 16 | ৪° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | এ | ||
| এসওবিএস ০২৫ | 25 | 42 | 21 | ৫° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | এ | ||
| এসওবিএস ০৩০ | 30 | 50 | 27 | ৬° | 44 | 23 | 4 | 32 | 3,5 | 32 | এ | ||
| এসওবিএস ০৩৫ | 35 | 55 | 30 | ৫° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | এ | ||
| এসওবিএস ০৪০ | 40 | 62 | 33 | ৬° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | এ | ||
| এসওবিএস 045 | 45 | 72 | 36 | ৫° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | এ | ||
| এসওবিএস 050 | 50 | 80 | 42 | ৫° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | এ | ||
| এসওবিএস 055 | 55 | 90 | 47 | ৫° | 80 | 40 | 4 | 117 | 13 | 117 | এ | ||
| এসওবিএস ০৬০ | 60 | 100 | 53 | ৬° | 90 | 45 | 4 | 143 | 16 | 143 | এ | ||
| এসওবিএস 065 | 65 | 105 | 55 | ৫° | 94 | 47 | 4 | 162 | 18 | 162 | এ | ||
| এসওবিএস ০৭০ | 70 | 110 | 58 | ৫° | 99 | 50 | 4 | 181 | 20 | 181 | এ | ||
| এসওবিএস ০৭৫ | 75 | 120 | 64 | ৫° | 105 | 55 | 4 | 217 | 25 | 217 | এ | ||
| এসওবিএস ০৮০ | 80 | 130 | 70 | ৬° | 115 | 60 | 4 | 254 | 30 | 254 | এ | ||
| এসওবিএস 085 | 85 | 135 | 74 | ৬° | 120 | 63 | 4 | 283 | 33 | 283 | এ | ||
| এসওবিএস ০৯০ | 90 | 140 | 76 | ৬° | 125 | 65 | 4 | 313 | 36 | 313 | এ | ||
| SOBS 095 | 95 | 150 | 82 | ৬° | 135 | 70 | 4 | 428 | 50 | 428 | এ | ||
| এসওবিএস ১০০ | 100 | 160 | 88 | ৬° | 145 | 75 | 6 | 544 | 64 | 544 | বি | ||
| এসওবিএস ১১০ | 110 | 170 | 93 | ৫° | 155 | 80 | 6 | 642 | 73 | 642 | বি | ||
| SOBS ১১৫ | 115 | 180 | 98 | ৫° | 165 | 85 | 6 | 719 | 83 | 719 | বি | ||
| এসওবিএস ১২০ | 120 | 190 | 105 | ৬° | 170 | 90 | 6 | 797 | 94 | 797 | বি | ||
| এসওবিএস ১৩০ | 130 | 200 | 110 | ৫° | 180 | 95 | 6 | 880 | 105 | 880 | বি | ||
| এসওবিএস 140 | 140 | 210 | 90 | ৭° | 180 | 70 | 6 | 668 | 56 | 668 | বি | ||
| এসওবিএস 150 | 150 | 220 | 120 | ৫° | 200 | 105 | 6 | 1135 | 129 | 1135 | বি | ||
| এসওবিএস ১৬০ | 160 | 230 | 105 | ৮° | 200 | 80 | 6 | 891 | 73 | 891 | বি | ||
| এসওবিএস ১৮০ | 180 | 260 | 105 | ৬° | 225 | 80 | 6 | 1002 | 74 | 1002 | বি | ||
| এসওবিএস ২০০ | 200 | 290 | 130 | ৭° | 250 | 100 | 6 | 1434 | 117 | 1434 | বি | ||
| এসওবিএস 220 | 220 | 320 | 135 | ৮° | 275 | 100 | 9 | 1577 | 118 | 1577 | বি | ||
| এসওবিএস ২৪০ | 240 | 340 | 140 | ৮° | 300 | 100 | 9 | 1720 | 118 | 1720 | বি |
