| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | গ্রাফাইট প্লাগ করা পিতলের গুল্ম |
| MOQ.: | আলোচনা সাপেক্ষ |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | গ্রাফাইট প্লাগড ব্রাস বুশ বুশিংস অনলাইন • স্লাইডিং বিয়ারিং নির্মাতারা • স্ব-তৈলাক্ত বুশিং সরবরাহকার |

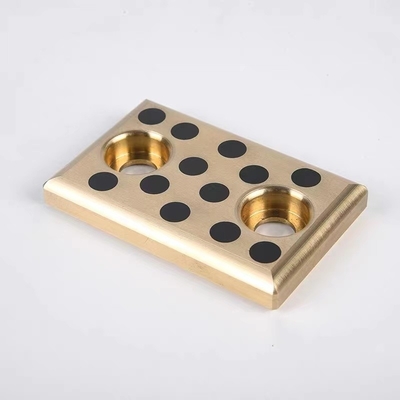

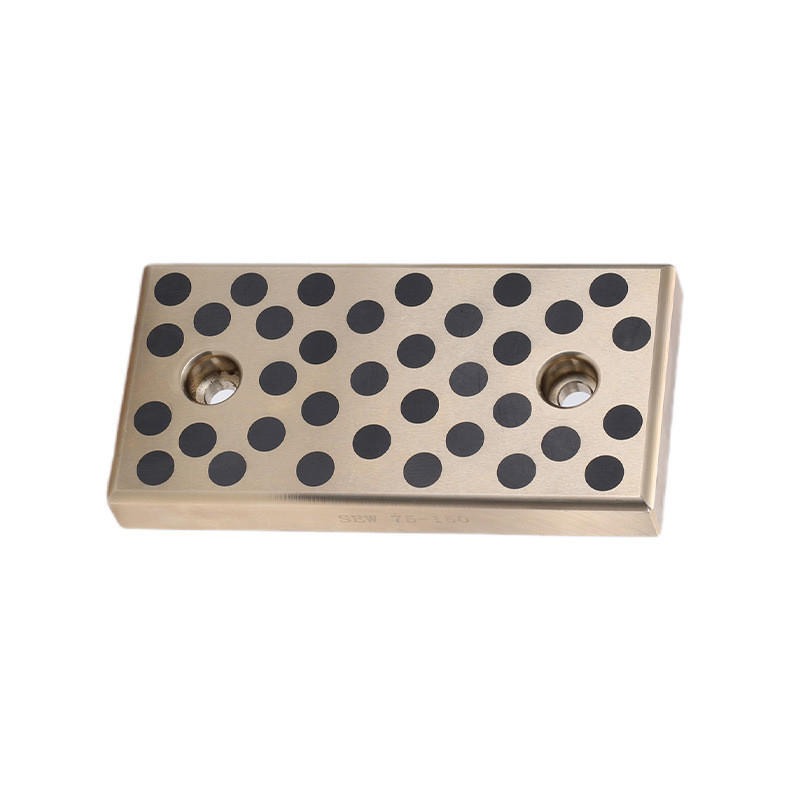

গ্রাফাইট প্লাগযুক্ত ব্রোঞ্জ দিয়ে তৈরি মেট্রিক অয়েললেস পরিধান প্লেট এমন অ্যাপ্লিকেশনগুলির জন্য একটি অত্যন্ত দক্ষ এবং দীর্ঘস্থায়ী সমাধান যা টেকসই এবং রক্ষণাবেক্ষণ-মুক্ত বেয়ারিং পৃষ্ঠের প্রয়োজন। ব্রোঞ্জ এবং গ্রাফাইটের সংমিশ্রণ চমৎকার পরিধান প্রতিরোধ ক্ষমতা এবং স্ব-লুব্রিকেটিং বৈশিষ্ট্য সরবরাহ করে, যা নিয়মিত লুব্রিকেশনের প্রয়োজন ছাড়াই মসৃণ অপারেশন নিশ্চিত করে।
পরিধান প্লেটের মেট্রিক সাইজিং বিভিন্ন শিল্প যন্ত্রপাতি এবং সরঞ্জামগুলিতে সহজে সংহত করার অনুমতি দেয়, যা স্ট্যান্ডার্ড মেট্রিক উপাদানগুলির সাথে সামঞ্জস্যতা এবং বিনিময়যোগ্যতা নিশ্চিত করে। গ্রাফাইট প্লাগযুক্ত ডিজাইন আরও লুব্রিকেশন বৈশিষ্ট্য বাড়ায়, ঘর্ষণ এবং পরিধান হ্রাস করে, এমনকি উচ্চ লোড এবং গতিতেও।
গ্রাফাইট প্লাগযুক্ত ব্রোঞ্জ তার জারা প্রতিরোধের জন্য এবং চরম তাপমাত্রা সহ্য করার ক্ষমতার জন্য পরিচিত, যা এটিকে কঠোর পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে। পরিধান প্লেটের স্থায়িত্ব এবং নির্ভরযোগ্যতা বর্ধিত অপারেশনাল জীবন নিশ্চিত করে, যা ডাউনটাইম এবং রক্ষণাবেক্ষণ খরচ কমায়।
সব মিলিয়ে, গ্রাফাইট প্লাগযুক্ত ব্রোঞ্জ দিয়ে তৈরি মেট্রিক অয়েললেস পরিধান প্লেট শিল্প অ্যাপ্লিকেশনগুলির জন্য একটি আদর্শ পছন্দ যা কম রক্ষণাবেক্ষণ বেয়ারিং সমাধানে উচ্চ কর্মক্ষমতা এবং স্থায়িত্বের দাবি করে।
| আকার | আইডি | ওডি | ডব্লিউ |
| জেএসপি 18*75*10 | 18 | 75 | 10 |
| জেএসপি 18*100*10 | 18 | 100 | 10 |
| জেএসপি 18*125*10 | 18 | 125 | 10 |
| জেএসপি 18*150*10 | 18 | 150 | 10 |
| জেএসপি 28*75*10 | 28 | 75 | 10 |
| জেএসপি 28*100*10 | 28 | 100 | 10 |
| জেএসপি 28*125*10 | 28 | 125 | 10 |
| জেএসপি 28*150*10 | 28 | 150 | 10 |
| জেএসপি 35*100*10 | 35 | 100 | 10 |
| জেএসপি 35*150*10 | 35 | 150 | 10 |
| জেএসপি 35*200*10 | 35 | 200 | 10 |
| জেএসপি 35*250*10 | 35 | 250 | 10 |
| জেএসপি 35*300*10 | 35 | 300 | 10 |
| জেএসপি 35*350*10 | 35 | 350 | 10 |
| জেএসপি 38*75*10 | 38 | 75 | 10 |
| জেএসপি 38*100*10 | 38 | 100 | 10 |
| জেএসপি 38*125*10 | 38 | 125 | 10 |
| জেএসপি 38*150*10 | 38 | 150 | 10 |
| জেএসপি 48*75*10 | 48 | 75 | 10 |
| জেএসপি 48*100*10 | 48 | 100 | 10 |
| জেএসপি 48*125*10 | 48 | 125 | 10 |
| জেএসপি 48*150*10 | 48 | 150 | 10 |
| জেএসপি 50*100*10 | 50 | 100 | 10 |
| জেএসপি 50*150*10 | 50 | 150 | 10 |
| জেএসপি 50*200*10 | 50 | 200 | 10 |
| জেএসপি 50*250*10 | 50 | 250 | 10 |
| জেএসপি 50*300*10 | 50 | 300 | 10 |
| জেএসপি 50*400*10 | 50 | 400 | 10 |
| জেএসপি 75*150*10 | 75 | 150 | 10 |
| জেএসপি 75*200*10 | 75 | 200 | 10 |
| জেএসপি 75*250*10 | 75 | 250 | 10 |
| জেএসপি 75*300*10 | 75 | 300 | 10 |
| জেএসপি 75*400*10 | 75 | 400 | 10 |
| জেএসপি 75*500*10 | 75 | 500 | 10 |
| নং | ডিআইএন | উপাদান নং | পদবি | এএসটিএম স্ট্যান্ডার্ড | সমানুপাতিক | ঘনত্ব (g/cm³) | 0.2% স্ট্রেইন (MPa) | টান শক্তি (MPa) | স্ট্রেইন (%) | ই-মডুলাস (MPa) | কঠিনতা (HB) | অ্যাপ্লিকেশন |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ভাল শক্তি এবং জারা প্রতিরোধের প্রয়োজনীয় উপাদানগুলির জন্য স্বয়ংচালিত, মহাকাশ এবং সামুদ্রিক প্রকৌশলে ব্যাপকভাবে ব্যবহৃত হয়। বহুমুখীতা এবং পারফরম্যান্সের জন্য আন্তর্জাতিকভাবে স্বীকৃত। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | সাধারণত বিয়ারিং, বুশিং এবং উপাদান তৈরিতে ব্যবহৃত হয় যার উচ্চ লোড ক্ষমতা এবং পরিধান প্রতিরোধের প্রয়োজন, বিশেষ করে সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে। |
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | মেরিন, মহাকাশ এবং ভারী যন্ত্রপাতিতে বিয়ারিং এবং উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয় উপাদানগুলির জন্য ব্যবহৃত হয়। চরম লোড এবং উচ্চ ক্ষয়কারী পরিবেশের জন্য পরিচিত। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ভারী শুল্ক বিয়ারিং, জলবাহী উপাদান এবং সামুদ্রিক হার্ডওয়্যারে ব্যবহৃত হয়। উচ্চ লোড এবং ক্ষয়কারী আক্রমণের প্রতিরোধের জন্য ডিজাইন করা হয়েছে। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | সাধারণত বিয়ারিং, গিয়ার এবং উচ্চ পরিধান প্রতিরোধের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। ভাল মেশিনেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, বিশেষ করে সমুদ্রের জলের পরিবেশে। তালিকাভুক্ত বিষয়বস্তুর সমস্ত অধিকার https://www.viiplus.com/ দ্বারা সংরক্ষিত |
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| দ্রষ্টব্য: ডেলিভারি ফর্ম কোড: .01 = বালি ঢালাই, .02 = মাধ্যাকর্ষণ ঢালাই, .03 = কেন্দ্রাতিগ ঢালাই, .04 = অবিচ্ছিন্ন ঢালাই। | ||||||||||||
|
গঠন
① কঠিন লুব্রিকেন্ট ফিল্ম
② কঠিন লুব্রিকেন্ট প্লাগ
③ ব্রোঞ্জ ব্যাক করা
গাইড রেল, টি-আকৃতির, স্লাইড কোরের জন্য, কপার প্লেট
এই গাইড রেলগুলি উচ্চ পরিধান-প্রতিরোধী কপার কাস্ট অ্যালয় দ্বারা গঠিত যার স্লাইডিং পৃষ্ঠগুলিতে কাজের অবস্থা অনুসারে কঠিন লুব্রিকেন্ট প্লাগগুলির একটি নির্দিষ্ট শতাংশ সমানভাবে সরবরাহ করা হয়, উচ্চ-শক্তির কপার অ্যালয় একটি উচ্চ লোড-বহন ক্ষমতা সরবরাহ করে এবং কঠিন লুব্রিকেন্ট কম ঘর্ষণ ফিল্ম তৈরি করতে পারে।
প্রযুক্তিগত শুকনো অবস্থার অধীনে, বিয়ারিং পৃষ্ঠটি পুরু রান-ইন ফিল্মের সাথে ডিজাইন করা হয়েছে যা
প্রথম যোগাযোগের সময় কঠিন লুব্রিকেন্টকে কাউন্টার উপাদানে স্থানান্তর করতে সক্ষম করে।
অয়েললেস বিয়ারিং পরিদর্শন - নলাকার যন্ত্রাংশ পরিদর্শন
স্লিভ বিয়ারিং (গ্রাফাইট মিশ্রিত পিতল থেকে)
এটি ক্রমাগত ঢালাই মেশিন, খনির মেশিন, জাহাজ, এয়ার ইউআরবিন, জলবাহী টারবাইন এবং প্লাস্টিক ইনজেকশন মোল্ডিং মেশিনগুলিতে ব্যাপকভাবে ব্যবহার করা যেতে পারে।
জেডিবি-1 কঠিন লুব্রিকেন্ট এম্বেডেড বিয়ারিং ঢালাই ব্রোঞ্জ দিয়ে তৈরি করা হয় যার মধ্যে গ্রাফাইট সমানভাবে এম্বেড করা থাকে। এটির সাধারণ বিয়ারিংয়ের চেয়ে উচ্চতর কর্মক্ষমতা রয়েছে যার লুব্রিকেশন তেল ফিল্মের উপর নির্ভর করে। ভারী-শুল্ক, উচ্চ তাপমাত্রা, কম গতি, অ্যান্টি-জারা বা যেখানে তেল প্রবেশ করানো কঠিন, সেখানে এর কর্মক্ষমতা কঠোরতা এবং ঘর্ষণ-বিরোধী উভয় ক্ষেত্রেই দ্বিগুণ হয়।
| মৌলিক উপাদান | CuZn25A16Fe3Mn3 | ডাইনামিক লোড | 100N/mm² |
| বেস কঠোরতা | HB210~245 | ঘর্ষণ সহগ | <0.16 |
| তাপমাত্রা সর্বোচ্চ | 300℃ | গতির সীমা | শুকনো 0.4m/s তেল 5m/s |
