| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | মোড়ানো ব্রোঞ্জ বিয়ারিংস WB700 WB800 WB702 WB802 WB-802 ... |
| MOQ.: | আলোচনা সাপেক্ষ |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | ছিদ্রযুক্ত ব্রোঞ্জ বিয়ারিং, প্লেইন ব্রোঞ্জ মোড়ানো বিয়ারিং |

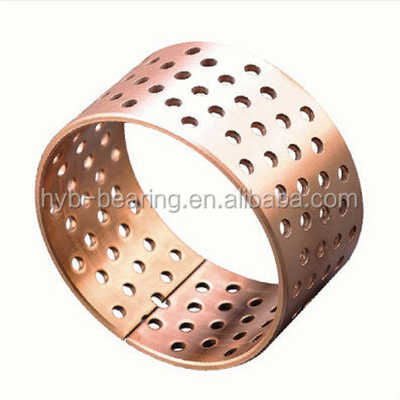

উচ্চ লোড আচ্ছাদিত ব্রোঞ্জ বিয়ারিংস ফ্ল্যাঞ্জ হোলস মাধ্যমে উচ্চ লোড অ্যাপ্লিকেশনগুলির সবচেয়ে কঠোর চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে। এই বিয়ারিংগুলি একটি অনন্য শক্তি সমন্বয় প্রদান করে,স্থায়িত্ব, এবং যথার্থ প্রকৌশল যা ভারী লোডের অধীনে মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
এই বিয়ারিং নির্মাণে ব্যবহৃত ব্রোঞ্জ উপাদানটি তার চমৎকার পরিধান প্রতিরোধের এবং জারা প্রতিরোধের জন্য পরিচিত, এটি উচ্চ লোড অ্যাপ্লিকেশনগুলির জন্য একটি নিখুঁত পছন্দ করে।আবৃত নকশা অতিরিক্ত সমর্থন এবং স্থিতিশীলতা প্রদান করে, নিশ্চিত করে যে লেয়ারগুলি বিকৃতি বা ব্যর্থতা ছাড়াই চরম লোডগুলি পরিচালনা করতে পারে।

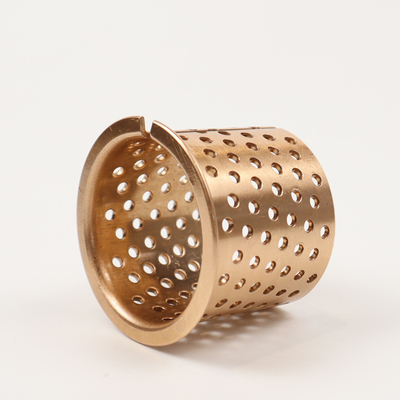

বিয়ারিংগুলির মধ্য দিয়ে ফ্ল্যাঞ্জের গর্তগুলি সহজেই ইনস্টলেশন এবং অপসারণের অনুমতি দেয়, পাশাপাশি অতিরিক্ত শীতল এবং তৈলাক্তকরণ চ্যানেল সরবরাহ করে।এই বৈশিষ্ট্যটি বিয়ারিংগুলির কর্মক্ষমতা উন্নত করে এবং তাদের পরিষেবা জীবন বাড়ায়.
যখন আপনি আপনার বিদ্যমান সিস্টেম আপগ্রেড করছেন অথবা নতুন সরঞ্জাম ইনস্টল করছেন,উচ্চ লোড ফ্লেঞ্জ গর্ত দিয়ে আবৃত ব্রোঞ্জ বিয়ারিং ভারী লোড অধীনে মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য একটি চমৎকার পছন্দতাদের সুনির্দিষ্ট প্রকৌশল এবং শক্তিশালী নকশা তাদের আপনার শিল্প চাহিদা জন্য একটি নির্ভরযোগ্য দীর্ঘমেয়াদী সমাধান করে তোলে।
BRM80 বুশ?মেট্রিক স্ট্যান্ডার্ড বুশিং ((DIN1494)
| প্রকার | ØD | Ød | অক্ষ | আবাসন | f1 | f2 | এল০-০।40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | ১০-০.০১৩-০028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | ১২-০.০১৬-০।034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | ১৪-০.০১৬-০।034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | ১৫-০.০১৬-০।034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | ১৬-০.০১৬-০।034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | ১৭-০.০১৬-০।034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | ১৮-০.০১৬-০।034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | ২০-০.০২০-০।041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | ২২-০.০২০-০।041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | ২৪-০.০২০-০।041 | ২৭+০.০২১০ | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | ২৫-০.০২০-০।041 | ২৮+০.০২১০ | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | ২৮-০.০২০-০।041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | ৩০-০.০২০-০।041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | ৩২-০.০২৫-০।050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | ৩৫-০.০২৫-০।050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | ৪০-০.০২৫-০।050 | ৪৪+০.০২৫ | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | ৪৫-০.০২৫-০।050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | ৫০-০.০২৫-০।050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | ৫৫-০.০৩০-০060 | ৬০+০.০৩০ | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | ৬০.০৩০-০।060 | ৬৫+০.০৩০ | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | ৬৫-০.০৩০-০060 | ৭০+০.০৩০ | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | ৭৫-০.০৩০-০।060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | ৮০.০৩০-০।060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | ৮৫-০.০৩৬-০071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | ৯০.০৩৬-০।071 | ৯৫+০.০৩৫ | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | ৯৫-০.০৩৬-০।071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | ১০০-০.০৩৬-০।071 | 105+0.035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | ১০৫-০.০৩৬-০।071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | ১১০-০.০৩৬-০071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | ১১৫-০.০৩৬-০071 | 120+0.035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | ১২০-০.০৩৬-০071 | ১২৫+০.০৪০ | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | ১২৫-০.০৪৩-০।083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | ১৩০-০.০৪৩-০।083 | ১৩৫+০.০৪০ | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | ১৩৫-০.০৪৩-০।083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | ১৪০-০.০৪৩-০।083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | ১৪৫-০.০৪৩-০।083 | 150+0.040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | ১৫৫-০.০৪৩-০।083 | ১৬০+০.০৪০ ০ | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | ১৬৫-০.০৪৩-০।083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | ১৭৫-০.০৪৩-০।083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | ১৮৫-০.০৫০-০।096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | ১৯৫-০.০৫০-০।096 | 200+0.046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | ২০৫-০.০৫০-০096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | ২১৫-০.০৫০-০।096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | ২২৫-০.০৫০-০096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | ২৩৫-০.০৫০-০।096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | ২৪৫-০.০৫০-০096 | 250+0.046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | ২৬০-০.০৫৬-০108 | ২৬৫+০.০৫২ | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | ২৮০-০.০৫৬-০।108 | ২৮৫+০.০৫২ | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | ৩০০-০.০৫৬-০108 | 305+0.052 0 | 30080 | 300100 | 300120 |
স্লাইড ব্রোঞ্জের প্লেইন লেয়ারগুলি ফ্ল্যাঞ্জ সহ বা ছাড়াই রেডিয়াল এবং অক্ষীয় আন্দোলনের জন্য ডিজাইন করা হয়েছে। লেয়ারগুলি একটি শীতল গঠনের সমতুল্য রঙের আবৃত।
PBG 50556430-BRM80 ফ্ল্যাঞ্জ এবং গর্ত দিয়ে
PBG 70758440-BRM80
PBG 60657450-BRM80

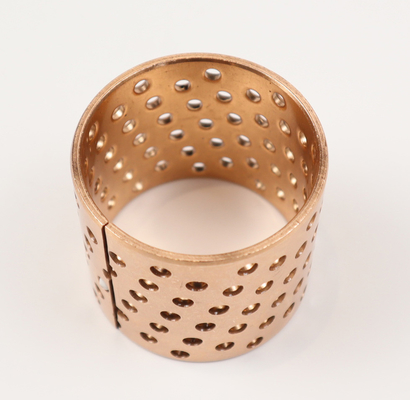

WB802WF সিরিজ FB092 ব্রোঞ্জের ভারবহন পাতলা প্রাচীরের ভারবহন, যা ব্রোঞ্জ উপাদান থেকে তৈরি এবং সমানভাবে এবং সুশৃঙ্খল তেল ভরাট গর্ত প্রক্রিয়াজাত করা হয়। সমাবেশের পরে,তৈলাক্তকরণ তেল ইনজেকশন করা হয় এবং শেষ মুখ সীল ব্যবহারের জন্য কনফিগার করা হয়. ভারবহন বড় তেল সঞ্চয়, সুবিধাজনক ইনস্টলেশন, ছোট নকশা ভলিউম সুবিধা আছে, এবং তামা bushing ব্যবহার প্রতিস্থাপন করতে পারেন, ব্যাপকভাবে খরচ কমাতে পারেন।
ব্যাপকভাবে উত্তোলন যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, গাড়ী ট্র্যাক্টর চ্যাসি, মেশিন টুল শিল্প, খনির যন্ত্রপাতি, গাড়ী ড্রাইভ শ্যাফ্ট, গাড়ী পরিবর্তন গিয়ার বক্স, জেনারেটর, ক্রেন,ধাতুবিদ্যা যন্ত্রপাতি এবং কনভেয়র, লিফট, রোলিং ফিল্ড মেশিন, লেভেলিং মেশিন এবং অন্যান্য মাঝারি লোড, কম গতির অনুষ্ঠান।
প্লেইন বিয়ারিং বুশ
ফ্ল্যাঞ্জ বহনকারী সরল ঝোপ

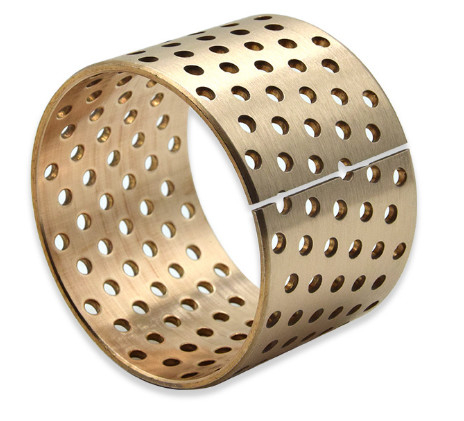

FB090 ব্রোঞ্জের ভারবহন উচ্চ ঘনত্বের তামা খাদ স্ট্রিপ থেকে তৈরি করা হয়। ব্যবহারকারীদের প্রয়োজন অনুযায়ী পৃষ্ঠটি হীরা বা অর্ধগোলকীয় তেল গর্ত এবং গর্তগুলি ঘূর্ণিত হতে পারে।এর উচ্চ ঘনত্বের সুবিধা রয়েছে, বড় ভারবহন ক্ষমতা, ভাল পরিধান প্রতিরোধের, দীর্ঘ সেবা জীবন, ইত্যাদি, ঐতিহ্যগত ঢালাই তামার হাতা প্রতিস্থাপন, যান্ত্রিক ভলিউম কমাতে পারেন, খরচ কমাতে।উত্তোলন যন্ত্রপাতিতে ব্যাপকভাবে ব্যবহৃত হয়, নির্মাণ যন্ত্রপাতি, গাড়ির ট্র্যাক্টর শ্যাসি, যন্ত্রপাতি শিল্প, খনির যন্ত্রপাতি, গাড়ির ড্রাইভ শ্যাফ্ট, গাড়ির পরিবর্তন গিয়ারবক্স, জেনারেটর, ক্রেন, ধাতব যন্ত্রপাতি এবং কনভেয়র, লিফট,রোলিং ফিল্ড মেশিন, লেভেলিং মেশিন এবং অন্যান্য মাঝারি লোড, কম গতির অনুষ্ঠান।
| তথ্য | কোড | FB-092 |
| উপাদান | CuSn8P(Qsn8-0.3) | |
| অ্যাপ্লিকেশন | পণ্যগুলি ব্যাপকভাবে কৃষি যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, ইঞ্জিনিয়ারিং যন্ত্রপাতিতে ব্যবহৃত হয়। | |
| ঘনত্ব g/cm3 | 8.8 | |
| সর্বাধিক লোড ক্ষমতা N/mm2 | 120 | |
| সর্বাধিক লাইন গতি V | গ্রীস লুব্রিকেশন m/s | 2.5 |
| পিভি মানের সীমা | গ্রীস লুব্রিকেশন N/mm2·m/s | 2.8 |
| টান শক্তি N/mm2 | > ৪৬০ | |
| ইন্ডেক্স স্ট্রেংথ N/mm2 | > ২৮০ | |
| কঠোরতা HB | ৯০-১৫০ | |
| ঘর্ষণ সহগ u | 0.06 ~ 0.15 | |
| জমজমাট অক্ষ | কঠোরতা HRC | ≥৫০ |
| রুক্ষতা Ra | 0.4~1.0 | |
| কাজের তাপমাত্রা °C | -40 ~ +150 | |
| তাপ পরিবাহিতা W/mk | 58 | |
| লিনিয়ার এক্সপেনশন কোয়ালিফায়েন্ট | 18.৫×১০-৬/কে | |
| ক্যাটালগে প্রদর্শিত স্ট্যান্ডার্ড পণ্য ছাড়াও, আপনি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী অ-স্ট্যান্ডার্ড পণ্য সরবরাহ বা অর্ডার করতে পারেন। | ||
লেয়ারটি তেল বা গ্রীস তৈলাক্তকরণের জন্য ডিজাইন করা হয়েছে। ফ্ল্যাঞ্জ সহ বা ছাড়াই উপলব্ধ।
BRM10 এর স্লাইডিং পৃষ্ঠের রম্বোড লিব্রেশন পকেট রয়েছে। BRM80 এর স্লাইডিং পৃষ্ঠের ছিদ্র রয়েছে।
