| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | গ্রাফাইট লাগানো পিতলের ঝোপ |
| MOQ.: | আলোচনা সাপেক্ষে |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি/টি |
| সরবরাহের ক্ষমতা: | গ্রাফাইট প্লাগ ব্রাস বুশিং বুশিংস অনলাইন |

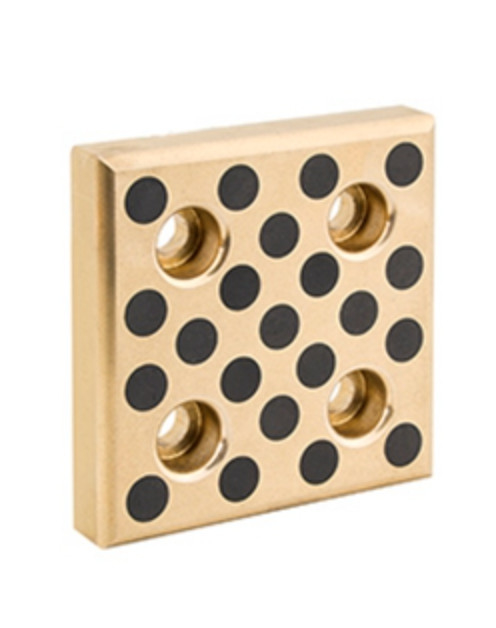

C86300 অ্যালয় সলিড লুব্রিকেন্ট গাইড রেল ওয়্যার প্যাড জেএসপি প্লেট একটি বিশেষ উপাদান যা বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে গাইড রেলগুলির জন্য উচ্চতর পরিধান প্রতিরোধের এবং লুব্রিকেশন সরবরাহ করার জন্য ডিজাইন করা হয়েছে। C86300 অ্যালয় দিয়ে তৈরি, এটি উচ্চ শক্তি এবং স্থায়িত্ব সহ চমৎকার যান্ত্রিক বৈশিষ্ট্য সরবরাহ করে।
ওয়্যার প্যাডে একত্রিত কঠিন লুব্রিকেন্ট উচ্চ ঘর্ষণ পরিবেশে মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করে। এই লুব্রিকেন্ট কার্যকরভাবে ঘর্ষণ এবং তাপ উৎপাদন হ্রাস করে, গাইড রেলের পরিধান এবং টিয়ার হ্রাস করে।
এই ওয়্যার প্যাডের জেএসপি প্লেট ডিজাইন সহজ ইনস্টলেশন এবং গাইড রেলে সুরক্ষিত সংযুক্তি নিশ্চিত করে। এটি একটি স্থিতিশীল এবং নির্ভরযোগ্য সমর্থন পৃষ্ঠ সরবরাহ করে, যা গাইড রেলের অতিরিক্ত পরিধান এবং ক্ষতি প্রতিরোধ করে।
C86300 অ্যালয় সলিড লুব্রিকেন্ট গাইড রেল ওয়্যার প্যাড জেএসপি প্লেট ভারী শুল্কের যন্ত্রপাতি, অটোমেশন সিস্টেম এবং পরিবহন সরঞ্জাম সহ বিস্তৃত শিল্প সেটিংসে ব্যবহারের জন্য উপযুক্ত। এর শক্তিশালী নির্মাণ এবং লুব্রিকেশন বৈশিষ্ট্য এটিকে পরিধান কমাতে এবং গাইড রেলের কর্মক্ষমতা উন্নত করার জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
সংক্ষেপে, C86300 অ্যালয় সলিড লুব্রিকেন্ট গাইড রেল ওয়্যার প্যাড জেএসপি প্লেট শিল্প অ্যাপ্লিকেশনগুলিতে গাইড রেলগুলির পরিধান প্রতিরোধ ক্ষমতা এবং লুব্রিকেশন বাড়ানোর জন্য অত্যন্ত কার্যকর সমাধান সরবরাহ করে। এর উচ্চতর কর্মক্ষমতা মসৃণ অপারেশন, দীর্ঘ পরিষেবা জীবন এবং রক্ষণাবেক্ষণ খরচ হ্রাস নিশ্চিত করে।
|
| নং। | DIN | উপাদান নং। | পদবি | ASTM স্ট্যান্ডার্ড | আনুপাতিক | ঘনত্ব (g/cm³) | 0.2% স্ট্রেইন (MPa) | টান শক্তি (MPa) | স্ট্রেইন (%) | ই-মডুলাস (MPa) | কঠোরতা (HB) | অ্যাপ্লিকেশন |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ভাল শক্তি এবং জারা প্রতিরোধের প্রয়োজন এমন উপাদানগুলির জন্য স্বয়ংচালিত, মহাকাশ এবং মেরিন ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয়। বহুমুখীতা এবং কর্মক্ষমতার জন্য আন্তর্জাতিকভাবে স্বীকৃত। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | সাধারণত বিয়ারিং, বুশিং এবং উপাদান তৈরিতে ব্যবহৃত হয় যার জন্য উচ্চ লোড ক্ষমতা এবং পরিধান প্রতিরোধের প্রয়োজন, বিশেষ করে সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে। |
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | মেরিন, মহাকাশ এবং ভারী যন্ত্রপাতিতে বিয়ারিং এবং উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। চরম লোড এবং উচ্চ ক্ষয়কারী পরিবেশের জন্য পরিচিত। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ভারী শুল্ক বিয়ারিং, জলবাহী উপাদান এবং সামুদ্রিক হার্ডওয়্যারে ব্যবহৃত হয়। উচ্চ লোড এবং ক্ষয়কারী আক্রমণের প্রতিরোধের জন্য ডিজাইন করা হয়েছে। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | সাধারণত বিয়ারিং, গিয়ার এবং উচ্চ পরিধান প্রতিরোধের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। ভাল মেশিনেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, বিশেষ করে সমুদ্রের জলের পরিবেশে। তালিকাভুক্ত বিষয়বস্তুর সমস্ত অধিকার https://www.viiplus.com/ দ্বারা সংরক্ষিত |
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| দ্রষ্টব্য: ডেলিভারি ফর্ম কোড: .01 = বালি ঢালাই, .02 = মাধ্যাকর্ষণ ঢালাই, .03 = কেন্দ্রাতিগ ঢালাই, .04 = অবিচ্ছিন্ন ঢালাই। | ||||||||||||
গঠন
① কঠিন লুব্রিকেন্ট ফিল্ম
② কঠিন লুব্রিকেন্ট প্লাগ
③ ব্রোঞ্জ ব্যাক করা

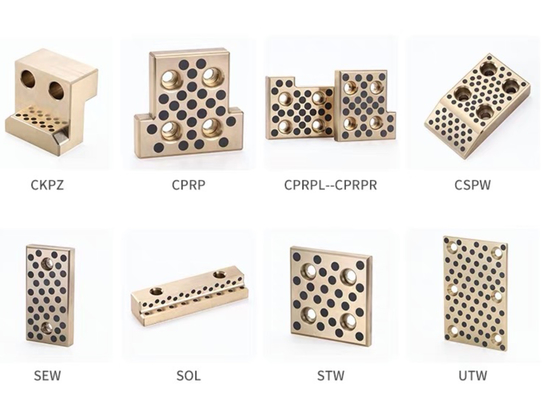

গাইড রেল, টি-আকৃতির, স্লাইড কোরের জন্য, তামার প্লেট
এই গাইড রেলগুলি উচ্চ পরিধান-প্রতিরোধী তামা ঢালাই খাদ দ্বারা গঠিত যার স্লাইডিং পৃষ্ঠগুলিতে কাজের অবস্থা অনুসারে কঠিন লুব্রিকেন্ট প্লাগগুলির একটি নির্দিষ্ট শতাংশ সমানভাবে সরবরাহ করা হয়, উচ্চ-শক্তির তামা খাদ একটি উচ্চ লোড-বহন ক্ষমতা সরবরাহ করে এবং কঠিন লুব্রিকেন্ট কম ঘর্ষণ ফিল্ম তৈরি করতে পারে।
প্রযুক্তিগত শুকনো অবস্থার অধীনে, বিয়ারিং পৃষ্ঠটি পুরু রান-ইন ফিল্মের সাথে ডিজাইন করা হয়েছে যা
প্রথম যোগাযোগের সময় কঠিন লুব্রিকেন্টকে কাউন্টার উপাদানে স্থানান্তর করতে সক্ষম করে।
অয়েললেস বিয়ারিং পরিদর্শন - নলাকার যন্ত্রাংশ পরিদর্শন
স্লিভ বিয়ারিং (গ্রাফাইট ইম্প্রেগনেটেড ব্রাস থেকে)

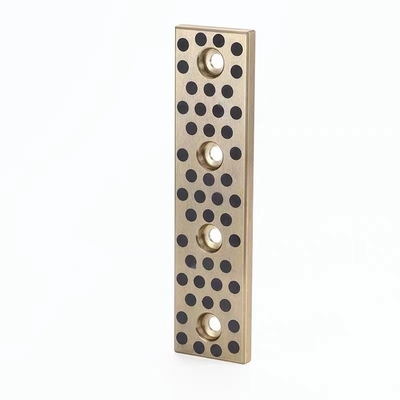

| তেল মুক্ত স্লাইড প্লেট ওয়্যার প্লেট, সাধারণ-উদ্দেশ্য টাইপ | ||||||||||
| ওয়্যার প্লেট-স্ব-লুব্রিকেটিং | W | L | বেধ | গর্ত | ফ্ল্যাট হেড বোল্ট | |||||
| A | B | C | D | E | কোড | পরিমাণ | ||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 18*75*10 | 18 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 18*100*10 | 100 | 10 | 25 | 50 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 18*125*10 | 125 | 10 | 25 | 75 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 18*150*10 | 150 | 10 | 25 | 100 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 28*75*10 | 28 | 75 | 10 | 15 | 45 | |||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 28*100*10 | 100 | 10 | 25 | 50 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 28*125*10 | 125 | 10 | 25 | 75 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 28*150*10 | 150 | 10 | 25 | 100 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*100*10 | 35 | 100 | 10 | 20 | 60 | M8 | ||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 3 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 4 | ||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 35*350*10 | 350 | 10 | 20 | 80 | 75 | 75 | 80 | 5 | ||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 38*75*10 | 38 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 38*100*10 | 100 | 10 | 25 | 50 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 38*125*10 | 125 | 10 | 25 | 75 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 38*150*10 | 150 | 10 | 25 | 100 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 48*75*10 | 48 | 75 | 10 | 15 | 45 | |||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট48*100*10 | 100 | 10 | 25 | 50 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 48*125*10 | 125 | 10 | 25 | 75 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 48*150*10 | 150 | 10 | 25 | 100 | ||||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*100*10 | 50 | 100 | 10 | 20 | 60 | M8 | ||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 4 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 5 | ||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 50*400*10 | 400 | 10 | 20 | 90 | 90 | 90 | 90 | 5 | ||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*150*10 | 75 | 150 | 10 | 20 | 110 | — | — | 4 | ||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*200*10 | 200 | 10 | 20 | 80 | 80 | — | 6 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*250*10 | 250 | 10 | 20 | 105 | 105 | — | 6 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*300*10 | 300 | 10 | 20 | 85 | 90 | 85 | 8 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*400*10 | 100 | 10 | 20 | 120 | 120 | 120 | 8 | |||
| জেএসপি তেল মুক্ত স্লাইড প্লেট 75*500*10 | 500 | 10 | 20 | 115 | 115 | 115 | 115 | 10 | ||
জেডিবি-1 কঠিন লুব্রিকেন্ট এম্বেডেড বিয়ারিং কাস্টিং ব্রোঞ্জ দিয়ে তৈরি করা হয় যাতে গ্রাফাইট সমানভাবে এম্বেড করা হয়। এটির সাধারণ বিয়ারিংয়ের চেয়ে উচ্চতর কর্মক্ষমতা রয়েছে যার লুব্রিকেশন তেল ফিল্মের উপর নির্ভর করে। ভারী শুল্ক, উচ্চ তাপমাত্রা, কম গতি, অ্যান্টি-জারা বা যেখানে তেল প্রবেশ করানো কঠিন, সেখানে এর কর্মক্ষমতা কঠোরতা এবং ঘর্ষণ উভয় ক্ষেত্রেই দ্বিগুণ হয়।
এটি ক্রমাগত ঢালাই মেশিন, খনির মেশিন, জাহাজ, এয়ার ইউআরবাইন, জলবাহী টারবাইন এবং প্লাস্টিক ইনজেকশন মোল্ডিং মেশিনে ব্যাপকভাবে প্রয়োগ করা যেতে পারে।
| মৌলিক উপাদান | CuZn25A16Fe3Mn3 | ডাইনামিক লোড | 100N/mm² |
| বেস কঠোরতা | HB210~245 | ঘর্ষণ সহগ | <0.16 |
| সর্বোচ্চ তাপমাত্রা | 300℃ | গতির সীমা | শুকনো 0.4m/s তেল 5m/s |
