| ব্র্যান্ড নাম: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| মডেল নম্বর: | JF800 JF720 JF700 বিমেটাল লিড-ফ্রি সমতল বিয়ারিংস |
| MOQ.: | 800 টুকরা / টুকরা (সর্বনিম্ন অর্ডার) |
| মূল্য: | $0.20 - $2.00 / Pieces ,Negotiable |
| অর্থ প্রদানের শর্তাবলী: | অগ্রণী ওয়েস্টার্ন ইউনিয়ন টিটি |
| সরবরাহের ক্ষমতা: | কাস্টিং বিমেটাল বুশিং, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, মেট্রিক স্ব লুব্রিকেটিং বুশিং, |

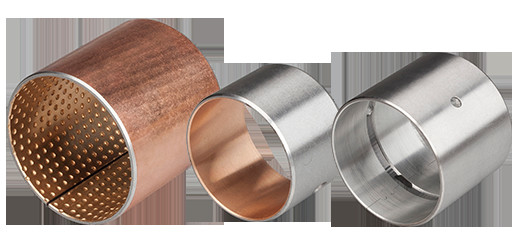

CuPb10Sn10 খাদ থেকে তৈরি সাধারণ টিন প্লাটিং বিমেটাল লেয়ারিং ঝোপগুলি একটি ধরণের লেয়ারিং ঝোপকে বোঝায় যা একটি বিমেটাল উপাদান, বিশেষত CuPb10Sn10 খাদ ব্যবহার করে নির্মিত হয়।এই খাদটি তামা (Cu) দিয়ে গঠিত, সীসা (পিবি) এবং টিন (এসএন) নির্দিষ্ট অনুপাতের সাথে, 10% সীসা এবং 10% টিনের সাথে।এই বহনকারী গুল্ম পৃষ্ঠের টিনের প্রলেপ অতিরিক্ত জারা প্রতিরোধের এবং পরিধান প্রতিরোধের প্রদান করে, তাদের স্থায়িত্ব এবং দীর্ঘায়ু উন্নত।
CuPb10Sn10 খাদটি প্রায়শই তার চমৎকার মেশিনযোগ্যতা, পরিধান প্রতিরোধের এবং স্ব-লুব্রিকেটিং বৈশিষ্ট্যগুলির কারণে ভারবহন অ্যাপ্লিকেশনগুলির জন্য বেছে নেওয়া হয়।যা সাধারণত CuPb10Sn10 খাদের আচ্ছাদন সহ একটি ইস্পাত ব্যাকপ্যাক নিয়ে গঠিত, বহনকারী বুশকে উচ্চ লোড সহ্য করতে এবং কঠোর অপারেটিং অবস্থার অধীনে স্থিতিশীল পারফরম্যান্স সরবরাহ করতে দেয়।
CuPb10Sn10 খাদ পৃষ্ঠের টিনের লেপ শুধুমাত্র জারা প্রতিরোধের বৃদ্ধি করে না কিন্তু একটি প্রতিরক্ষামূলক স্তর হিসাবে কাজ করে, ধ্বংসাবশেষ, আর্দ্রতা, বা অন্যান্য দূষণকারী দ্বারা ক্ষতির সম্ভাবনা হ্রাস করে.এটি অটোমোটিভ, যন্ত্রপাতি এবং ভারী সরঞ্জাম সহ বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য ভারবহন ঝোপগুলি উপযুক্ত করে তোলে।
সংক্ষেপে, CuPb10Sn10 খাদ থেকে তৈরি সাধারণ টিন প্লাটিং বিমেটাল লেয়ারিং ঝোপগুলি নির্ভরযোগ্য এবং টেকসই উপাদান যা দুর্দান্ত পরিধান এবং জারা প্রতিরোধের প্রস্তাব দেয়,তাদের চাহিদাপূর্ণ ভারবহন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে.
| JF800 অ্যালোয় কোড এবং সংশ্লিষ্ট আন্তর্জাতিক কোড | |||
| পণ্যের কোড | অ্যালোয় কোড | অ্যালোয়ের কঠোরতা | সংশ্লিষ্ট আন্তর্জাতিক কোড |
| JF800 | CuPb10Sn10 | ৬৯-৯০ HB | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, FEDERAL MOGUL-HF2, DAIDO-L10, ACL-F100 |
উপাদানইস্পাত+CuPb10Sn10, ইস্পাত+CuPb24Sn4, ইস্পাত+CuPb24Sn, ইস্পাত+CuPb30 ইস্পাত+CuPb10Sn10+গ্রাফাইট.আপনি দ্রুত এবং তাত্ক্ষণিক শিপিং জন্য অনলাইন অর্ডার করতে পারেন. পণ্য নির্বাচন সাহায্য করার জন্য বা আমাদের ওয়েবসাইটে তালিকাভুক্ত না bushings খুঁজে পেতে আমাদের একটি কল বা আমাদের একটি ই-মেইল পাঠাতে দয়া করে.বুশিং ক্যাটালগ (প্লিন বিয়ারিং ক্যাটালগ) ব্রোঞ্জ সিরিজ বুশিং ক্যাটালগ সহ বিমেটাল আবৃত ইস্পাত - মেট্রিক [ফ্ল্যাঞ্জযুক্ত টাইপেও উপলব্ধ]
বিমেটাল বুশিং বিইং VSB-800.pdf বিমেটাল স্টীল ব্রোঞ্জ স্লিভ বুশ প্রস্তুতকারক.pd...
Manufacturer & Exporter Bimetal, Trimetal and Solid Cast Metal Bearings & Bushings,Bimetal Bearings_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49,রেফারেন্স এবং উপাদান বৈশিষ্ট্য নির্মাতারা কাস্টমাইজড বিমেটাল আর্ম বুশিং উত্পাদন, ব্রোঞ্জ স্টিল বুশিং এবং স্ব-লুব্রিকেটিং লেয়ার এবং অন্যান্য স্ব-লুব্রিকেটিং লেয়ার সরবরাহকারী। সরল লেয়ার সমাধানগুলিতে বিশেষজ্ঞ। www.bronzegleitlager.com নেতৃস্থানীয় bimetal bearings sourcing এবং স্লাইডিং ভারবহন
সরবরাহকারী আবিষ্কার অনলাইন ওয়েবসাইট ক্রয় পেশাদার, প্রকৌশলী, উদ্ভিদ ও সুবিধা ব্যবস্থাপনা এবং ব্যবসা...
ইস্পাত ব্যাকড লিড ব্রোঞ্জঃ
DIN CuPb10Sn, SAE797, UNS C93700, ফেডারেল মোগুল / তালহো এইচএফ 2, গ্লেকলার এসওয়াই, SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, GLYCO-68, ACL-F250, SAE794
ইস্পাত সমর্থিত কপার-লেড খাদঃ CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 বিমেটালিক বিয়ারিং এর তেল গর্ত সহ ইস্পাত-ব্রোঞ্জের বুশ চীন এর উত্স পাম্প বুশিং & বিমেটাল বিয়ারিং অনলাইন বিক্রয় বিমটেল বিয়ারিংঃ BM JF600 JF650 JF700 JF720 বর্ণনা
বিমেটালিক বুশিংটি খাদ আবরণ উপাদান সহ ইস্পাত স্ট্রিপ থেকে গঠিত হয়। খাদ আবৃত পৃষ্ঠটি বিভিন্ন অ্যাপ্লিকেশন অনুযায়ী মেশিনযুক্ত তেল গর্ত, গর্ত, গঠিত ইন্ডেন্টেশন ইত্যাদি হতে পারে।এটি উচ্চ লোডের জন্য উপযুক্ত, নিম্ন গতির দোলনা এবং ঘূর্ণন আন্দোলন।
VIIPLUS চীন BiMetal বুশিং লোড ক্ষমতা তৈল গর্ত, grooves, ইত্যাদি দ্বারা উন্নত করা যেতে পারে, তৈলাক্তকরণ অবস্থার উপর নির্ভর করে।একটি শুকনো বিয়ারিং এছাড়াও তৈলাক্ত অবস্থার অধীনে ব্যবহার করা যেতে পারে.
বিমেটালিক লেয়ারিংস্টিলের পিছনে ম্যাট্রিক্স হিসাবে, পৃষ্ঠ sintered তামা, টিন খাদ, ঘূর্ণিত রোলিং bearings, মান খাদ উপকরণ হয়ঃCuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu
যেহেতু বেস প্লেটটি কম কার্বন ইস্পাত থেকে তৈরি, তাই শ্যাফ স্লিভের বাইরের ব্যাসার্ধের মেশিনিং নির্ভুলতা নিশ্চিত করা হয়।পণ্যটি সিট হোলের মধ্যে লোড করার পরে স্ক্রু ফিক্সিংয়ের প্রয়োজন নেই. বাহ্যিক বৃত্তের উপস্থিতি রোধ করার জন্য হস্তক্ষেপ ফিট নির্ভর করা যেতে পারে।
অভ্যন্তরীণ পৃষ্ঠের খাদের রাসায়নিক রচনা পরিবর্তন বিভিন্ন ভারবহন চাপ, বিভিন্ন পরিষেবা তাপমাত্রা এবং বিভিন্ন স্লাইডিং গতির প্রয়োজনীয়তা পূরণ করতে পারে।বিভিন্ন কাঠামোর তেল খাঁজ উত্পাদন মধ্যে ঘর্ষণ পৃষ্ঠ জন্য ডিজাইন করা হয়, এবং তেল গহ্বর তেল তৈলাক্তকরণের বিভিন্ন উপায়ে প্রয়োজনীয়তা পূরণ করতে পারে এবং অক্ষের কামড়ের ঘটনা প্রতিরোধ করতে পারে।
| পার্ট নং. | টেকনিক্যাল তথ্য | |||||||||
| সপ্তম | নামমাত্র ব্যাসার্ধ | দেয়াল বেধ s3 | প্রস্থ | শ্যাফট-φ ডিজে,এইচ৮ | হাউজিং φ DH, H7 |
H7 হাউজিং মধ্যে Bush-φ Di,a Ass. | ক্লিয়ারেন্স সিডি | তেলের গর্ত φ | ||
| ডি | করো | ম্যাক্স. মিনিট। |
বি | ম্যাক্স. মিনিট। |
ম্যাক্স. মিনিট। |
ম্যাক্স. মিনিট। |
ম্যাক্স. মিনিট। |
ডিএল | ||
| PM2015SY | 20 | 23 | 1.490 1.430 |
15 | 20.000 19.967 |
23.021 23.000 |
+০।161 +০।020 |
0.194 0.020 |
4 | |
| PM2025SY | 20 | 23 | 25 | |||||||
| PM2030SY | 20 | 23 | 30 | |||||||
| PM2215SY | 22 | 25 | 15 | 22.000 21.967 |
25.021 25.000 |
6 | ||||
| PM2220SY | 22 | 25 | 20 | |||||||
| PM2225SY | 22 | 25 | 25 | |||||||
| PM2230SY | 22 | 25 | 30 | |||||||
| PM2515SY | 25 | 28 | 15 | 25.000 24.967 |
28.021 28.000 |
|||||
| PM2520SY | 25 | 28 | 20 | |||||||
| PM2525SY | 25 | 28 | 25 | |||||||
| PM2530SY | 25 | 28 | 30 | |||||||
| PM2815SY | 28 | 32 | 1.980 1.920 |
15 | 28.000 27.967 |
32.025 32.000 |
+০।185 +০।040 |
0.218 0.040 |
||
| PM2820SY | 28 | 32 | 20 | |||||||
| PM2825SY | 28 | 32 | 25 | |||||||
| PM2830SY | 28 | 32 | 30 | |||||||
| PM3015SY | 30 | 34 | 15 | 30.000 29.967 |
34.025 34.000 |
|||||
| PM3020SY | 30 | 34 | 20 | |||||||
| PM3025SY | 30 | 34 | 25 | |||||||
| PM3030SY | 30 | 34 | 30 | |||||||
| PM3040SY | 30 | 34 | 40 | |||||||
| PM3230SY | 32 | 36 | 30 | 32.000 31.961 |
36.025 36.000 |
0.224 0.040 |
||||
| PM3240SY | 32 | 36 | 40 | |||||||
| PM3515SY | 35 | 39 | 15 | 35.000 34.961 |
39.025 39.000 |
|||||
| PM3520SY | 35 | 39 | 20 | |||||||
| PM3525SY | 35 | 39 | 25 | |||||||
| PM3530SY | 35 | 39 | 30 | |||||||
| PM3535SY | 35 | 39 | 35 | |||||||
| PM3540SY | 35 | 39 | 40 | |||||||
| PM3545SY | 35 | 39 | 45 | |||||||
| PM3550SY | 35 | 39 | 50 | |||||||
| PM4020SY | 40 | 44 | 20 | 40.000 39.961 |
44.025 44.000 |
8 | ||||
| PM4030SY | 40 | 44 | 30 | |||||||
| PM4040SY | 40 | 44 | 40 | |||||||
| PM4050SY | 40 | 44 | 50 | |||||||
| PM4060SY | 40 | 44 | 60 | |||||||
| PM4530SY | 45 | 50 | 2.460 2.400 |
30 | 45.000 44.961 |
50.025 50.000 |
+০।225 +০।080 |
0.264 0.080 |
||
| PM4540SY | 45 | 50 | 40 | |||||||
| PM4550SY | 45 | 50 | 50 | |||||||
| PM4560SY | 45 | 50 | 60 | |||||||
| PM5020SY | 50 | 55 | 20 | 50.000 49.961 |
55.030 55.000 |
+০।230 +০।080 |
0.269 0.080 |
|||
| PM5030SY | 50 | 55 | 30 | |||||||
| PM5040SY | 50 | 55 | 40 | |||||||
| PM5050SY | 50 | 55 | 50 | |||||||
| PM5060SY | 50 | 55 | 60 | |||||||
| PM5535SY | 55 | 60 | 35 | 55.000 54.954 |
60.030 60.000 |
0.276 0.080 |
||||
| PM5540SY | 55 | 60 | 40 | |||||||
| PM5555SY | 55 | 60 | 55 | |||||||
| PM5560SY | 55 | 60 | 60 | |||||||
| PM6030SY | 60 | 65 | 30 | 60.000 59.954 |
65.030 65.000 |
|||||
| PM6040SY | 60 | 65 | 40 | |||||||
| PM6060SY | 60 | 65 | 60 | |||||||
| PM6070SY | 60 | 65 | 70 | |||||||
| PM6540SY | 65 | 70 | 40 | 65.000 64.954 |
70.030 70.000 |
|||||
| PM6550SY | 65 | 70 | 50 | |||||||
| PM6560SY | 65 | 70 | 60 | |||||||
| PM6570SY | 65 | 70 | 70 | |||||||
| পার্ট নং. | টেকনিক্যাল তথ্য | |||||||||
| সপ্তম | নামমাত্র ব্যাসার্ধ | দেয়াল বেধ s3 | প্রস্থ | শ্যাফ্ট-φDj,h8 | আবাসন φ DH, H7 |
H7 হাউজিং মধ্যে Bush-φ Di,a Ass. | ক্লিয়ারেন্স | তেলের গর্ত 0 | ||
| ডি, | করো | সর্বোচ্চ. মিনিট. | বি | সর্বোচ্চ. মিনিট. | সর্বোচ্চ. মিনিট. | সর্বোচ্চ. মিনিট. | সর্বোচ্চ. মিনিট. | ডিএল | ||
| PM7030SY | 70 | 75 | 2.460 2.400 |
30 | 70.000 69.954 |
75.030 75.000 |
+০।230 +০।080 |
0.276 0.080 |
8 | |
| PM7040SY | 70 | 75 | 40 | |||||||
| PM7045SY | 70 | 75 | 45 | |||||||
| PM7050SY | 70 | 75 | 50 | |||||||
| PM7065SY | 70 | 75 | 65 | |||||||
| PM7080SY | 70 | 75 | 80 | |||||||
| PM7540SY | 75 | 80 | 40 | 75.000 74.954 |
80.030 80.000 |
+০।235 +০।080 |
0.281 0.080 |
9.5 | ||
| PM7560SY | 75 | 80 | 60 | |||||||
| PM7580SY | 75 | 80 | 80 | |||||||
| PM8040SY | 80 | 85 | 40 | 80.000 79.954 |
85.035 85.000 |
|||||
| PM8060SY | 80 | 85 | 60 | |||||||
| PM8075SY | 80 | 85 | 75 | |||||||
| PM8080SY | 80 | 85 | 80 | |||||||
| PM8560SY | 85 | 90 | 60 | 85.000 85.946 |
90.035 90.000 |
0.289 0.080 |
||||
| PM9040SY | 90 | 95 | 40 | 90.000 89.946 |
95.035 95.000 |
|||||
| PM9070SY | 90 | 95 | 70 | |||||||
| PM9090SY | 90 | 95 | 90 | |||||||
| PM10040SY | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| PM10050SY | 100 | 105 | 50 | |||||||
| PM10060SY | 100 | 105 | 60 | |||||||
| PM10080SY | 100 | 105 | 80 | |||||||
| PM10095SY | 100 | 105 | 95 | |||||||
| PM12050SY | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+০।240 +০।080 |
0.294 0.080 |
|||
| PM13560SY | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| সপ্তম | ভিতরে φ ডিজে সর্বোচ্চ. মিনিট. |
বাইরে φ Do সর্বোচ্চ. মিনিট. |
বেধ ST সর্বোচ্চ. মিনিট. |
ডুয়েল হোল φ Dd সর্বোচ্চ. মিনিট. |
পিচ সার্কেল φ dP সর্বোচ্চ. মিনিট. |
রিসেস গভীরতা Ha সর্বোচ্চ. মিনিট. |
||||
| WC30SY | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| WC35SY | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40SY | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45SY | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| WC50SY | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
রোলড শুকনো স্লাইডিং লেয়ার ()
ইস্পাত + ব্রোঞ্জ পাউডার + CuPb24Sn4 এবং অন্যান্য
CuPb24Sn4আচ্ছাদিত (রক্ষণাবেক্ষণ মুক্ত), স্ব-লুব্রিকেটেড সাধারণ বা ফ্ল্যাঞ্জযুক্ত বিয়ারিং, থ্রাস্ট ওয়াশার এবং স্ট্রিপ, সিন্টারযুক্ত ব্রোঞ্জের স্তর দিয়ে ভরা কার্বন ইস্পাত শেলCuPb24Sn4
Bimetal প্রয়োগ, তেল তৈলাক্তকরণ অবস্থার সঙ্গে ডিজাইন করা আবশ্যক, উচ্চ লোড এবং কম গতির ঘূর্ণন, সুইং গতি জন্য উপযুক্ত।এটি ব্যাপকভাবে অটোমোবাইল ভারসাম্য সেতু ব্যবহার করা হয়েছে, স্প্রিং প্লেট সিট হোল, ব্রেক জুতা, স্টিয়ারিং নখ, গতি সংযোগ রড, পঞ্চ স্লাইডিং অংশ, বুলডোজার সমর্থন, ভারী ড্রাইভিং হুইল, গিয়ার বক্স, তেল পাম্প, সিলিন্ডার, ইঞ্জিন, ক্লচ ইত্যাদি।খনির যন্ত্রপাতিতেও ব্যাপকভাবে ব্যবহৃত হয়টার্বো কার, নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি, ইস্পাত রোলিং যন্ত্রপাতি ইত্যাদি।
কার্বন ইস্পাত + তামা পাউডার
স্ট্যান্ডার্ড মাত্রায় পাওয়া যায়
· সিলিন্ডারিকাল ঝোপ
· ফ্ল্যাঞ্জযুক্ত গুল্ম
· থ্রাস্ট ওয়াশার
· ফ্ল্যাঞ্জযুক্ত ওয়াশার
· স্লাইডিং প্লেট
পার্টস আন্তর্জাতিক মান অনুযায়ী মৌলিক মাত্রা (অভ্যন্তরীণ ব্যাসার্ধ, বাইরের ব্যাসার্ধ, দৈর্ঘ্য, ইত্যাদি) সঙ্গে ভারবহন পণ্য বিস্তৃত জন্য স্ট্যান্ডার্ড মাপ পাওয়া যায়।অতিরিক্ত ফাংশন সঙ্গে বিশেষ bearings গ্রাহকের স্পেসিফিকেশন এবং প্রয়োজনীয়তা অনুযায়ী উত্পাদিত হতে পারে.
একটি অ্যাপ্লিকেশন ইঞ্জিনিয়ারের সাথে আপনার প্রকল্প শুরু করুনবিমেটাল বুশিং
viiplus পণ্যগুলি সমস্ত শিল্প ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়
হাইড্রোলিক এবং বায়ুসংক্রান্ত শিল্পে ব্যাপকভাবে ব্যবহৃত, যন্ত্রপাতি শিল্প, প্লাস্টিক যন্ত্রপাতি শিল্প, উত্তোলন এবং হ্যান্ডলিং যন্ত্রপাতি, বন্দর যন্ত্রপাতি, অফিস, ফিটনেস যন্ত্রপাতি,টেক্সটাইল যন্ত্রপাতি, খাদ্য প্যাকেজিং, ভরাট যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, মুদ্রণ ও প্যাকেজিং, কাগজ তৈরির যন্ত্রপাতি, অটোমোবাইল, রেলওয়ে বাষ্পীভবন, জাহাজ নির্মাণ শিল্প, প্রেস,ধাতুবিদ্যা যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি ইত্যাদি
