| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | গভীর খাঁজ বল ভারবহন |
| MOQ.: | বিনিমেয় |
| মূল্য: | Price Graphite Wear Plate Parts Factory Price |
| অর্থ প্রদানের শর্তাবলী: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | ব্রোঞ্জ বুশিংস অনলাইন • স্লাইডিং বিয়ারিংস উত্পাদনকারী • স্ব-তৈলাক্তকরণ বুশিং সরবরাহকারী |

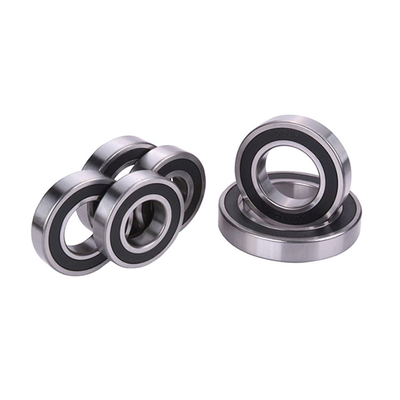

Gcr15 কৌণিক যোগাযোগ বল বিয়ারিং উচ্চ লোড হ্যান্ডেল এবং মসৃণ, দক্ষ ঘূর্ণন প্রদান করার জন্য ডিজাইন করা সুনির্দিষ্ট উত্পাদিত উপাদান।এই বিয়ারিংগুলির একটি অনন্য কৌণিক যোগাযোগ নকশা রয়েছে যা তাদের লোডগুলি সমানভাবে বিতরণ করতে এবং ঘর্ষণকে হ্রাস করতে দেয়, যার ফলে দীর্ঘতর সেবা জীবন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস পায়।
এই বিয়ারিংগুলি তৈরিতে ব্যবহৃত SAE52100 স্টিলটি তার উচ্চ শক্তি, অনমনীয়তা এবং পরিধান প্রতিরোধের জন্য পরিচিত।এই উপাদানটি বিশেষভাবে চয়ন করা হয়েছে কারণ এটি চরম লোড এবং কঠোর অপারেটিং অবস্থার প্রতিরোধ করার ক্ষমতা, এমনকি সবচেয়ে চ্যালেঞ্জিং অ্যাপ্লিকেশনগুলিতেও নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে।
এছাড়াও, লেয়ারগুলি Si3N4 সিরামিক বল দিয়ে সজ্জিত, যা প্রচলিত ইস্পাত বলের তুলনায় উচ্চতর কঠোরতা, অনমনীয়তা এবং জারা প্রতিরোধের প্রস্তাব দেয়।সিরামিক বলগুলিরও কম ঘর্ষণ সহগ রয়েছে, যার ফলে তাপ উত্পাদন এবং শক্তি খরচ হ্রাস পায়।SAE52100 ইস্পাত এবং Si3N4 সিরামিক বলের এই সমন্বয় একটি ভারবহন তৈরি করে যা শুধুমাত্র টেকসই নয় বরং শক্তি ব্যবহারের দিক থেকেও দক্ষ.
এই বেয়ারগুলির কৌণিক যোগাযোগের নকশা তাদের উভয় রেডিয়াল এবং অক্ষীয় লোডগুলিকে সমর্থন করতে দেয়, যা তাদের বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।অথবা অন্যান্য শিল্প যন্ত্রপাতি, SAE52100 ইস্পাত এবং Si3N4 সিরামিক বলগুলির সাথে Gcr15 কৌণিক যোগাযোগের বল বিয়ারিংগুলি মসৃণ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করার জন্য একটি নির্ভরযোগ্য এবং দক্ষ পছন্দ।
সেন্ট্রিপেটাল থ্রাস্ট লেয়ারগুলি মূলত রেডিয়াল এবং অক্ষীয় উভয় লোডের সাথে ট্রান্সমিশন শ্যাফ্টগুলির ইনস্টলেশন এবং ফিক্সিংয়ের জন্য ব্যবহৃত হয়।

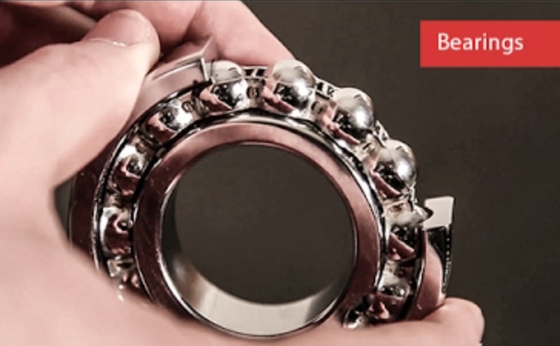

কৌণিক যোগাযোগের বল লেয়ারঅভ্যন্তরীণ এবং বাইরের আঙ্গুলের রেসওয়েগুলি রয়েছে যা লেয়ার অক্ষের দিকের তুলনায় একে অপরের তুলনায় স্থানান্তরিত হয়। এর অর্থ এই যে এই লেয়ারগুলি সম্মিলিত বোঝা সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, অর্থাৎএকই সময়ে কাজকারী রেডিয়াল এবং অক্ষীয় লোড.
কোণীয় পরিচিতি বল বিয়ারিং এর অক্ষীয় লোড বহন ক্ষমতা পরিচিতি কোণ বৃদ্ধি হিসাবে বৃদ্ধি পায়।যোগাযোগের কোণটি বলের যোগাযোগের পয়েন্টগুলি এবং রেডিয়াল সমতলে রেসওয়েগুলির মধ্যে সংযোগকারী লাইনের কোণ হিসাবে সংজ্ঞায়িত করা হয়, যার সাথেসমন্বিত লোড একটি রানওয়ে থেকে অন্য একটিতে প্রেরণ করা হয়, এবং একটি রেখা ভারবহন অক্ষের লম্ব।
| কোড | আইডি(মিমি) | ওডি(মিমি) | ডব্লিউ(মিমি) |
| ৭০০০ এসি | 10 | 26 | 8 |
| ৭০০১এসি | 12 | 28 | 8 |
| ৭০০২এসি | 15 | 32 | 9 |
| ৭০০৩এসি | 17 | 35 | 10 |
| ৭০০৪এসি | 20 | 42 | 12 |
| ৭০০৫এসি | 25 | 47 | 12 |
| ৭০০৬এসি | 30 | 55 | 13 |
| ৭০০৭এসি | 35 | 62 | 14 |
| ৭০০৮এসি | 40 | 68 | 15 |
| ৭০০৯এসি | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 এসি Y U জিএম পি 4
71904 এসি Y U জিএম পি 4
71905 এসি Y U জিএম P4
71907 এসি Y U জিএম P4
এসিঃ কোণীয় যোগাযোগ 25°
Y: পলিয়ামাইড খাঁচা (কিন্তু ফেনোলিক রজনও ভাল হতে পারে)
U: ইউনিভার্সাল টাইপ
GL: হালকা প্রি-লোড
জিএমঃ মাঝারি প্রি-লোড
এখানে এমন অ্যাপ্লিকেশনগুলির উদাহরণ দেওয়া হল যেখানে কোণীয় যোগাযোগের বল বিয়ারিং ব্যবহার করা যেতে পারেঃ
শিল্প পাম্প
শিল্পের গিয়ারবক্স
পুনর্নবীকরণযোগ্য শক্তি
কম্প্রেসার
শিল্পের বৈদ্যুতিক মোটর ও জেনারেটর
ট্রাক, ট্রেলার এবং বাস
ধাতু
ভিআইপিএলএস স্ট্যান্ডার্ড এবং সুনির্দিষ্ট কোণীয় যোগাযোগের বল লেয়ার সরবরাহ করতে পারে।
একক সারির কৌণিক যোগাযোগ বল লেয়ার
ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিং
চার পয়েন্ট যোগাযোগ বল বিয়ারিং
স্টীল, ব্রাস, পলিয়ামাইড, হার্ড টেক্সটাইল, মেশিনযুক্ত কঠিন ব্রাস
C = 15 ̊; AC = 25 ̊; B = 40 ̊ যোগাযোগ কোণ
SAE52100 ইস্পাত এবং Si3N4 সিরামিক (উপসর্গ HQ1)
ABEC-5, P5 = আইএসও ক্লাস 5 টোলারেন্স
ABEC-7, P4 = আইএসও ক্লাস 4 টোলারেন্স
ABEC-9, P2 = আইএসও ক্লাস 3 টোলারেন্স
