| ব্র্যান্ড নাম: | CHINA CUSTOM THERMOPLASTIC BUSHING SELF-LUBRICATING BEARINGS |
| মডেল নম্বর: | কাস্টম থার্মোপ্লাস্টিক এবং টেক্স ফ্যাব্রিক ওয়েট পিটিএফই / গ্লাস ফাইবার স্টেইনলেস স্টিল 316 বিয়ারিং |
| MOQ.: | > = 500 টুকরা |
| মূল্য: | negotiate |
| অর্থ প্রদানের শর্তাবলী: | আগাম টি / টি |
| সরবরাহের ক্ষমতা: | স্টেইনলেস স্টিল বুশিং নির্মাতারা স্ব লুব্রিকেটিং প্লেইন বিয়ারিংস সরবরাহকারী |
স্টেইনলেস স্টীল শীট, ব্রোঞ্জ লেপ এবং পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন) স্ট্রিপগুলির সমন্বয় ব্যতিক্রমী বৈশিষ্ট্যযুক্ত একটি অনন্য উপাদান তৈরি করে।এই উপাদানটি 1 এর বেধে পাওয়া যায়.5mm এবং 2.0mm, বিভিন্ন অ্যাপ্লিকেশনের জন্য বহুমুখিতা প্রদান করে।
স্টেইনলেস স্টিলের শীটটি বেস উপাদান হিসাবে কাজ করে, উচ্চতর জারা প্রতিরোধের, স্থায়িত্ব এবং শক্তি সরবরাহ করে।ব্রোঞ্জের লেপটি একটি সজ্জিত স্পর্শ যোগ করে এবং ক্ষয় এবং পরিধানের বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করেব্রোঞ্জ লেপটি বিভিন্ন কৌশল যেমন ইলেক্ট্রোপ্লেটিং বা পাউডার লেপ দ্বারা প্রয়োগ করা যেতে পারে, যাতে একটি অভিন্ন এবং টেকসই সমাপ্তি নিশ্চিত করা যায়।
পিটিএফই স্ট্রিপগুলি তৈলাক্তকরণ এবং পরিধান প্রতিরোধের জন্য উপাদানটিতে অন্তর্ভুক্ত করা হয়। পিটিএফই তার কম ঘর্ষণ সহগ এবং উচ্চ তাপমাত্রা এবং রাসায়নিকের প্রতিরোধের ক্ষমতা জন্য পরিচিত।স্ট্রিপগুলি ব্রোঞ্জ লেপ দিয়ে স্টেইনলেস স্টিলের শীটে এম্বেড বা লিপস্টিক করা যেতে পারে, উন্নত পারফরম্যান্স বৈশিষ্ট্য সঙ্গে একটি যৌগিক উপাদান তৈরি।
এই উপাদানটির 1.5 মিমি এবং 2.0 মিমি বেধ বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য নমনীয়তা সরবরাহ করে। পাতলা 1.5 মিমি বিকল্পটি হালকা দায়িত্বের অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত হতে পারে, যখন আরও পুরু 2.0mm সংস্করণ ভারী লোড এবং আরো চাহিদাপূর্ণ অবস্থার হ্যান্ডেল করতে পারেন.
স্টেইনলেস স্টীল, ব্রোঞ্জ লেপ এবং পিটিএফই স্ট্রিপগুলির সংমিশ্রণটি এমন একটি উপাদান তৈরি করে যা কেবলমাত্র চাক্ষুষভাবে আকর্ষণীয় নয় বরং কার্যকরীভাবেও উচ্চতর।এটি বিভিন্ন শিল্পে অ্যাপ্লিকেশনের জন্য উপযুক্তএই উপাদানটির ক্ষয় প্রতিরোধের, তৈলাক্ততা এবং পরিধান প্রতিরোধের এটিকে চাহিদাপূর্ণ পরিবেশে নির্ভরযোগ্য পছন্দ করে তোলে।

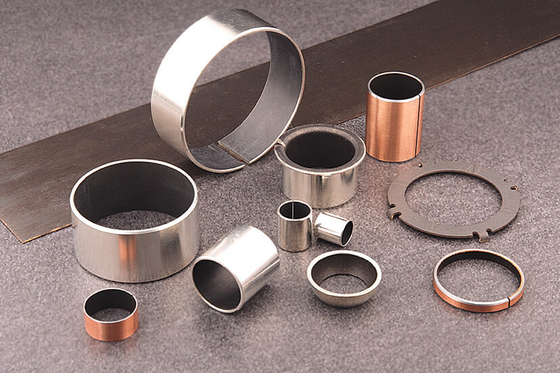

1. এসএস৩০৪ + ব্রোঞ্জ + পিটিএফই স্ট্রিপস দৈর্ঘ্য 1000 মিমি * প্রস্থ 200 মিমি * বেধ 1.5 মিমি
1. এসএস৩০৪ + ব্রোঞ্জ + পিটিএফই স্ট্রিপস দৈর্ঘ্য 1000 মিমি * প্রস্থ 200 মিমি * বেধ 2 মিমি
স্টেইনলেস স্টীল শীট স্ট্রিপএটি তেল-প্রতিরোধী, অ্যাসিড-প্রতিরোধী, ক্ষার-প্রতিরোধী এবং সমুদ্র-জল-প্রতিরোধী।পিটিইইউপরিভাগ স্তর, এবং তাই বিশেষভাবে খাদ্য যন্ত্রপাতি, ক্ষারীয় প্রবাহ মিটার, ফার্মাসিউটিক্যাল মেশিনের পাম্প গতি উপাদান, মুদ্রণ মেশিন রাসায়নিক প্রকৌশল মেশিনের বুশিং জন্য উপযুক্ত,এবং অন্যান্য সমুদ্র শিল্প. এটি একটি ট্রিপল স্তর কম্পোজিট বুশ, বেস উপাদান একটি ব্রোঞ্জ প্লেট এবং তাপ প্রতিরোধী ক্ষমতা ভরা একটি ফিল্ম হচ্ছেপিটিইইসিন্টারড গোলাকার ব্রোঞ্জের ইন্টারলেয়ারের উপর ক্যালেন্ডার করা হচ্ছে।
বুশগুলি ক্ষয়কারী পরিবেশে রাসায়নিক ভালভ, রাসায়নিক পাম্প, ফ্লো মিটার, খাদ্য শিল্প, ওষুধ শিল্পের জন্য উপযুক্ত।বায়ুসংক্রান্ত এবং হাইড্রোলিক সিলিন্ডারের জন্য রড গাইড. বায়ুসংক্রান্ত এবং জলবাহী সিলিন্ডারগুলির সংমিশ্রণ লগ. কনভেয়র-বেল্ট সিস্টেম, টেক্সটাইল মেশিন, অটোমোবাইল।
কম ঘর্ষণ এবং উচ্চ পরিধান প্রতিরোধের কোন তৈলাক্তকরণ ছাড়া।
স্টেইনলেস স্টীল লেয়ারে পিটিএফই বা পিটিএফই ফাইবারের কাপড় এবং অ্যারামাইড ফাইবার ধাতব সমর্থন উপর overlay ব্যবহার করা হয়,ফ্যাব্রিকের লোড ক্যাপাসিটি খুব বেশি এবং উচ্চ নির্ভুলতা কম গতি এবং ভারী ঘর্ষণের সাথে ভাল চালনা উচ্চতর পারফরম্যান্স, ব্যাপকভাবে নির্মাণ যন্ত্রপাতি, কৃষি যন্ত্রপাতি মত ভারী সরঞ্জাম ব্যবহার করা হয়।
দ্রষ্টব্যঃ ছবিতে প্রদর্শিত পণ্যগুলি বিভিন্ন কাজের অবস্থার উপর নির্ভর করে বিভিন্ন ম্যাট্রিক্স উপকরণও বেছে নিতে পারে, যেমন ব্রোঞ্জের স্তর (ভিএসবি -1 বি), স্টেইনলেস স্টিলের স্তর (ভিএসবি -1 এস),এবং সীসা মুক্ত (ভিএসবি-১ডাব্লু) সূত্রজাত পণ্য
| কর্মক্ষমতা সূচক | তারিখ | |
| সর্বাধিক লোড P | স্ট্যাটিক লোড | 250N/mm2 |
| ডায়নামিক লোড | 140N/mm2 | |
| সর্বাধিক রৈখিক গতি V | শুকনো ঘর্ষণ | 2.৫ মিটার/সেকেন্ড |
| তেল তৈলাক্তকরণ | 5.0 মিটার/সেকেন্ড | |
| উচ্চ PV মান | শুকনো ঘর্ষণ | 3.8N/mm2・m/s |
| তেল তৈলাক্তকরণ | 50N/mm2・m/s | |
| ঘর্ষণ সহগ μ | 0.04 ~ 0.20 | |
| তাপমাত্রার ব্যবহার | -195°C+280°C |
|
| তাপ পরিবাহিতা সহগ | 50W/m·K |
|
রেইনলেস স্টীল 316 / পিটিএফই ফাইবার কাপড়

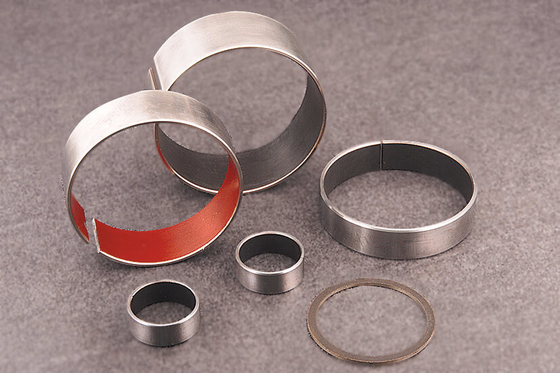

স্টেইনলেস স্টীল 316 Bearings + Fabric স্টেইনলেস স্টীল ভিত্তিক অ-তেল তৈলাক্ত
ভিপ্লাস একটি পেশাদার উত্পাদন স্টেইনলেস স্টীল বুশিং নির্মাতারা। স্টেইনলেস স্টীল থেকে তৈরি এবং রক্ষণাবেক্ষণ মুক্ত।
স্টেইনলেস স্টীল বুশিংআমরা স্টেইনলেস স্টীল 304 এবং 316 থেকে তৈরি ভারবহন উত্পাদন, উচ্চ শক্তি বৈশিষ্ট্য, পরিধান প্রতিরোধের,ক্ষয় প্রতিরোধের, এবং জারা প্রতিরোধের, ইত্যাদি পিটিএফই ফাইবার দিয়ে আবৃত ব্রোঞ্জের গুঁড়ো দিয়ে সিন্টারযুক্ত স্টেইনলেস স্টিলের ব্যাকআপ উপযুক্তশুষ্ক চলমান, কম ঘর্ষণ সহগ, কম পরিধান।
ইন্ডাস্ট্রিয়াল স্টীল বুশিং 304 বনাম 316 স্টেইনলেস স্টীল বুশিং
304 এবং 316 স্টেইনলেসইস্পাত লেয়ার উপাদান ভিন্নঃ জারা প্রতিরোধেরঃ 316 স্টেইনলেস স্টীল লেয়ার Mo, তারপর 304 স্টেইনলেস স্টীল লেয়ার উচ্চ তাপমাত্রা পরিবেশে জারা প্রতিরোধের ভাল,তাই উচ্চ তাপমাত্রা পরিবেশে, প্রকৌশলীরা সাধারণত 316 উপাদান অংশগুলি বেছে নেবে.316 মূলত হ্রাসকৃত Cr সামগ্রী, Ni সামগ্রী বৃদ্ধি, এবং Mo2% ~ 3% বৃদ্ধি। অতএব, এর জারা প্রতিরোধের 304 এর চেয়ে শক্তিশালী, sরাসায়নিক শিল্প, সমুদ্রের জল এবং অন্যান্য পরিবেশে ব্যবহারের জন্য উপযুক্ত
এই উপাদানটি দীর্ঘায়ু এবং সমস্যা-মুক্ত পারফরম্যান্সের জন্য প্রয়োজনীয় মানদণ্ড পূরণ করে lubrication বা ছাড়া।
কম্পোজিট শুকনো স্লাইডিং বিয়ারিংগুলি মূলত ভারী লোডগুলিকে সমর্থন করতে হবে এবং যেখানে ঘূর্ণন বা দোলানো আন্দোলনগুলি তুলনামূলকভাবে ধীর হয় সেখানে বিয়ারিং ব্যবস্থাগুলির জন্য ব্যবহৃত হয়।
তাদের ভাল স্লাইডিং বৈশিষ্ট্য এবং কমপ্যাক্ট নকশা কারণে এই সরল bearings বিশেষ করে bearings স্থাপনার জন্য উপযুক্ত যেখানেঃ
রক্ষণাবেক্ষণ মুক্ত অপারেশন একটি পূর্বশর্ত
লুব্রিকেন্ট ক্ষুধার্ত হওয়ার ঝুঁকি রয়েছে লুব্রিকেন্ট ব্যবহার করা যাবে না বা নিষিদ্ধ স্থান সীমিত।
রক্ষণাবেক্ষণ মুক্ত অপারেশন
কোনও তৈলাক্তকরণের প্রয়োজন নেই (পিটিএফই কম্পোজিট)
প্রারম্ভিক তৈলাক্তকরণ প্রয়োজন (পিওএম কম্পোজিট)
ন্যূনতম প্রাচীর বেধ, ন্যূনতম স্থান প্রয়োজনীয়তা
ভারী লোডের আবাসন
তাপমাত্রার বিস্তৃত পরিসীমা
ভাল স্লাইডিং বৈশিষ্ট্য
কার্যত কোন স্টিক-স্লিপ
উচ্চ পরিধান প্রতিরোধের
প্রান্ত লোডের প্রতি কম সংবেদনশীল (পিওএম কম্পোজিট)
কোন মেশিনিং প্রয়োজন হয় না।

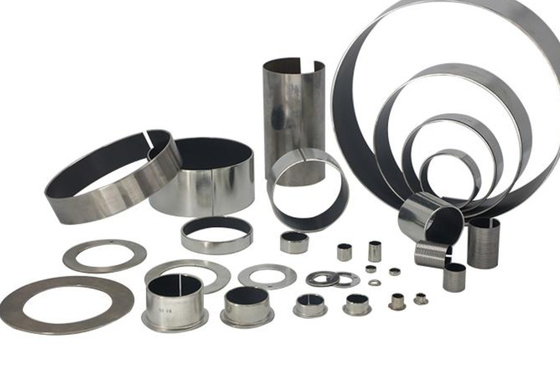

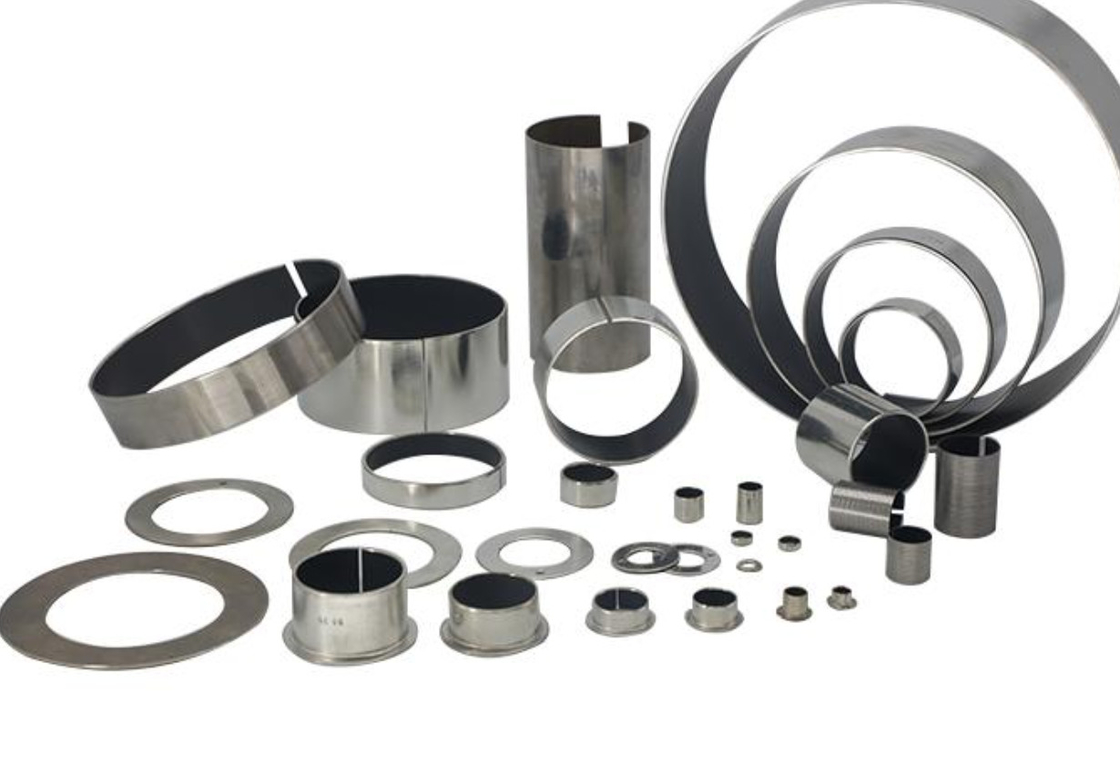

কম্পোজিট প্লেইন বিয়ারিংগুলির স্ট্যান্ডার্ড পরিসীমা খুব বিস্তৃত এবং প্রায় প্রতিটি স্ট্যান্ডার্ড আকারকে কভার করে। এই পরিসীমাটিতে সোজা এবং ফ্ল্যাঞ্জযুক্ত বুশিং, থ্রাস্ট ওয়াসার এবং স্ট্রিপ অন্তর্ভুক্ত রয়েছে।
আইডি = অভ্যন্তরীণ ব্যাসার্ধ ওডি = বাইরের ব্যাসার্ধ
| মডেল নং। | মিনি আইডি. | মিন.ও.ডি. | ম্যাক্স আইডি. | ম্যাক্স.ও.ডি. | সর্বোচ্চ দৈর্ঘ্য |
| VSB-10,DU,SF-1 | ৬ মিমি | ৮ মিমি | ৩০০ মিমি | ৩০৫ মিমি | ১০০ মিমি |
| VSB-20,DX,SF-2 | ১০ মিমি | ১২ মিমি | ৩০০ মিমি | ৩০৫ মিমি | ১০০ মিমি |
| VSB-80,JF800 | ১০ মিমি | ১২ মিমি | ১৭৩ মিমি | ১৮০ মিমি | ১০০ মিমি |
| VSB-22,FB090 | ১০ মিমি | ১২ মিমি | ৩০০ মিমি | ৩০৫ মিমি | ১০০ মিমি |
| VSB-22,FB092 | ১০ মিমি | ১২ মিমি | ৩০০ মিমি | ৩০৫ মিমি | ১০০ মিমি |
| ভিএসবি-৫০, জেডিবি | ৮ মিমি | ১২ মিমি | ১৬০ মিমি | ১৮০ মিমি |
১৫০ মিমি |
আপনার অ্যাপ্লিকেশনের জন্য VIIPLUS স্লাইডিং লেয়ার সমাধান
ঘূর্ণিত কম্পোজিট স্লাইডিং লেয়ার
কার্বন ইস্পাত / পিটিএফই ফাইবারের কাপড়
রক্ষণাবেক্ষণ মুক্ত
অনুরোধের ভিত্তিতে উপলব্ধ
চমৎকার স্লাইডিং এবং পরিধান আচরণ, বিশেষ করে ঘোরানো এবং oscillating আন্দোলনের ক্ষেত্রে, ভাল শক শোষণ, খুব উচ্চ লোড ক্ষমতা, কোন জল শোষণ
সমর্থন উপাদান কার্বন ইস্পাত bushings
স্লাইডিং স্তর পিটিএফই ফাইবার কাপড় বুশিং
সমর্থন উপাদানঃ স্টেইনলেস স্টীল এবং ব্রোঞ্জ অনুরোধে
নির্দিষ্ট লোড ক্যাপাসিটি স্ট্যাটিক≤ 350 [এন/মিমি2]
স্পেসিফিক লোড ক্যাপাসিটি ডায়নামিক ≤ 180 [N/mm2]
স্লাইডিং স্পিড < ০.৫ [মিটার/সেকেন্ড] ১ [মিটার/সেকেন্ড] তৈলাক্ত
ঘর্ষণ মান ***০.০৩ [μ] থেকে ০.২০ [μ]
তাপমাত্রা চাপ ০৫০ [°C] থেকে +২৫০ [°C]
সর্বাধিক PV-মান1.8 [N/mm2 x m/s]
একটি পর্যাপ্ত শক্তি মাউন্ট ম্যানড্রেল প্রয়োগ পরামর্শ দেওয়া হয়
হাউজিং ØH7
মাউন্ট করার পর অভ্যন্তরীণ-Ø বুশিংH9
শ্যাফটোলারেন্স f7 থেকে h8
|
টেকনোলজি ডেটা |
|||||
|
সর্বাধিক লোড |
স্ট্যাটিক |
৩৫০ এন/এমএম২ |
|
টেম্পার। |
-৫০°সি~+২৫০°সি |
|
গতিশীল |
180N/mm2 |
||||
|
ঘর্ষণ সহগ |
0.03 ~ 0.20 |
||||
|
সর্বোচ্চ গতি |
শুকনো |
0.৫ মিটার/সেকেন্ড |
|||
|
তাপ পরিবাহিতা |
৪২W ((m x K) ১ |
||||
|
গ্রীস |
1m/s~3m/s |
||||
|
Max.PV ((শুষ্ক) |
স্বল্পমেয়াদী |
3.6N/mm2 m/s |
তাপীয় সহগ |
১১ x ১০-৬ x কে-১ |
|
|
অবিচ্ছিন্ন |
1.8N/mm2 m/s
|
||||
এটি একটি শুকনো স্লাইডিং লেয়ার যা আঠালো পিটিএফই ফাইবারের কাপড়ের আচ্ছাদনযুক্ত? অতএব, তৈলাক্তকরণ প্রয়োজনীয় নয় এবং অনুমোদিত নয়।
যন্ত্রপাতি ও ক্রেন নির্মাণ, যন্ত্রপাতি প্রকৌশল, কৃষি যন্ত্রপাতি, ফিটিং, জল পাম্প, রাসায়নিক শিল্প
এই স্লাইডিং লেয়ারের ধরন এবং বিশেষ মাত্রা শুধুমাত্র অনুরোধে পাওয়া যায়
