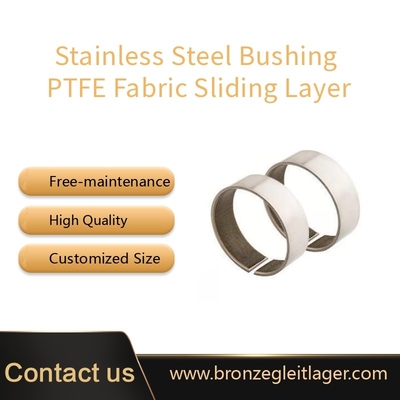

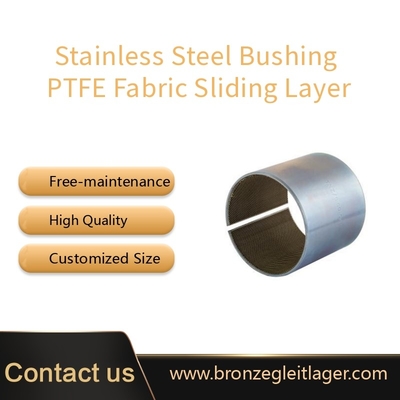

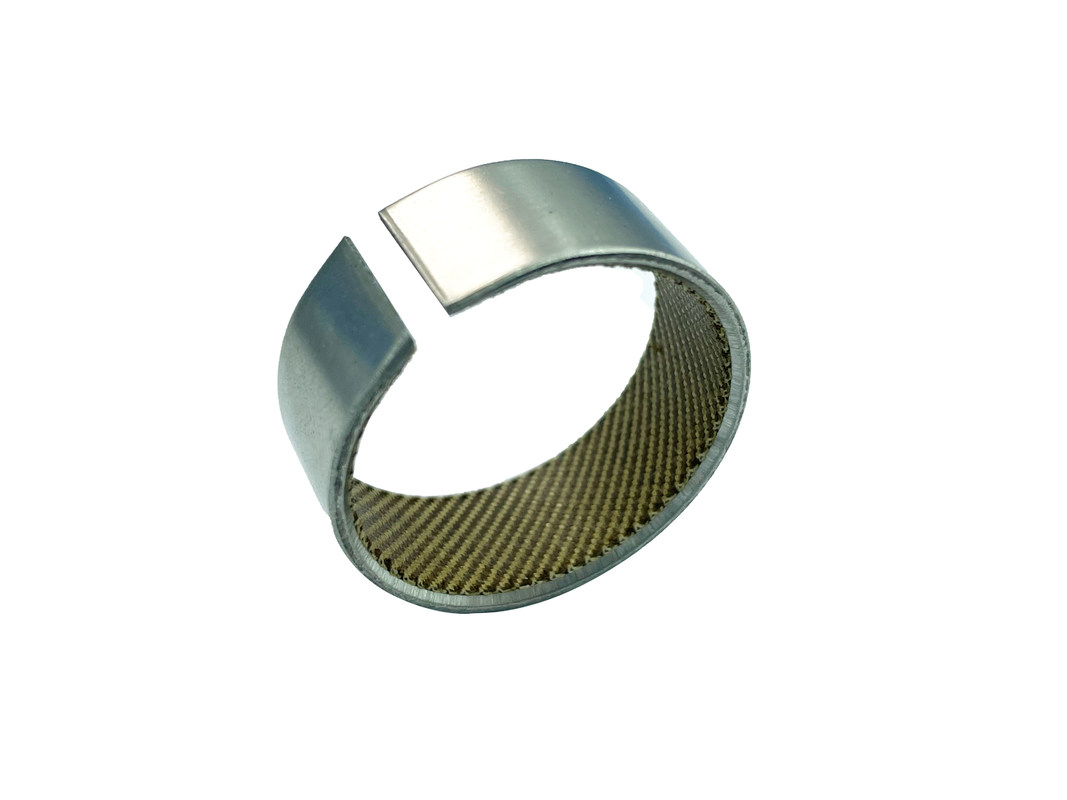

স্টেইনলেস স্টীল বুশিং, ফ্যাব্রিক স্লাইডিং স্তর

স্ট্যান্ডার্ড আকার বিশেষ আকার এবং উপকরণ অনুরোধের উপর উপলব্ধ

স্টেইনলেস স্টীল বুশিংলেয়ারিং উপাদানটি একটি স্ব-লুব্রিকেটিং, রজন-অনুপ্রাণিত হাইব্রিড কাপড় যা পোশাকের পৃষ্ঠের উপর ফাইবার সহ, 316 স্টেইনলেস স্টিল বা ইনকোনেল 625 এর সাথে বিশেষ উচ্চ তাপমাত্রা আঠালো দিয়ে আবদ্ধ।এটি ভালভ স্টেম বিয়ারিংয়ের জন্য একটি কম ঘর্ষণ লাইনার হিসাবে ব্যবহারের জন্য বিকাশ করা হয়েছে, বিশেষ করে উচ্চ তাপমাত্রার অ্যাপ্লিকেশন যেমন বাষ্প এবং প্রক্রিয়া রাসায়নিক।

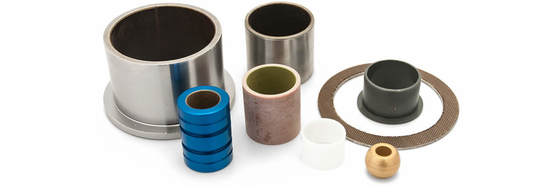

স্ব-লুব্রিকেটিং বিয়ারিং বুশিং বিভিন্ন আকার এবং আকারের পাওয়া যায়
লেয়ারগুলি কম ঘর্ষণ, স্ব-লুব্রিকেটিং, এবং উচ্চ লোড বহন ক্ষমতা আছে।বোনা স্তরধাতব সমর্থন একটি ধাতব সমর্থন আবদ্ধ করা হয়। ধাতব সমর্থন অ্যাপ্লিকেশন জন্য উপযুক্ত এবং সাধারণত হালকা ইস্পাত, জিংক plated হালকা ইস্পাত, স্টেইনলেস স্টীল, Inconel, ব্রোঞ্জ বা ব্রোঞ্জ থেকে নির্বাচিত করা হয়।

অ্যাপ্লিকেশন স্ব-লুব্রিকেটিং বিয়ারিংগুলি বিভিন্ন শিল্পে সমন্বয় পৃষ্ঠের মধ্যে চলাচল করার অনুমতি দেওয়ার জন্য ব্যবহৃত হয়,

উদাহরণস্বরূপ ভ্যালভঃ স্ব-লুব্রিকেটিং বিয়ারিংগুলি সমস্ত ধরণের ভালভগুলিতে ব্যবহৃত হয় এবং সাধারণত ট্রুনিয়ন বিয়ারিং এবং স্টেম গাইডগুলির জন্য ব্যবহৃত হয়। জলবিদ্যুৎ কেন্দ্রঃস্ব-লুব্রিকেটিং বিয়ারিংগুলি টারবাইন গাইড ভ্যান সমাবেশ এবং তাদের actuators এর জন্য আদর্শভাবে উপযুক্ত যা উচ্চ পৃষ্ঠ চাপের সাথে সম্পর্কিতকৃষি যন্ত্রপাতি: কৃষি ট্র্যাক্টরের কিংপিন, রাকার শ্যাফ্ট এবং হ্যাচ সমাবেশের জন্য। ক্রেন এবং উত্তোলন সরঞ্জামঃক্রেন এবং লিফ্ট নির্মাতারা বুম ফুট পিভটগুলিতে খুব উচ্চ লোড পরিচালনা করার জন্য স্ব-লুব্রিকেটিং বিয়ারিংয়ের ক্ষমতা ব্যবহার করে, এবং মাস্ট হ্যান্ডেল সেটআপের চাকা এবং স্প্রেস পয়েন্টগুলি যা গ্রীস লুব্রিকেশনের জন্য অ্যাক্সেসযোগ্য নয়। স্ব-লুব্রিকেটিং লেয়ারগুলি সম্পূর্ণ স্ব-লুব্রিকেটিং হয় এবং সাধারণত শুকনো হয়,তারা যেখানে তৈলাক্তকরণ বা অন্যান্য তরল উপস্থিত আছে সেখানেও ব্যবহার করা যেতে পারেশুকনো অপারেশনে, স্ব-লুব্রিকেটিং বিয়ারিংগুলি সুপারিশ করা হয় যেখানে কম পৃষ্ঠের গতিগুলি উচ্চ লোডের সাথে মিলিত হয় (প্রযুক্তিগত ম্যানুয়াল দেখুন) ।

বৈশিষ্ট্য এবং উপকারিতা

বোনা স্তরলেয়ারিংঃ স্ব-লুব্রিকেটিং এবং বাহ্যিক তৈলাক্তকরণ ছাড়াই কাজ করে। * স্টিক-স্লিপ মুক্ত, যা সহজ চলাচল এবং অপারেশন দেয়। ণ প্রকৃতিতে যৌগিক এবং কঠিন এবং ভরা রজনগুলির ঠান্ডা প্রবাহের প্রবণতা নেই। উচ্চ পরিধান প্রতিরোধ ক্ষমতা আছে যা দীর্ঘ জীবন দেয়। -৫০ ডিগ্রি সেলসিয়াস থেকে ১৫০ ডিগ্রি সেলসিয়াস পর্যন্ত বেশিরভাগ লুব্রিকেন্টের তাপমাত্রার বাইরে কাজ করতে পারে। ? ক্ষয় প্রতিরোধী তাই সমুদ্রের জল, পেট্রল, অ্যাসিড, ডিটারজেন্ট সমাধান, জলবাহী তেল, অ্যামোনিয়াম হাইড্রক্সাইড, তেলগুলির মতো আক্রমণাত্মক তরলগুলির সাথে ব্যবহার করা যেতে পারে। স্টেইনলেস স্টীল এবং ইনকোনেলের জন্য 420 এন / মিমি 2 পর্যন্ত লোড বহন করতে পারে। ? ভাল মাত্রিক স্থিতিশীলতা এবং ঘনিষ্ঠ tolerances গঠিত করার ক্ষমতা আছে।

যখন ইস্পাতের সাথে আবদ্ধ হয়, তখন উপাদানগুলি গঠন করার ক্ষমতা বজায় রাখে এবং বেশিরভাগ ক্ষেত্রে উচ্চ লোড ক্ষমতা থাকে।
এটি পলিটেট্রাফ্লুওরোথিলিন কম্পোজিট, ব্লাঙ্কিং কপার জাল এবং স্টিলের পিছনে গঠিত।উপাদান কাঠামো polytetrafluoroethylene যৌগিক বেস টেপ এবং punching কাটা ধাতু জাল আকৃতির ক্ষমতা বহনকারী বৈশিষ্ট্য আছে.
বুশিং এবং পিন শ্যাফ্ট একটি হস্তক্ষেপ ফিট দিয়ে 1 মিমি বা তারও বেশি প্রাচীর বেগ উত্পাদন করতে ব্যবহার করা যেতে পারে এবং একই সাথে হাউজিংয়ে হস্তক্ষেপ ফিট অর্জন করতে পারে।ইস্পাত কেসকে জারা থেকে রক্ষা করার জন্য বিভিন্ন পদ্ধতি ব্যবহার করা যেতে পারে.

প্রাপ্যতা

স্ট্যান্ডার্ড প্যাকেজিং তৈলাক্তকরণ গ্রাফাইট থেকে তৈরি করা হয়, এবং অন্যান্য ফিলারগুলি প্রয়োজন অনুসারে যুক্ত করা যেতে পারে। বুশিং স্টাইলটি গ্যাসকেট টাইপ, সোজা আস্তিন টাইপ, ফ্ল্যাঞ্জ টাইপ এবং গভীর অঙ্কন টাইপ হতে পারে।

নির্মাণ

বোনা স্তরলেয়ারিং হল একটি শক্ত ভিত্তিতে প্রয়োগ করা বোনা ফাইবারের একটি স্ব-লুব্রিকেটিং লেয়ারিং উপাদান। ফাইবার এবং সমর্থন উপাদানগুলির মধ্যে সর্বোত্তম সম্ভাব্য বন্ধন নিশ্চিত করার জন্য,ফাইবারের সাথে একটি সেকেন্ডারি ফাইবার interwoven হয় যাতে এটি মূলত কাপড়ের লেয়ারের পাশে উপস্থিত হয়.

বোনা স্তরখুব বেশি লোডের অধীনে ঠান্ডা স্রোতের প্রতিরোধের ক্ষমতা রয়েছে কারণ একক-ফাইবারের টান শক্তি প্রায় 15 গুণ বেশি সরল রজনগুলির তুলনায়।ঠান্ডা প্রবাহ এছাড়াও উচ্চ শক্তি সংযোগ রজন দ্বারা ফাইবার বান্ডিল কার্যকর ফাঁদ দ্বারা ন্যূনতম করা হয়.

বোনা স্তরবিয়ারিং: ধাতব সমর্থনটি অ্যাপ্লিকেশনটির জন্য উপযুক্ত বলে বেছে নেওয়া হয় এবং সাধারণত হালকা ইস্পাত, জিংকযুক্ত হালকা ইস্পাত, স্টেইনলেস স্টিল, ইনকোনেল, ব্রোঞ্জ বা ব্রোঞ্জ থেকে বেছে নেওয়া হয়।

দ্যকাপড়কৃত্রিম রজন মধ্যে embedded এবং দৃঢ়ভাবে সমর্থন শরীরের আবদ্ধ হয়। উপাদান প্রসারিত হবে না এবং বেশিরভাগ মিডিয়াতে রাসায়নিকভাবে প্রতিরোধী। এটি oscillating গতি জন্য বিশেষভাবে উপযুক্ত,কিন্তু ঘূর্ণন বা রৈখিক গতি জন্য ব্যবহার করা যেতে পারে.

স্টেইনলেস স্টীল বুশিং,কাপড়স্লাইডিং স্তর ভারী লোড সহ্য করতে পারে এবং ভাল তাপ dissipate।সহজ এবং নিরাপদ ইনস্টলেশনএমনকিউচ্চ তাপমাত্রাঅথবাহালকা ধাতুর হাউজিংতাদের আছেভাল স্লাইডিংবৈশিষ্ট্য এবং একটিকম ঘর্ষণের মাত্রা।

সাধারণ সমস্যা যা ব্যবহারের জন্য প্ররোচিত করেবোনা স্তরঝোপের লেয়ার।

1লুব্রিকেন্ট ফিল্মগুলি রক্ষণাবেক্ষণ করা যায় না।

2দূষণের কারণে লুব্রিকেন্ট গ্রহণযোগ্য বা অপ্রয়োজনীয়।

3.অ-লুব্রিকেটিং তরলগুলিকে ভারবহন এলাকা থেকে বাদ দেওয়া কঠিন।

4. উচ্চ স্ট্যাটিক প্রভাব লোড সম্মুখীন হয়.

5প্রচলিত লেয়ারের সাথে ফ্রেটিং জারা ঘটে।

6.প্যাড-স্লিপ থেকে মুক্তি একটি আকাঙ্ক্ষিত বৈশিষ্ট্য।

7.অস্থির বা স্লাইডিং আন্দোলন জড়িত।

8তুলনামূলকভাবে কম গতিতে উচ্চ লোডের অবস্থার সম্মুখীন হয়।

9ক্ষয়কারী পদার্থ রয়েছে।

10. অস্বাভাবিক তাপমাত্রা পরিস্থিতির প্রাধান্য.

11বিকৃতি সমস্যা ভুল সমন্বয় সৃষ্টি করে।

12রক্ষণাবেক্ষণের খরচ কমানো গুরুত্বপূর্ণ।

স্টেইনলেস স্টীল যা স্লাইডিং স্তরে কাপড়ের সাথে আঠালো,রক্ষণাবেক্ষণ মুক্ত

প্রযুক্তিগত বিবরণ

• নির্দিষ্ট লোড ক্যাপাসিটি স্ট্যাটিক≤420 [N/mm2]
• স্পেসিফিক লোড ক্যাপাসিটি ডায়নামিক≤180 [N/mm2]
• স্লাইডিং স্পিড≤0,16 [m/s]
• ঘর্ষণ মান 0,03 [μ] থেকে 0,07 [μ]
• তাপমাত্রা স্ট্রেন-৫০ [°C] থেকে +১৫০ [°C] (অল্প সময়ের মধ্যে +১৮০ পর্যন্ত)

উপাদান

• সমর্থন উপাদান স্টেইনলেস স্টীল
• স্লাইডিং স্তরফাইবার ফ্যাব্রিক
• স্ট্যান্ডার্ড স্টেইনলেস স্টীল এসএস 304, তবে অ্যাপ্লিকেশনটির উপর নির্ভর করে অন্যান্য খাদও পাওয়া যায়

সহনশীলতার বিবরণ

• হাউজিং ØH7
• মাউন্ট করার পর অভ্যন্তরীণ-Ø বুশিংH8
• অ্যাপ্লিকেশনের উপর নির্ভর করে শ্যাফটোলারেন্স

শ্যাফ্ট উপাদান

শক্ত ইস্পাত, ক্রোমযুক্ত উপাদান 45-50 HRC, পৃষ্ঠ শেষ < 0.8 Ra

বৈশিষ্ট্য

স্টেইনলেস স্টীল বুশিং, ফ্যাব্রিক স্লাইডিং স্তরখুবভাল স্লাইডিংএকটি সঙ্গে ক্ষমতাকম ঘর্ষণ মান.স্টিক-স্লিপ এফেক্ট নেই এবং আর্দ্রতা সম্প্রসারণ নেই. খুবভাল পরিধান প্রতিরোধের।

সিক্লিন লেয়ারিংস্টেইনলেস স্টীলসমর্থন শরীর এবং একটি রক্ষণাবেক্ষণ মুক্ত স্লাইডিং স্তর

¢ সমর্থনকারী সংস্থাসহজ হ্যান্ডলিং এবং নিরাপদ ইনস্টলেশন।
¢ দ্যকাপড়কৃত্রিম রজন মধ্যে embedded হয় এবং দৃঢ়ভাবে সমর্থন শরীরের আবদ্ধ। আঠালো আবদ্ধতা আর্দ্রতা প্রতিরোধী এবং প্রসারিত হবে না।
√ লোডের সীমাস্টেইনলেস স্টীল বুশিং, কাপড় স্লাইডিং স্তর সমর্থন শরীরের শক্তি এবং স্লাইডিং স্তর দ্বারা নির্ধারিত হয়

বিভিন্ন প্রয়োগের জন্য উপযুক্ত, যার মধ্যে রয়েছেঃ
