| ব্র্যান্ড নাম: | bimetal |
| মডেল নম্বর: | বিমেটাল্লিক বহনকারী ব্রোঞ্জ |
| MOQ.: | 800 টুকরা / টুকরা (সর্বনিম্ন অর্ডার) |
| মূল্য: | $0.20 - $2.00 / Pieces ,Negotiable |
| অর্থ প্রদানের শর্তাবলী: | আগাম টি / টি |
| সরবরাহের ক্ষমতা: | কাস্টিং বিমেটাল বুশিং, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, মেট্রিক স্ব লুব্রিকেটিং বুশিং, |

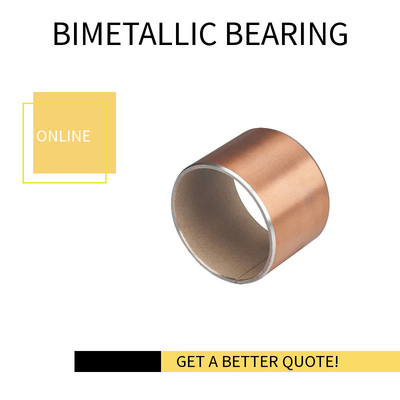

বাইমেটালিক বিয়ারিং ব্রোঞ্জ মেট্রিক নলাকার ঝোপগুলি হল সূক্ষ্ম-ইঞ্জিনিয়ারযুক্ত উপাদান যা বিস্তৃত অ্যাপ্লিকেশনগুলিতে উচ্চতর পরিধান প্রতিরোধ এবং স্থায়িত্ব প্রদান করে।এই বুশিংগুলি একটি বাইমেটালিক ডিজাইন ব্যবহার করে তৈরি করা হয়, সাধারণত একটি ব্রোঞ্জ অ্যালয় ওভারলে এর সাথে একটি ইস্পাত ব্যাকিংকে একত্রিত করে।
ব্রোঞ্জের খাদ, প্রায়শই CuSn10Pb10 বা অনুরূপ রচনা, চমৎকার স্ব-তৈলাক্তকরণ বৈশিষ্ট্য এবং পরিধান, ক্ষয় এবং ক্লান্তি প্রতিরোধ করে।এটি বুশিংগুলিকে একটি মসৃণ এবং নির্ভরযোগ্য পৃষ্ঠ বজায় রাখতে সাহায্য করে যাতে ঘূর্ণায়মান উপাদানগুলি চালানো যায়, এমনকি ভারী ভার এবং উচ্চ-গতির অবস্থার মধ্যেও।
এই বুশিংগুলির মেট্রিক নলাকার নকশা মেট্রিক-আকারের শ্যাফ্ট এবং হাউজিংগুলিতে একটি সুনির্দিষ্ট ফিট এবং প্রান্তিককরণ নিশ্চিত করে।এই নির্ভুলতা কম ঘর্ষণ, কম্পন, এবং শব্দের জন্য অনুমতি দেয়, যার ফলে উন্নত দক্ষতা এবং দীর্ঘ সেবা জীবন।
বাইমেটালিক বিয়ারিং ব্রোঞ্জ মেট্রিক নলাকার ঝোপগুলি সাধারণত শিল্প যন্ত্রপাতি, স্বয়ংচালিত উপাদান এবং অন্যান্য চাহিদাযুক্ত অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে নির্ভরযোগ্যতা এবং স্থায়িত্ব অত্যন্ত গুরুত্বপূর্ণ।তারা বিভিন্ন লোড, গতি এবং অপারেটিং অবস্থার সাথে অ্যাপ্লিকেশনের জন্য উপযুক্ত, যা তাদেরকে বিস্তৃত শিল্পের জন্য একটি বহুমুখী এবং নির্ভরযোগ্য পছন্দ করে তোলে।
আপনার জীর্ণ-আউট বুশিংগুলির প্রতিস্থাপনের প্রয়োজন হোক বা একটি নতুন মেশিনের জন্য নতুন বুশিং খুঁজছেন, বাইমেটালিক বিয়ারিং ব্রোঞ্জ মেট্রিক নলাকার ঝোপগুলি একটি চমৎকার সমাধান দেয়৷এই নির্ভুল-ইঞ্জিনিয়ার করা উপাদানগুলি এবং কীভাবে তারা আপনার সরঞ্জামগুলির কার্যকারিতা উন্নত করতে পারে সে সম্পর্কে আরও জানতে আজই আপনার বিশ্বস্ত সরবরাহকারীর সাথে যোগাযোগ করুন৷
বুশিং টাইপ: হাতা;মাত্রা: নকশা ইউনিট: মেট্রিক;উপাদান:ভারবহনপৃষ্ঠ: সীসাযুক্ত ব্রোঞ্জ (রেখাযুক্তভারবহনপৃষ্ঠতল);শরীর: ইস্পাত;অতিরিক্ত.

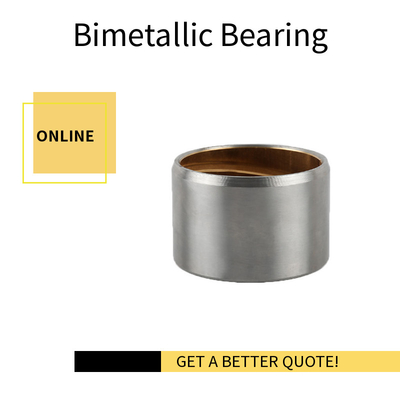

বাইমেটালিক বিয়ারিংইস্পাত ব্যাকড ব্রোঞ্জ বুশিংগুলি উচ্চ লোড এবং রুক্ষ অপারেটিং অবস্থা সহ অ্যাপ্লিকেশনের জন্য আদর্শ।প্রতিরোধ পরিধান.
বাইমেটাল ভারবহন একটি আস্তরণের স্তর হিসাবে CuPb10Sn10 বা CuSn6Zn6Pb3 দিয়ে sintered ইস্পাত দিয়ে তৈরি।এই ধরনের বুশিং এই পণ্য পরিসরে কিউ-লিড অ্যালয় উপাদান দিয়ে তৈরি বুশিংগুলির মধ্যে এটির সেরা কার্যকারিতা দেখায়।এটি মধ্যম গতি এবং উচ্চ প্রভাব অবস্থার জন্য সবচেয়ে উপযুক্ত।
| সীসা ব্রোঞ্জ খাদ | CuPb10Sn10 বা CuSn6Zn6Pb3 | ||
| ধারণ ক্ষমতা | 65N/mm² | দৃঢ়তা খাদ | HB70~100 |
| সর্বোচ্চ তাপমাত্রা | 260℃ | ||
তেল লুব্রিকেটেড অ্যাপ্লিকেশনের জন্য একটি সীসা ব্রোঞ্জের আস্তরণের ভারবহন উপাদান দিয়ে ইস্পাত সমর্থিত।এই উপাদান উচ্চ লোড ক্ষমতা এবং ভাল ক্লান্তি বৈশিষ্ট্য আছে.এটি কম্প্রেসার, স্টিয়ারিং গিয়ার, পাওয়ার স্টিয়ারিং, প্যাডেল বিয়ারিং, কিং-পিন বুশ, টেলগেট পিভট, যান্ত্রিক হ্যান্ডলিং এবং উত্তোলন সরঞ্জাম, জলবাহী মোটর, কৃষি যন্ত্রপাতি ইত্যাদির মতো স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
| রাসায়নিক রচনা | |||
| উপাদান | খাদ রচনা | আন্তঃর্জাতিক মানদণ্ড | খাদ কঠোরতা |
| বাইমেটাল বুশিংস 800 | JIS-LBC3/SAE-797 | CuPb10Sn10 | HB70-100 |
| বাইমেটাল বুশিংস 720 | JIS-LBC6/SAE-799 | CuPb24Sn4 | HB45-70 |
| বাইমেটাল বুশিংস 700 | JIS-KJ3/SAE-48 | CuPb30 | HB30-45 |
| বাইমেটাল বুশিংস 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| প্রযুক্তি.ডেটা | ||||
| সর্বোচ্চবোঝা | স্থির | 120N/mm2 | খাদ কঠোরতা | 240N/mm2 |
| গতিশীল | 60N/mm2 | টেম্প | -40°C~+250°C | |
| সর্বোচ্চগতি (তৈলাক্ত) | 2m/s | ঘর্ষণ গুণাঙ্ক | ০.০৮~০.২০ | |
| সর্বোচ্চপিভি | 2.8N/mm2*m/s | তাপ পরিবাহিতা | 60W(m*k)-1 | |
| অবিচ্ছিন্ন লোড | 350N/mm2 | কোফ।তাপ সম্প্রসারণ | 14*10-6*k-1 | |
বাইমেটাল বুশিং উপাদান সীসাযুক্ত ব্রোঞ্জের তৈরি বাইমেটাল স্টিলের সাহায্যে, যা তেল-লুব্রিকেটেড অ্যাপ্লিকেশনের জন্য উপযুক্ত এই উপাদানটির একটি উচ্চ লোড-ভারবহন ক্ষমতা এবং ভাল ক্লান্তি বৈশিষ্ট্য রয়েছে।এটি কম্প্রেসার, স্টিয়ারিং গিয়ারস, পাওয়ার স্টিয়ারিং, প্যাডেল বুশিংস, কিংপিন বুশিংস, টেলগেট ট্রুনিয়নস, যান্ত্রিক হ্যান্ডলিং এবং উত্তোলন সরঞ্জাম, হাইড্রোলিক মোটর এবং পাম্প, কৃষি যন্ত্রপাতি ইত্যাদির মতো স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
1. দ্বি-ধাতু sintered ব্রোঞ্জ স্তর: ভাল পরিধান প্রতিরোধের এবং চমৎকার লোড ক্ষমতা.
2. ইস্পাত সমর্থন: বুশিংয়ের ভিত্তি স্থাপন করে, ইস্পাত সমর্থন ব্যতিক্রমী স্থিতিশীলতা, লোড এবং তাপ অপচয়ের বৈশিষ্ট্যগুলি সরবরাহ করে।
|
দি |
DO |
খাদ ডিএস h8 |
হাউজিং H7 DH | আইডি ফিক্সড ডি, ক |
ক্লিয়ারেন্স সিডি |
প্রাচীর বেধ S3 |
তেল গর্ত dL |
খ 0 -0.40 |
||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 10 | 12 | 10 -0.022 | 12 +0.018 |
+০.১৪৮ +০.০১০ |
0.170 0.010 |
0.995 0.935 |
4 |
বিমাটাল বুশিং-800 1010 | বিমাটাল বুশিং-800 1015 | বিমাটাল বুশিং-800 1020 | ||||
| 12 | 14 | 12 -0.027 | 14 +0.018 |
0.175 0.010 |
বিমাটাল বুশিং-800 1210 | বিমাটাল বুশিং-800 1215 | বিমাটাল বুশিং-800 1220 | |||||||
| 14 | 16 | 14 -0.027 |
+০.০১৮ 16 |
বিমাটাল বুশিং-800 1410 | বিমাটাল বুশিং-800 1415 | বিমাটাল বুশিং-800 1420 | ||||||||
| 15 | 17 | 15 -0.027 |
+০.০১৮ 17 |
বিমাটাল বুশিং-800 1510 | বিমাটাল বুশিং-800 1515 | বিমাটাল বুশিং-800 1520 | ||||||||
| 16 | 18 | 16 -0.027 |
+০.০১৮ 18 |
বিমাটাল বুশিং-800 1610 | বিমাটাল বুশিং-800 1615 | বিমাটাল বুশিং-800 1620 | ||||||||
| 18 | 20 | 18 -0.027 |
+০.০২১ 20 |
+0.151 +০.০১০ |
0.178 0.010 |
বিমাটাল বুশিং-800 1810 | বিমাটাল বুশিং-800 1815 | বিমাটাল বুশিং-800 1820 | বিমাটাল বুশিং-800 1825 | |||||
| 20 | 23 | 20 -0.033 |
+০.০২১ 23 |
+0.161 +০.০২০ |
0.194 0.020 |
1.490 1.430 |
বিমাটাল বুশিং-800 2010 | বিমাটাল বুশিং-800 2015 | বিমাটাল বুশিং-800 2020 | বিমাটাল বুশিং-800 2025 | ||||
| 22 | 25 | 22 -0.033 |
+০.০২১ 25 |
6 |
বিমাটাল বুশিং-800 2210 | বিমাটাল বুশিং-800 2215 | বিমাটাল বুশিং-800 2220 | বিমাটাল বুশিং-800 2225 | ||||||
| 24 | 27 | 24 -0.033 |
+০.০২১ 27 |
বিমাটাল বুশিং-800 2410 | বিমাটাল বুশিং-800 2415 | বিমাটাল বুশিং-800 2420 | বিমাটাল বুশিং-800 2425 | বিমাটাল বুশিং-800 2430 | ||||||
| 25 | 28 | ২৫ -০.০৩৩ |
+০.০২১ 28 |
বিমাটাল বুশিং-800 2515 | বিমাটাল বুশিং-800 2520 | বিমাটাল বুশিং-800 2525 | বিমাটাল বুশিং-800 2530 | |||||||
| 26 | 30 | 26 -0.033 |
+০.০২১ 30 |
+0.181 +০.০৪০ |
0.214 ০.০৪০ |
1.980 1.920 |
বিমাটাল বুশিং-800 2615 | বিমাটাল বুশিং-800 2620 | বিমাটাল বুশিং-800 2625 | বিমাটাল বুশিং-800 2630 | ||||
| 28 | 32 | ২৮ -০.০৩৩ |
+০.০২৫ 32 |
+0.185 +০.০৪০ |
0.218 ০.০৪০ |
বিমাটাল বুশিং-800 2815 | বিমাটাল বুশিং-800 2820 | বিমাটাল বুশিং-800 2825 | বিমাটাল বুশিং-800 2830 | বিমাটাল বুশিং-800 2840 | ||||
| 30 | 34 | ৩০ -০.০৩৩ |
+০.০২৫ 34 |
বিমাটাল বুশিং-800 3015 | বিমাটাল বুশিং-800 3020 | বিমাটাল বুশিং-800 3025 | বিমাটাল বুশিং-800 3030 | বিমাটাল বুশিং-800 3040 | ||||||
| 32 | 36 | ৩২ -০.০৩৯ |
+০.০২৫ 36 |
0.224 ০.০৪০ |
বিমাটাল বুশিং-800 3215 | বিমাটাল বুশিং-800 3220 | বিমাটাল বুশিং-800 3225 | বিমাটাল বুশিং-800 3230 | বিমাটাল বুশিং-800 3240 | |||||
| 35 | 39 | ৩৫ -০.০৩৯ |
+০.০২৫ 39 |
বিমাটাল বুশিং-800 3520 | বিমাটাল বুশিং-800 3525 | বিমাটাল বুশিং-800 3530 | বিমাটাল বুশিং-800 3540 | বিমাটাল বুশিং-800 3550 | ||||||
| 38 | 42 | 38 -0.039 |
+০.০২৫ 42 |
8 |
বিমাটাল বুশিং-800 3820 | বিমাটাল বুশিং-800 3825 | বিমাটাল বুশিং-800 3830 | বিমাটাল বুশিং-800 3840 | বিমাটাল বুশিং-800 3850 | |||||
| 40 | 44 | 40 -0.039 |
+০.০২৫ 44 |
বিমাটাল বুশিং-800 4020 | বিমাটাল বুশিং-800 4025 | বিমাটাল বুশিং-800 4030 | বিমাটাল বুশিং-800 4040 | বিমাটাল বুশিং-800 4050 | ||||||
|
দি |
DO |
খাদ ডিএস h8 |
হাউজিং H7 DH | আইডি ফিক্সড ডি, ক |
ক্লিয়ারেন্স সিডি |
প্রাচীর বেধ S3 | তেল গর্ত dL |
খ 0 -0.40 |
|||||||
| 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | ৪৫ -০.০৩৯ | 50+0.025 |
+0.225 +০.০৮০ |
0.264 0.080 |
2.460 2.400 |
8 |
বিমাটাল বুশিং-800 4525 | বিমাটাল বুশিং-800 4530 | বিমাটাল বুশিং-800 4540 | বিমাটাল বুশিং-800 4550 | ||||
| 50 | 55 | 50 -0.039 | 55+0.030 |
+0.230 +০.০৮০ |
0.269 0.080 |
বিমাটাল বুশিং-800 5030 | বিমাটাল বুশিং-800 5040 | বিমাটাল বুশিং-800 5050 | বিমাটাল বুশিং-800 5060 | ||||||
| 55 | 60 | 55 -0.046 | ৬০+০.০৩০ |
0.276 0.080 |
বিমাটাল বুশিং-800 5530 | বিমাটাল বুশিং-800 5540 | বিমাটাল বুশিং-800 5550 | বিমাটাল বুশিং-800 5560 | |||||||
| 60 | 65 | 60 -0.046 |
+০.০৩০ 65 |
বিমাটাল বুশিং-800 6030 | বিমাটাল বুশিং-800 6040 | বিমাটাল বুশিং-800 6050 | বিমাটাল বুশিং-800 6060 | ||||||||
| 65 | 70 | ৬৫ -০.০৪৬ |
+০.০৩০ 70 |
বিমাটাল বুশিং-800 6530 | বিমাটাল বুশিং-800 6540 | বিমাটাল বুশিং-800 6550 | বিমাটাল বুশিং-800 6560 | ||||||||
| 70 | 75 | 70 -0.046 |
+০.০৩০ 75 |
বিমাটাল বুশিং-800 7030 | বিমাটাল বুশিং-800 7040 | বিমাটাল বুশিং-800 7050 | বিমাটাল বুশিং-800 7060 | বিমাটাল বুশিং-800 7080 | |||||||
| 75 | 80 | 75 -0.046 |
+০.০৩০ 80 |
9.5 |
বিমাটাল বুশিং-800 7530 | বিমাটাল বুশিং-800 7540 | বিমাটাল বুশিং-800 7550 | বিমাটাল বুশিং-800 7560 | |||||||
| 80 | 85 | 80 -0.046 |
+০.০৩৫ 85 |
+0.235 +০.০৮০ |
0.281 0.080 |
বিমাটাল বুশিং-800 8040 | বিমাটাল বুশিং-800 8050 | বিমাটাল বুশিং-800 8060 | বিমাটাল বুশিং-800 8080 | ||||||
| 85 | 90 | 85 -0.054 |
+০.০৩৫ 90 |
0.289 0.080 |
বিমাটাল বুশিং-800 8530 | বিমাটাল বুশিং-800 8550 | বিমাটাল বুশিং-800 8560 | বিমাটাল বুশিং-800 8580 | বিমাটাল বুশিং-800 85100 | ||||||
| 90 | 95 | 90 -0.054 |
+০.০৩৫ 95 |
বিমাটাল বুশিং-800 9050 | বিমাটাল বুশিং-800 9060 | বিমাটাল বুশিং-800 9080 | বিমাটাল বুশিং-800 90100 | ||||||||
| 95 | 100 | 95 -0.054 |
+০.০৩৫ 100 |
বিমাটাল বুশিং-800 9560 | বিমাটাল বুশিং-800 9580 | বিমাটাল বুশিং-800 9590 | বিমাটাল বুশিং-800 95100 | ||||||||
| 100 | 105 | 100-0.054 |
+০.০৩৫ 105 |
বিমাটাল বুশিং-800 10060 | বিমাটাল বুশিং-800 10080 | বিমাটাল বুশিং-800 10090 | বিমাটাল বুশিং-800 100100 | ||||||||
| 105 | 110 | 105-0.054 |
+০.০৩৫ 110 |
বিমাটাল বুশিং-800 10560 | বিমাটাল বুশিং-800 10580 | বিমাটাল বুশিং-800 105100 | |||||||||
| 110 | 115 | 110-0.054 |
+০.০৩৫ 115 |
বিমাটাল বুশিং-800 11060 | বিমাটাল বুশিং-800 11080 | বিমাটাল বুশিং-800 110100 | |||||||||
| 115 | 120 | 115-0.054 |
+০.০৩৫ 120 |
বিমাটাল বুশিং-800 11550 | বিমাটাল বুশিং-800 11580 | ||||||||||
| 120 | 125 | 120-0.054 |
+০.০৪০ 125 |
+০.২৪০ +০.০৮০ |
বিমাটাল বুশিং-800 12050 | বিমাটাল বুশিং-800 12060 | বিমাটাল বুশিং-800 120100 | ||||||||
| 125 | 130 | 125-0.063 |
+০.০৪০ 130 |
0.303 0.080 |
বিমাটাল বুশিং-800 125100 | ||||||||||
| 130 | 135 | 130-0.063 |
+০.০৪০ 135 |
বিমাটাল বুশিং-800 13060 | বিমাটাল বুশিং-800 130100 | ||||||||||
| 135 | 140 | 135-0.063 |
+০.০৪০ 140 |
বিমাতাল বুশিং-800 13560 | বিমাটাল বুশিং-800 13580 | ||||||||||
| 140 | 145 | 140-0.063 |
+০.০৪০ 145 |
বিমাটাল বুশিং-800 14060 | বিমাটাল বুশিং-800 14080 | বিমাটাল বুশিং-800 140100 | |||||||||
| 150 | 155 | 150-0.063 |
+০.০৪০ 155 |
বিমাটাল বুশিং-800 15060 | বিমাটাল বুশিং-800 15080 | বিমাটাল বুশিং-800 150100 | |||||||||
ভারী-শুল্ক ট্রাকের ব্যালেন্স সাসপেনশন, বুলডোজারের ট্র্যাক রোলার, অটো চ্যাসিস ইত্যাদি সহ এর প্রয়োগ।
