| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | এল-গীবস - তেল মুক্ত কপার |
| MOQ.: | বিনিমেয় |
| মূল্য: | আলোচনাযোগ্য |
| অর্থ প্রদানের শর্তাবলী: | টি / টি |
| সরবরাহের ক্ষমতা: | প্লাগ গ্রাফাইট বিয়ারিং, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, মেটাল জার্নাল বিয়ারিং, পিটি |
পাঞ্চিং মোল্ড সলিড ব্রোঞ্জ সেলফ-লুব্রিকেটিং গিব স্লাইড একটি সুনির্দিষ্টভাবে তৈরি উপাদান যা পাঞ্চিং মোল্ড অ্যাপ্লিকেশনগুলিতে মসৃণ এবং নির্ভরযোগ্য অপারেশন প্রদানের জন্য ডিজাইন করা হয়েছে। কঠিন ব্রোঞ্জ দিয়ে তৈরি, এটি ব্যতিক্রমী স্থায়িত্ব এবং পরিধান প্রতিরোধ ক্ষমতা প্রদান করে, যা উচ্চ লোড এবং ঘন ঘন ব্যবহারের মধ্যেও দীর্ঘস্থায়ী কর্মক্ষমতা নিশ্চিত করে।
গিব স্লাইডের স্ব-লুব্রিকেটিং বৈশিষ্ট্যটি একটি মূল সুবিধা যা নিয়মিত লুব্রিকেশন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা হ্রাস করে। এই উদ্ভাবনী নকশাটি যোগাযোগের পৃষ্ঠগুলিতে লুব্রিকেন্টের একটি ধ্রুবক সরবরাহ নিশ্চিত করে, ঘর্ষণ এবং পরিধানকে কমিয়ে দেয়, যার ফলে মসৃণ এবং আরও দক্ষ অপারেশন হয়।
গিব স্লাইডের জন্য নির্বাচিত কঠিন ব্রোঞ্জ উপাদানটি এর উচ্চ যান্ত্রিক বৈশিষ্ট্যগুলির জন্য সুপরিচিত, যার মধ্যে শক্তি এবং দৃঢ়তা অন্তর্ভুক্ত। এই উপাদানটি জারা-প্রতিরোধীও, যা এটিকে বিভিন্ন শিল্প পরিবেশে ব্যবহারের জন্য উপযুক্ত করে তোলে।
পাঞ্চিং মোল্ড সলিড ব্রোঞ্জ সেলফ-লুব্রিকেটিং গিব স্লাইড বিদ্যমান পাঞ্চিং মোল্ড সিস্টেমে ইনস্টল করা এবং একত্রিত করা সহজ। এর কমপ্যাক্ট ডিজাইন এবং নির্ভুল উত্পাদন একটি নিরাপদ এবং নির্ভরযোগ্য ফিট নিশ্চিত করে, যা ভুল সারিবদ্ধকরণ বা পিছলে যাওয়ার সম্ভাবনা হ্রাস করে।
সব মিলিয়ে, পাঞ্চিং মোল্ড সলিড ব্রোঞ্জ সেলফ-লুব্রিকেটিং গিব স্লাইড পাঞ্চিং মোল্ড অ্যাপ্লিকেশনগুলির জন্য একটি শক্তিশালী এবং নির্ভরযোগ্য সমাধান যা মসৃণ এবং দক্ষ অপারেশন প্রয়োজন। এর নির্ভুল উত্পাদন, স্ব-লুব্রিকেটিং ডিজাইন এবং উচ্চ-মানের উপকরণ এটিকে শিল্প ব্যবহারের জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
ব্রোঞ্জ পরিধান স্ট্রিপ

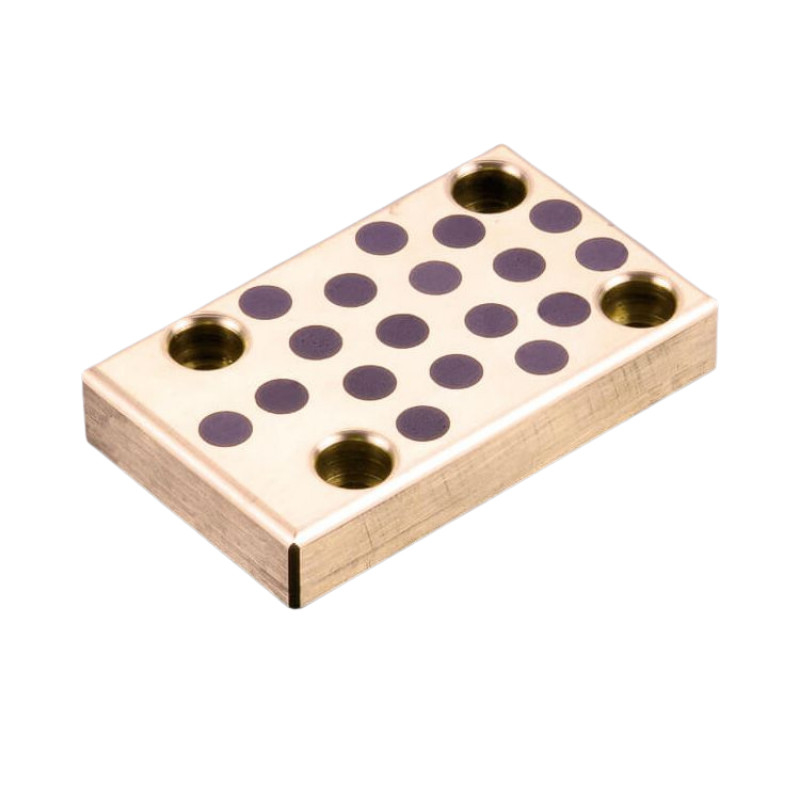

গিব স্লাইড প্লেট, গ্রাফাইট প্লেট, কিছু অংশের স্পেসিফিকেশন এবং মাত্রা সম্পূর্ণরূপে কভার করা নাও হতে পারে।
কাস্টম পণ্য
গিবস - তেল-মুক্ত কপার অ্যালয়
সেলফ লুব্রিকেটিং বিয়ারিং, অয়েললেস, অয়েলেস, গাইড বুশিং, পরিধান প্লেট, ওয়াশার, এল গিবস, ভি ব্লক সম্পর্কে বিস্তারিত তথ্য। যোগাযোগ করুন
স্ট্যাম্পিং এবং পাঞ্চিং ডাইগুলির জন্য স্ট্যান্ডার্ড পার্টস > গাইড উপাদান > অয়েললেস গাইড উপাদান
Sএলফলুব তৈরি করে এল-গিবস, বর্গাকার গিবস এবং ভি-গিবস, যা এমন অ্যাপ্লিকেশনগুলিতে লিনিয়ার মুভমেন্ট গাইড এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয় যেখানে ভারী লোড দেখা যায়: মেটাল স্ট্যাম্পিং ডাইস, মোল্ডস, বিশেষ মেশিন এবং সব ধরনের ভারী সরঞ্জাম।
সলিড দিয়ে তৈরি অ্যালুমিনিয়াম ব্রোঞ্জ স্ব-লুব্রিকেটিং সহ বা ছাড়া গ্রাফাইট, সেলফলুবের গিবস স্ট্যান্ডার্ড ইঞ্চি এবং মেট্রিক আকারের বিস্তৃত পরিসরে পাওয়া যায়। এবং, যদি একটি স্ট্যান্ডার্ড গিব কাজটি না করে, তাহলে সেলফলুব সহজেই যেকোনো আকারে কাস্টম গিবস তৈরি করতে পারে।
এছাড়াও, প্রধানত মেটাল স্ট্যাম্পিং ডাইগুলির সাথে সম্পর্কিত, অতিরিক্ত ধরণের গিবস গাইড উপাদান বিভাগে পাওয়া যেতে পারে।

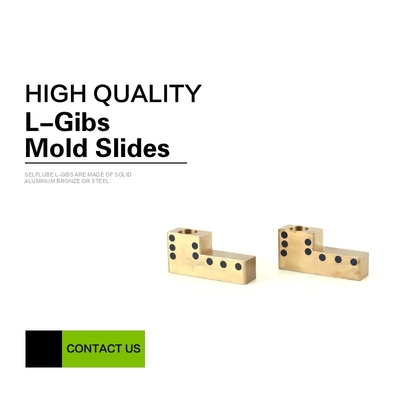

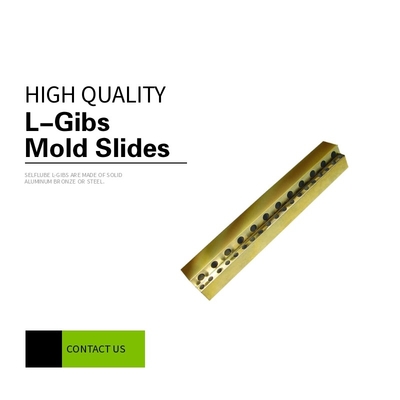

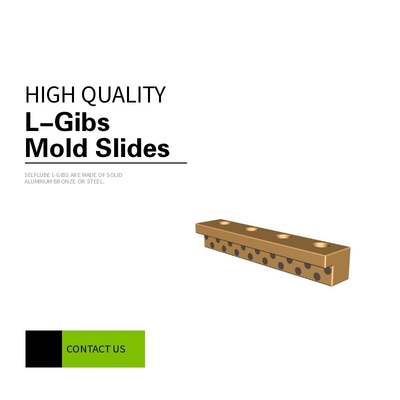

সেলফলুব এল-গিবস তৈরি করা হয় সলিড অ্যালুমিনিয়াম ব্রোঞ্জ বা স্টিল দিয়ে। আমাদের অ্যালুমিনিয়াম ব্রোঞ্জ স্ব-লুব্রিকেটিং গ্রাফাইট সহ বা মাউন্টিং হোল প্রি-ড্রিল করা সহ অর্ডার করা যেতে পারে। আমাদের স্টিল ছিদ্র সহ বা ছাড়া পাওয়া যায়। আমরা গ্রাফাইট সহ কোনো স্টিল এল-গিবস তৈরি করি না। লিনিয়ার মুভমেন্ট গাইড এবং নিয়ন্ত্রণ করতে ব্যবহৃত হয়, এই উপাদানগুলি বিভিন্ন স্ট্যান্ডার্ড আকারে আসে। যদি একটি স্ট্যান্ডার্ড সাইজ আপনার অ্যাপ্লিকেশনের জন্য কাজ না করে, তাহলে সেলফলুব সহজেই একটি কাস্টম সাইজ তৈরি করতে পারে।
ব্রোঞ্জ কোন ছিদ্র নেই
ব্রোঞ্জ
ব্রোঞ্জ w/গ্রাফাইট কোন ছিদ্র নেই
ব্রোঞ্জ w/গ্রাফাইট
| উপাদান | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| ঘনত্ব | 8 | 8.9 | 7.8 | 8.9 | 8 |
| HB কঠোরতা | >210 | >70 | >150 | >95 | >280 |
| টেনসাইল শক্তি N/mm2 | >750 | >200 | >600 | >260 | >540 |
| ফলন শক্তি N/mm2 | >450 | >90 | >260 | >150 | >450 |
| দীর্ঘতা % | >12 | >15 | >10 | >8 | >0.3 |
| গুণাঙ্ক রৈখিক প্রসারণ |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| সর্বোচ্চ তাপমাত্রা | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| সর্বোচ্চ লোড N/mm2 | 100 | 60 | 50 | 70 | 150 |
| সর্বোচ্চ গতি (শুকনো) m/min | 15 | 10 | 20 | 10 | 15 |
| সর্বোচ্চ PV N/mm2*m/min (লুব্রিকেশন) |
200 | 60 | 60 | 80 | 200 |
| সংকোচন বিকৃতি 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| স্লাইডিং গতি v: | 30 m/min |
| বেস উপাদান: | বিশেষ ব্রাস (SO#50SP2) |
| স্ব-লুব্রিকেটিং: | হ্যাঁ |
| লুব্রিকেন্ট: | গ্রাফাইট |
| সারফেস প্রেসার P: | 100 N/mm² |
| P*v-মান: | 200 N/mm² x m/min |
| অপারেটিং তাপমাত্রা: | -50°C / +200°C (সর্বোচ্চ 300°C) |
| ঘর্ষণ সহগ: | 0,07 |
এল-গিবস মোল্ড স্লাইড উচ্চ কঠোরতা ইম্প্রেগনেটেড ব্রাস সলিড লুব্রিকেশন বিয়ারিং এল-গিবস মোল্ড স্লাইডের উপর উন্নত করা হয়েছে, যা উচ্চ কঠোরতা ব্রাসের কঠোরতা আরও বাড়িয়ে তোলে, যার ফলে উচ্চ লোড বিয়ারিং ক্ষমতা এবং আরও ভাল পরিধান-প্রতিরোধী বৈশিষ্ট্য পাওয়া যায়। পণ্যগুলি ক্রমাগত ঢালাই রোলিং মেশিন, খনির সরঞ্জাম, প্রকৌশল সরঞ্জাম, ইনজেকশন-মোল্ডিং মেশিন ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়। এর উচ্চ কঠোরতার কারণে, এটি মেশিনিং এবং ফিনিশিং করা কঠিন, এটি সত্যিই উচ্চ লোড অ্যাপ্লিকেশনগুলির জন্য সুপারিশ করা হয়।
| বেসিক উপাদান | CuZn25A16Fe3Mn3 | ডায়নামিক লোড | 120N/mm² |
| বেস কঠোরতা | HB210~275 | ঘর্ষণ সহগ | <0.16 |
| তাপমাত্রা সর্বোচ্চ | 300℃ | গতির সীমা | শুকনো 0.4m/s তেল 5m/s |
স্ব-লুব্রিকেটিং এল-গিবস একটি প্রদান করে দীর্ঘস্থায়ী পরিধান পৃষ্ঠ উচ্চ-উৎপাদন স্লাইড এবং ক্যাম ব্যবহার করে মোল্ডস। এল-গিবস মেশিন করা সহজ এবং কোনো কনফিগারেশনে আকার দেওয়া যেতে পারে, যার জন্য কোনো বিশেষ সরঞ্জামের প্রয়োজন হয় না।
এগুলি কোনো প্রি-ড্রিল করা ছিদ্র ছাড়াই সরবরাহ করা হয়, যা মাউন্টিং প্যাটার্নের সাথে নমনীয়তা প্রদান করে। এটি মোল্ডে জলের লাইন এবং অন্যান্য উপাদানগুলির চারপাশে কাজ করার ক্ষমতা দেয়।
কম ঘর্ষণ সহগ দীর্ঘস্থায়ী পরিধান পৃষ্ঠ প্রদান করে
কোনো প্রি-ড্রিল করা ছিদ্র নেই মানে মাউন্টিং প্যাটার্নের নমনীয়তা
ক্লোজ টলারেন্স
| পার্ট নম্বর | A নির্বাচনযোগ্য |
S নির্বাচনযোগ্য |
W | T | X | Y | d1 | d2 | h | |
| টাইপ | B | |||||||||
| (লুব্রিকেশন-মুক্ত কপার অ্যালয়) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
