| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | গভীর খাঁজ বল ভারবহন |
| MOQ.: | বিনিমেয় |
| মূল্য: | Price Graphite Wear Plate Parts Factory Price |
| অর্থ প্রদানের শর্তাবলী: | টি / টি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | ব্রোঞ্জ বুশিংস অনলাইন • স্লাইডিং বিয়ারিংস উত্পাদনকারী • স্ব-তৈলাক্তকরণ বুশিং সরবরাহকারী |

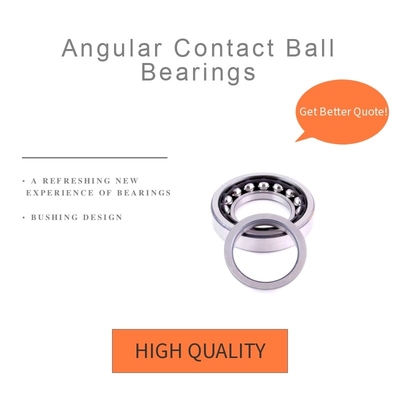

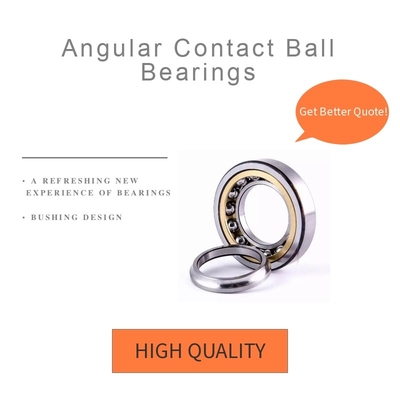

ABEC-5 Compressors Axial Angular Contact Ball Bearings, যা চীন সরবরাহ করে, উচ্চমানের এবং নির্ভরযোগ্যতার বৈশিষ্ট্যযুক্ত। এই বিয়ারিংগুলি কম্প্রেসারগুলিতে ব্যবহারের জন্য ডিজাইন করা হয়েছে,বিভিন্ন অবস্থার অধীনে মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করা. অক্ষীয় কৌণিক যোগাযোগ নকশা উচ্চতর লোড বহন ক্ষমতা এবং স্থায়িত্ব প্রদান করে, যা তাদের চাহিদাপূর্ণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।উচ্চমানের উপকরণ এবং সুনির্দিষ্ট উৎপাদন দীর্ঘস্থায়ী কর্মক্ষমতা এবং নির্ভরযোগ্যতা নিশ্চিত করে.
কৌণিক যোগাযোগের বল লেয়ারঅভ্যন্তরীণ এবং বাইরের আঙ্গুলের রেজওয়েগুলি রয়েছে যা লেয়ার অক্ষের দিকের তুলনায় একে অপরের তুলনায় স্থানান্তরিত হয়। এর অর্থ এই যে এই লেয়ারগুলি সম্মিলিত বোঝা সামঞ্জস্য করার জন্য ডিজাইন করা হয়েছে, অর্থাৎএকই সময়ে কাজকারী রেডিয়াল এবং অক্ষীয় লোড.
কোণীয় পরিচিতি বল বিয়ারিং এর অক্ষীয় লোড বহন ক্ষমতা পরিচিতি কোণ বৃদ্ধি হিসাবে বৃদ্ধি পায়।যোগাযোগের কোণটি বলের যোগাযোগের পয়েন্টগুলি এবং রেডিয়াল সমতলে রেসওয়েগুলির মধ্যে সংযোগকারী লাইনের কোণ হিসাবে সংজ্ঞায়িত করা হয়, যার সাথেসমন্বিত লোড একটি রানওয়ে থেকে অন্য একটিতে প্রেরণ করা হয়, এবং একটি রেখা লেয়ার অক্ষের লম্ব।
এখানে এমন অ্যাপ্লিকেশনগুলির উদাহরণ দেওয়া হল যেখানে কোণীয় যোগাযোগের বল বিয়ারিং ব্যবহার করা যেতে পারেঃ
শিল্প পাম্প
শিল্পের গিয়ারবক্স
পুনর্নবীকরণযোগ্য শক্তি
কম্প্রেসার
শিল্পের বৈদ্যুতিক মোটর ও জেনারেটর
ট্রাক, ট্রেলার এবং বাস
ধাতু
ভিআইপিএলএস স্ট্যান্ডার্ড এবং সুনির্দিষ্ট কোণীয় যোগাযোগের বল লেয়ার সরবরাহ করতে পারে।
একক সারির কৌণিক যোগাযোগ বল লেয়ার
ডাবল সারি কৌণিক যোগাযোগ বল বিয়ারিং
চার পয়েন্ট যোগাযোগ বল বিয়ারিং
স্টিল, ব্রাস, পলিয়ামাইড, হার্ড টেক্সটাইল, মেশিনযুক্ত কঠিন ব্রাস
C = 15 ̊; AC = 25 ̊; B = 40 ̊ যোগাযোগ কোণ
SAE52100 ইস্পাত এবং Si3N4 সিরামিক (উপসর্গ HQ1)
ABEC-5, P5 = আইএসও ক্লাস 5 টোলারেন্স
ABEC-7, P4 = আইএসও ক্লাস 4 টোলারেন্স
ABEC-9, P2 = আইএসও ক্লাস 3 টোলারেন্স
|
মডেল
|
পুরাতন মডেল
|
মাত্রা ((মিমি)
|
ওজন
|
||
|
|
|
d
|
ডি
|
টি
|
|
|
৭০০০ এসি
|
46100
|
10
|
26
|
8
|
0.02
|
|
৭০০১এসি
|
46101
|
12
|
28
|
8
|
0.02
|
|
৭০০২এসি
|
46102
|
15
|
32
|
8
|
0.03
|
|
৭০০৩এসি
|
46103
|
17
|
35
|
10
|
0.03
|
|
৭০০৪এসি
|
46104
|
20
|
42
|
10
|
0.07
|
|
৭০০৫এসি
|
46105
|
25
|
47
|
12
|
0.08
|
|
৭০০৬এসি
|
46106
|
30
|
55
|
13
|
0.12
|
|
৭০০৭এসি
|
46107
|
35
|
62
|
14
|
0.14
|
|
৭০০৮এসি
|
46108
|
40
|
68
|
15
|
0.21
|
|
৭০১৬এসিএম
|
৪৬১১৬এইচ
|
80
|
125
|
22
|
0.9
|
|
৭০১৭এসি
|
46117
|
85
|
130
|
22
|
0.95
|
|
৭০১৭এসিএম
|
৪৬১১৭এইচ
|
85
|
130
|
22
|
0.95
|
|
৭০১৮এসি
|
46118
|
90
|
140
|
24
|
0.96
|
|
৭০১৮এসিএম
|
৪৬১১৮এইচ
|
90
|
140
|
24
|
0.96
|
|
৭০১৯এসি
|
46119
|
95
|
145
|
24
|
1.2
|
|
৭০১৯এসিএম
|
৪৬১১৯এইচ
|
95
|
145
|
24
|
1.2
|
|
৭০২০এসি
|
46120
|
100
|
150
|
24
|
1.25
|
|
৭০২০এসিএম
|
৪৬১২০এইচ
|
100
|
150
|
24
|
1.25
|
|
৭০২১এসিএম
|
৪৬১২১এইচ
|
105
|
160
|
26
|
1.61
|
|
৭০২২এসিএম
|
৪৬১২২এইচ
|
110
|
170
|
28
|
2.44
|
|
৭০২৪এসিএম
|
৪৬১২৪এইচ
|
120
|
180
|
28
|
2.62
|
|
৭০২৬এসিএম
|
৪৬১২৬এইচ
|
130
|
200
|
33
|
3.912
|
|
৭০২৮এসিএম
|
৪৬১২৮এইচ
|
140
|
210
|
33
|
4.2
|
|
৭০৩০এসিএম
|
৪৬১৩০এইচ
|
150
|
225
|
35
|
5
|
|
৭০৩২এসিএম
|
৪৬১৩২এইচ
|
160
|
240
|
38
|
5.02
|
|
৭০৩৪এসিএম
|
৪৬১৩৪এইচ
|
170
|
260
|
42
|
8.3
|
|
৭০৩৮এসিএম
|
৪৬১৩৮এইচ
|
190
|
290
|
46
|
11.2
|
|
৭০৪০এসিএম
|
৪৬১৪০এইচ
|
200
|
310
|
51
|
14.3
|
|
৭০৪৪এসিএম
|
৪৬১৪৪এইচ
|
220
|
340
|
56
|
18.5
|
|
৭২১৭এসিএম
|
৪৬২১৭এইচ
|
85
|
150
|
28
|
1.88
|
|
৭২২২এসিএম
|
৪৬২২২এইচ
|
110
|
200
|
38
|
4.81
|
|
৭২২৪এসিএম
|
৪৬২২৪এইচ
|
120
|
215
|
40
|
5.6
|
|
৭২২৬এসিএম
|
৪৬২২৬এইচ
|
130
|
230
|
40
|
7.3
|
|
৭২২৮এসিএম
|
৪৬২২৮এইচ
|
140
|
250
|
42
|
7.76
|
|
৭৩০২এসি
|
46302
|
15
|
42
|
13
|
0.094
|
|
৭৩০৩এসি
|
46303
|
17
|
47
|
14
|
0.12
|
|
৭৩০৪এসি
|
46304
|
20
|
52
|
15
|
0.146
|
|
৭৩০৫এসি
|
46305
|
25
|
62
|
17
|
0.23
|
|
৭৩০৬এসি
|
46306
|
30
|
72
|
19
|
0.35
|
|
৭৩০৭এসি
|
46307
|
35
|
80
|
21
|
0.47
|
|
৭৩০৭এসিএম
|
৪৬৩০৭এইচ
|
35
|
80
|
21
|
0.47
|
|
৭৩০৮এসি
|
46308
|
40
|
90
|
23
|
0.69
|
|
৭৩০৮এসিএম
|
৪৬৩০৮এইচ
|
40
|
90
|
23
|
0.69
|
|
৭৩০৯এসি
|
46309
|
45
|
100
|
25
|
0.89
|
|
৭৩০৯এসিএম
|
৪৬৩০৯এইচ
|
45
|
100
|
25
|
0.89
|
