| ব্র্যান্ড নাম: | viiplus Self lubricating bronze sliding bearing |
| মডেল নম্বর: | স্ব-তৈলাক্তকরণ ভারবহন |
| MOQ.: | দরাদরি করা |
| মূল্য: | negotiate |
| অর্থ প্রদানের শর্তাবলী: | এল / সি, টি / টি |
| সরবরাহের ক্ষমতা: | ব্রোঞ্জের হাতা বুশিংস, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, ধাতব স্ব লুব্রিকেটিং বুশিংস, ক |

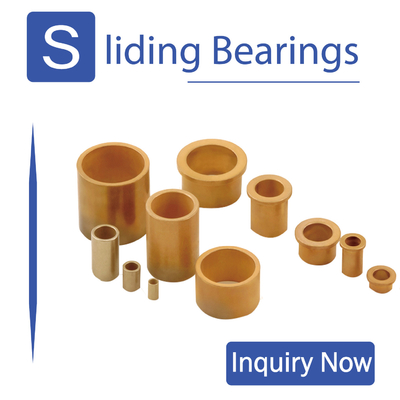

AMES স্ব-লুব্রিকেটেড ব্রোঞ্জ গ্লিটলেগার (স্লাইডিং বিয়ারিং) হল উচ্চ-কার্যক্ষমতা সম্পন্ন বিয়ারিং যা ন্যূনতম রক্ষণাবেক্ষণের প্রয়োজনীয়তার সাথে মসৃণ এবং নির্ভরযোগ্য অপারেশন প্রদানের জন্য ডিজাইন করা হয়েছে।এই বিয়ারিংগুলি একটি ব্রোঞ্জ খাদ থেকে তৈরি করা হয় যা স্ব-তৈলাক্তকরণের বৈশিষ্ট্যগুলিকে অন্তর্ভুক্ত করে, যা বাইরের লুব্রিকেন্টের প্রয়োজন ছাড়াই কার্যকরভাবে কাজ করতে দেয়।
AMES স্ব-তৈলাক্ত ব্রোঞ্জ গ্লিটলেগারে ব্যবহৃত ব্রোঞ্জের খাদটি তার চমৎকার পরিধান প্রতিরোধের, শক্তি এবং জারা প্রতিরোধের জন্য বেছে নেওয়া হয়েছে।স্ব-তৈলাক্তকরণ বৈশিষ্ট্যগুলি অ্যালয় ম্যাট্রিক্সে কঠিন লুব্রিকেন্টের অন্তর্ভুক্তির মাধ্যমে অর্জন করা হয়।এই লুব্রিকেন্টগুলি ভারবহন উপাদান জুড়ে সমানভাবে বিতরণ করা হয়, ভারবহন এবং মিলন পৃষ্ঠের মধ্যে একটি অবিচ্ছিন্ন লুব্রিকেটিং ফিল্ম প্রদান করে।
AMES স্ব-তৈলাক্ত ব্রোঞ্জ গ্লিটলেগারের স্ব-তৈলাক্ত প্রকৃতি পর্যায়ক্রমিক পুনঃপ্রবাহের প্রয়োজনীয়তা দূর করে, উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের খরচ এবং ডাউনটাইম হ্রাস করে।বিয়ারিংগুলি উচ্চ লোড এবং প্রভাব সহ্য করার জন্য ডিজাইন করা হয়েছে, বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে দীর্ঘমেয়াদী নির্ভরযোগ্যতা এবং স্থায়িত্ব নিশ্চিত করে।
AMES স্ব-তৈলাক্ত ব্রোঞ্জ গ্লিটলেগার উচ্চ তাপমাত্রা, উচ্চ আর্দ্রতা বা রাসায়নিক এবং ক্ষয়কারী এজেন্টের সংস্পর্শে থাকা সহ বিস্তৃত পরিবেশে ব্যবহারের জন্য উপযুক্ত।ব্রোঞ্জ খাদ এর জারা প্রতিরোধের নিশ্চিত করে যে বিয়ারিংগুলি কঠোর পরিস্থিতিতেও তাদের কর্মক্ষমতা বজায় রাখতে পারে।
সামগ্রিকভাবে, AMES সেল্ফ-লুব্রিকেটেড ব্রোঞ্জ গ্লিটলেগার মসৃণ এবং রক্ষণাবেক্ষণ-মুক্ত বিয়ারিং অপারেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি সাশ্রয়ী এবং নির্ভরযোগ্য সমাধান অফার করে।তাদের স্ব-তৈলাক্তকরণ বৈশিষ্ট্য, স্থায়িত্ব, এবং জারা প্রতিরোধের বিভিন্ন শিল্প অ্যাপ্লিকেশনের জন্য তাদের একটি চমৎকার পছন্দ করে তোলে।

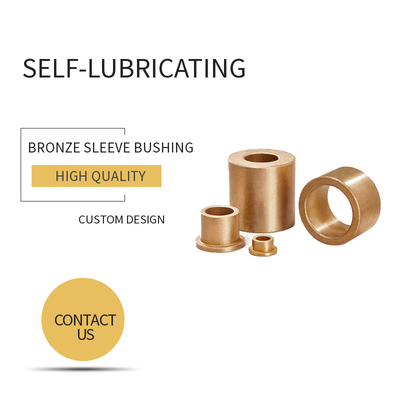

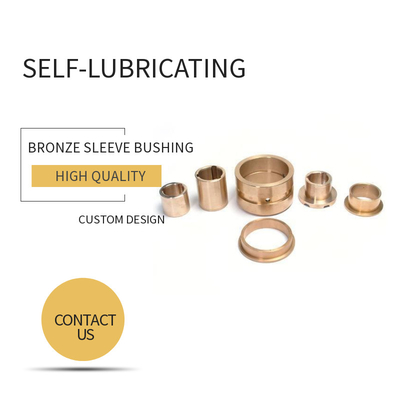

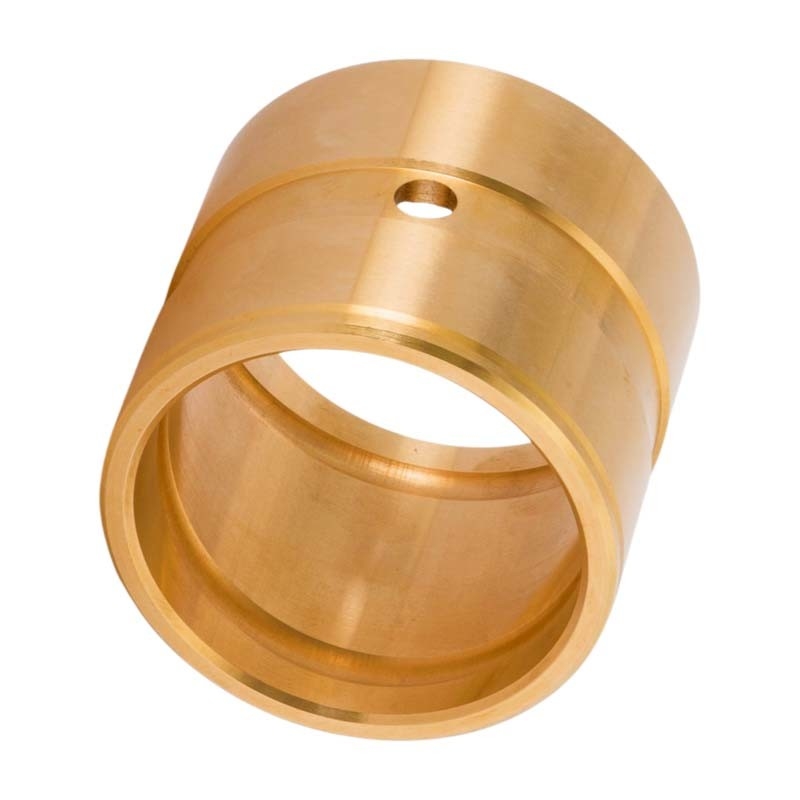

আমাদের ব্রোঞ্জ বুশিংগুলি C93200 (SAE 660) থেকে মেশিন করা হয়
ব্রোঞ্জ ভারবহন, ঢালাই প্রক্রিয়া ব্যবহার করে, এবং তারপর তামার ভিত্তি ব্রোঞ্জের উপর আরেকটি স্তর, ব্রোঞ্জের গুঁড়া, গোলাকার ভারবহন ঘূর্ণন, এইভাবে একটি ফাঁকের পৃষ্ঠে গঠিত এবং তৈলাক্ত তেল বা গ্রীস ভাল তেল ফিল্ম গঠন করতে পারে, ঘূর্ণন দ্বারা উত্পাদিত কণাগুলি ব্যবধানে খুব ভাল হতে, যাতে অর্জন করা যায়নিম্ন PV মান, ভাল তেল দিয়ে, কম খরচে, বিনামূল্যে রক্ষণাবেক্ষণের বৈশিষ্ট্য অর্জন করতে পারে।
ব্রোঞ্জ বুশিং মেশিনিং যেকোন প্রক্রিয়ার জন্য লম্বা বিয়ারিং, ভাল জারা প্রতিরোধ, মাত্রা এবং অন্যান্য কর্মক্ষমতা সহ বিয়ারিং ব্যবহার করার একটি সহজ এবং অর্থনৈতিক উপায় প্রদান করে।
ইতিমধ্যে, আমরা বিভিন্ন শর্ত অনুযায়ী বিভিন্ন গ্রেডের তামার খাদ সরবরাহ করতে পারি এবং বিভিন্ন আকারের প্রক্রিয়াকরণের প্রয়োজনীয়তা অনুসারে, এটি আকারের গ্রেডের তামা রোলিং বিয়ারিংয়ের চেয়ে উচ্চতর নির্ভুলতা রয়েছে।
উপাদান: বিশেষ ব্রোঞ্জ ঢালাই
অনুমোদিত তাপমাত্রা: -40 ~ 150 ডিগ্রি সেলসিয়াস
| টাইপ | সোজা | বুশিং উপাদান | ব্রোঞ্জ | সর্বাধিক অনুমোদিত PV মান পরিসীমা (N/mm2•m/s) | 1.1-2.0 |
|---|---|---|---|---|---|
| সর্বাধিক অনুমোদিত PV মান (N/mm2•m/s) | 1.65 | সর্বাধিক অনুমোদিত লোড (N/mm2) | 10 | সর্বাধিক অনুমোদিত বেগ (মি/সে) | 1.66 |
| মাউন্ট হোল ফিট | H7 |
| উপাদান রচনা এবং বৈশিষ্ট্য | ||||
| শ্রেণী | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| উপাদান | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| ঘনত্ব | 8 | ৮.৯ | 7.8 | ৮.৯ |
| কঠোরতা এইচবি | 210 | 70 | <150 | 95 |
| প্রসার্য শক্তি N/mm² | 750 | 200 | 600 | 260 |
| ফলন শক্তি N/mm² | 450 | >90 | 260 | <150 |
| প্রসারণ % | <12 | <25 | <10 | 8 |
| রৈখিক প্রসারণের সহগ | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| সর্বোচ্চ তাপমাত্রা ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| সর্বোচ্চ লোড N/mm² | 100 | 60 | 50 | 70 |
| সর্বোচ্চ গতি (শুষ্ক) মি/মিনিট | 15 | 10 | 20 | 10 |
| সর্বোচ্চ PV(তৈলাক্তকরণ) N/mm² *m/মিনিট | 200 | 60 | 60 | 80 |
| কম্প্রেশন বিকৃতি 300N/mm² | ~0.01 মিমি | ~ 0.05 মিমি | ~0.04 মিমি | ~0.05 মিমি |
তেলের অবিচ্ছিন্ন উপস্থিতি খিঁচুনি হওয়ার ঝুঁকি দূর করে এবং বিয়ারিংকে হাজার হাজার ঘন্টা পরিধান ছাড়াই কাজ করার অনুমতি দেয়।
এটি রক্ষণাবেক্ষণের প্রয়োজন হয় না, লুব্রিকেন্টের প্রয়োজন হয় না।
10 এমপিএ পর্যন্ত লোডের সাথে কাজ করতে সক্ষম এবং 8 মি / সেকেন্ড পর্যন্ত গতি।
সর্বাধিক কার্যকরী PV 10 MPa · m/s এর মধ্যে, তবে বিশেষ ক্ষেত্রে এটি অতিক্রম করা যেতে পারে।
মাত্রিক নির্ভুলতা খুব বেশি (আইটি 5 ব্যাস পর্যন্ত) এবং অত্যন্ত কম শব্দ উৎপন্ন করে।
গর্ভধারণকারী তেলের পছন্দ হল ভারবহন ফাংশনের মূল চাবিকাঠি।
Viiplus-এর বিভিন্ন ধরনের তেল (খনিজ এবং সিন্থেটিক) বৈশিষ্ট্য রয়েছে যা -60 ° C থেকে +230 ° C পর্যন্ত তাপমাত্রায় কাজ করতে পারে।
এই তেলের সান্দ্রতার আরেকটি গুরুত্বপূর্ণ প্যারামিটার বিশেষভাবে কাজের সীসা এবং গতির জন্য নির্বাচিত হয় যাতে বিয়ারিংকে হাইড্রোডাইনামিক অবস্থার অধীনে কাজ করতে সক্ষম করে, এইভাবে ঘর্ষণ সহগকে কমিয়ে দেয়।
Viiplus এছাড়াও নির্দিষ্ট সমাধান প্রদান করে যখন তেল নির্দিষ্ট ধরণের সিলের সংস্পর্শে থাকে বা খাদ্য প্রয়োগে ব্যবহারের জন্য.
1. উচ্চ লোড ক্ষমতা
2. শুষ্ক অপারেশন অধীনে স্ব-তৈলাক্তকরণ
3. তরল উপস্থিতিতে ব্যবহার করার সম্ভাবনা
4. ক্ষয়কারী এজেন্ট থেকে ভাল রাসায়নিক জড়তা
5. অপারেটিং তাপমাত্রার ব্যাপক পরিসীমা
6. শিখারোধী
7. মাউন্ট করা সহজ
8. স্ট্যান্ডার্ড আইটেম ব্যাপকভাবে উপলব্ধ
9. চাহিদার উপর বিশেষ আইটেম
নলাকার স্ব-তৈলাক্তকরণ Sintered বিয়ারিং স্ট্যান্ডার্ড মাত্রা |
|||
| লাগানোর আগে ব্যাস (মিমি) |
L = দৈর্ঘ্য (মিমি) সহনশীলতা js13 |
ব্যাগ প্রতি পরিমাণ | |
| d = Ø অভ্যন্তরীণ সহনশীলতা G7 | D = Ø বাইরের সহনশীলতা s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + ২৮ |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + ২৮ 12 + 46 + ২৮ 14 + 46 + ২৮ |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + ২৮ 14 + 46 + ২৮ |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + ২৮ 14 + 46 + ২৮ 15 + 46 + ২৮ 16 + 46 + ২৮ 18 + 46 + ২৮ |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 +6 12 + 24 +6 12 + 24 +6 12 + 24 +6 12 + 24 +6 12 + 24 +6 |
14 + 46 + ২৮ 15 + 46 + ২৮ 16 + 46 + ২৮ 17 + 46 + ২৮ 18 + 46 + ২৮ 20 + 56 + ৩৫ |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 +6 14 + 24 +6 14 + 24 +6 |
18 + 46 + ২৮ 20 + 56 + ৩৫ 22 + 56 + ৩৫ |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 +6 15 + 24 +6 15 + 24 +6 15 + 24 +6 15 + 24 +6 |
18 + 46 + ২৮ 19 + 56 + ৩৫ 20 + 56 + ৩৫ 21 + 56 + ৩৫ 22 + 56 + ৩৫ |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 +6 16 + 24 +6 |
20 + 56 + ৩৫ 22 + 56 + ৩৫ |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 +6 |
22 + 56 + ৩৫ |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 +6 18 + 24 +6 18 + 24 +6 |
22 + 56 + ৩৫ 24 + 56 + ৩৫ 25 + 56 + ৩৫ |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
μm এ সহনশীলতা
রান আউট: D≤ 50 এর জন্য IT-9 এবং D>50 এর জন্য IT-10
নলাকার স্ব-তৈলাক্তকরণ Sintered বিয়ারিং স্ট্যান্ডার্ড মাত্রা |
||||
| লাগানোর আগে ব্যাস (মিমি) |
L = দৈর্ঘ্য (মিমি) সহনশীলতা js13 |
ব্যাগ প্রতি পরিমাণ | ||
| d = Ø অভ্যন্তরীণ সহনশীলতা G7 | D = Ø বাইরের সহনশীলতা s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + ৩৫ 25 + 56 + ৩৫ 26 + 56 + ৩৫ 27 + 56 + ৩৫ 28 + 56 + ৩৫ 30 + 56 + ৩৫ |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + ৩৫ 28 + 56 + ৩৫ 29 + 56 + ৩৫ |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + ৩৫ 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 +9 32 + 34 +9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 +9 35 + 34 +9 35 + 34 +9 35 + 34 +9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 +9 36 + 34 +9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 +9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 +9 40 + 34 +9 40 + 34 +9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 +9 45 + 34 +9 45 + 34 +9 45 + 34 +9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 +9 50 + 34 +9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (s8) + ৭৯ |
80 - 120 | 1 | |
μm/রান-আউটে সহনশীলতা: D≤ 50 এর জন্য IT-9 এবং D>50 এর জন্য IT-10
বিশেষ মাত্রা এবং ইম্পেরিয়াল মাপ অনুরোধে উপলব্ধ
