তেলহীন ব্রেডযুক্ত কম্পোজিট পিটিএফই স্ব-লুব্রিকেটেড বিয়ারিং, বুশিং, স্টিল ব্যাকড এমন একটি ধরণের বিয়ারিং যা বিশেষভাবে বাহ্যিক তৈলাক্তকরণের প্রয়োজন ছাড়াই কাজ করার জন্য ডিজাইন করা হয়েছে।এটি একটি ব্লিটেড কম্পোজিট উপাদান থেকে গঠিত, প্রধানত পিটিএফই (পলিটেট্রাফ্লুওরোথিলিন), যা স্ব-লুব্রিকেটিং এবং চরম তাপমাত্রা এবং চাপ সহ্য করতে সক্ষম। ইস্পাত সমর্থন কাঠামোগত সমর্থন এবং স্থায়িত্ব প্রদান করে,যখন কম্পোজিট উপাদান মসৃণ নিশ্চিত করে, ঘর্ষণ মুক্ত অপারেশন।

এই ধরণের ভারবহন সাধারণত এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে লুব্রিকেশন কঠিন বা অসম্ভব, যেমন উচ্চ তাপমাত্রা বা ভ্যাকুয়াম পরিবেশে।পিটিএফই কম্পোজিটের স্ব-লুব্রিকেটিং বৈশিষ্ট্যগুলি নিয়মিত রক্ষণাবেক্ষণ বা লুব্রিকেন্টগুলির প্রতিস্থাপনের প্রয়োজন ছাড়াই এটি কার্যকরভাবে কাজ করতে দেয়.

লেয়ারের ব্লিটেড কম্পোজিট কাঠামোটি এর স্থায়িত্ব এবং পরিধান প্রতিরোধের ক্ষেত্রেও অবদান রাখে। ফাইবারগুলি একসাথে বোনা হয় এমনভাবে যা একটি শক্তিশালী,তবুও নমনীয় উপাদান যা উভয় সংকোচন এবং প্রসার্য বাহিনী প্রতিরোধ করতে পারেএটি এমন অ্যাপ্লিকেশনগুলির জন্য এটি একটি চমৎকার পছন্দ করে যা ভারী লোড এবং ঘন ঘন গতি সহ্য করার জন্য বিয়ারিংগুলির প্রয়োজন।

সামগ্রিকভাবে, তেলবিহীন ব্লেডযুক্ত কম্পোজিট পিটিএফই স্ব-লুব্রিকেটেড বিয়ারিং, বুশিং এবং স্টিল ব্যাকড পণ্যগুলি নির্ভরযোগ্য, দক্ষ,এবং চরম পরিবেশে উচ্চ কর্মক্ষমতা চাহিদা অ্যাপ্লিকেশন জন্য খরচ কার্যকর সমাধান.

মূল্য বুশিং স্টীল ব্যাকড পিটিএফই আচ্ছাদিত ব্রোঞ্জ এবং ব্রোঞ্জ বুশিং-স্টেইনলেস স্টীল 316

ইস্পাত ব্যাকড বুশিংহাই পারফরম্যান্স স্টিল রিইনফোর্সড পিটিএফই বুশিং, পরিবেশ সুরক্ষা স্টিলের সাবস্ট্র্যাটে ভিত্তি করে, কেন্দ্রীয় ব্রোঞ্জের গুঁড়া,চারটি ইথিলিন (পিটিএফই) এবং সবুজ পলিমারিক উপাদানের মিশ্রণ দিয়ে সিন্টারড গোলাকার পৃষ্ঠপণ্যটি সীসা মুক্ত পরিবেশ সুরক্ষা, পরিধান প্রতিরোধের পারফরম্যান্স দুর্দান্ত, একটি প্লাস্টিকের স্তর এবং একটি উচ্চ শক্তির তামা স্তর,ক্লান্তি প্রতিরোধের, ধাক্কা-প্রতিরোধী কর্মক্ষমতা একটি ভাল উপায় একটি সুবিধা।

বুশিং মেট্রিক (মিমি) ইম্পেরিয়াল (ইঞ্চি) মাত্রা একটি উদ্ধৃতি পান।
অনুমোদন, অপারেটিং ক্লিয়ারেন্স (বুশিং ডেটা)
শ্যাফ্ট এবং হাউজিং এর tolerances (Bushing বিন্যাস নকশা)

সর্বাধিক লোড চাপঃ 180Mpa

ঘর্ষণ ফ্যাক্টরঃ 0.03 ~ 0.20

অপারেটিং তাপমাত্রা পরিসীমাঃ -90 °C ~ 180 °C

পলি-টেট্রা ফ্লুরোথিলিন (পিটিএফই)

এটি একটি পলিমার যা monomer হিসাবে tetrafluoroethylene থেকে তৈরি। সাদা মোমযুক্ত, স্বচ্ছ, ভাল তাপ এবং ঠান্ডা প্রতিরোধের, দীর্ঘ সময়ের জন্য -180 ~ 260 C এ ব্যবহার করা যেতে পারে।এই পদার্থের অ্যান্টি-এসিড বৈশিষ্ট্য রয়েছে।, অ্যান্টি - ক্ষার, অ্যান্টি - বিভিন্ন জৈব দ্রাবক, প্রায় সব দ্রাবক মধ্যে দ্রবণহীন। একই সময়ে, উচ্চ তাপমাত্রা প্রতিরোধের বৈশিষ্ট্য আছে,এর ঘর্ষণের মাত্রা খুবই কম, তাই এটি তৈলাক্তকরণের জন্য ব্যবহার করা যেতে পারে, কিন্তু এছাড়াও হয়েজল পাইপের অভ্যন্তরীণ স্তরের আদর্শ লেপ পরিষ্কার করা সহজ; বিষাক্ত, মানব ক্যান্সারজনিত।

সম্পত্তি		তারিখ
সর্বাধিক বহন ক্ষমতাP	স্ট্যাটিক লোড	250N/mm2
	ডায়নামিক লোড	140N/mm2
সর্বোচ্চ লাইন গতিV	শুকনো ঘর্ষণ	2.৫ মিটার/সেকেন্ড
	তেল তৈলাক্তকরণ	৫ মিটার/সেকেন্ড
উচ্চ PV মান	শুকনো ঘর্ষণ	3.6N/mm2・m/s
	তেল তৈলাক্তকরণ	50N/mm2・m/s
ঘর্ষণ সহগ μ	শুকনো ঘর্ষণ	0.04 ~ 0.20
	তেল তৈলাক্তকরণ	0.02 ~ 0.07
তাপমাত্রার ব্যবহার		-195°C+280°C
তাপ পরিবাহিতা সহগ		42W/m·K
তাপীয় প্রসারণ সহগ		১১×১০-৬/কে

বৈশিষ্ট্য

1. গ্যাসিং বা তৈলাক্তকরণ অবস্থার জন্য উপযুক্ত, উচ্চ বহন ক্ষমতা, ভাল পরিধান প্রতিরোধের;

2. ঘূর্ণন, পুনরাবৃত্তি এবং সুইং এবং আন্দোলনের অন্যান্য ফর্ম এবং ঘন ঘন শুরু করার জন্য উপযুক্ত,মাঝে মাঝে চলাচল বা ভারী বোঝা এবং অন্যান্য ঘটনা যা তেল ফিল্ম তৈলাক্তকরণ গঠন করা সহজ নয়;

3. উচ্চ লোড, কম গতিতে তৈলাক্তকরণ শর্তাদি স্থিতিশীল কম ঘর্ষণ সহগ এবং চমৎকার পরিধান প্রতিরোধের সঙ্গে;

4.ফ্রিকশন পৃষ্ঠের স্তরটি সেকেন্ডারি প্রক্রিয়াকরণ হতে পারে, প্রক্রিয়াকরণের পরে আসন গর্তে বহন করে, ফিটটির নির্ভুলতা আরও উন্নত করতে পারে;

5সীমানা তৈলাক্তকরণের অবস্থার অধীনে দীর্ঘ কাজের সময়, যেমন নিয়মিত গ্রীস রক্ষণাবেক্ষণের প্রক্রিয়াতে, পরিষেবা জীবন বাড়িয়ে তুলতে পারে;

6পাতলা দেয়াল কাঠামোর জন্য বিয়ারিং, হালকা ওজন, একটি ছোট ভলিউম দখল করে, কম্প্যাক্ট ডিজাইনের জন্য উপযুক্ত;

7. ভাল মাত্রিক স্থিতিশীলতা, উচ্চ যান্ত্রিক শক্তি;

POM কম্পোজিট লেয়ার

ঘূর্ণিত স্লাইডিং লেয়ার, ঘূর্ণিত বুশিং, ইস্পাত/পিওএম স্লাইডিং স্তর, DIN 1494/ISO 3547, স্বল্প রক্ষণাবেক্ষণ
টেকনিক্যাল বিবরণ
নির্দিষ্ট লোড ক্ষমতা স্ট্যাটিক	≤ 250 [এন/মিমি2]	তাপমাত্রা চাপ	- 40 [°C] থেকে + 130 [°C]
নির্দিষ্ট লোড ক্যাপাসিটি ডাইনামিক	≤ 140 [এন/মিমি2]
স্লাইডিং গতি	≤ ২.৫ [মিটার/সেকেন্ড]	সর্বাধিক PV-মান	2.8 [N/mm2 x m/s]
ঘর্ষণের মান	0.04 [μ] থেকে 0.12 [μ]
উপাদান
সহায়ক উপাদান	বাঁধাকপিযুক্ত বা টিনযুক্ত ইস্পাত	মধ্যবর্তী স্তর	সিন্টার ব্রোঞ্জ
স্লাইডিং স্তর	POM (MoS2) / লুব্রিকেশন পকেট
সহনশীলতার বিবরণ
আবাসন Ø	H7	শ্যাফ্ট সহনশীলতা	h8
মাউন্ট করার পরে অভ্যন্তরীণ-Ø বুশিং	ডি পরিসীমা
শ্যাফ্ট উপাদান
ইস্পাত, শক্ত বা অস্থায়ী
পৃষ্ঠের রুক্ষতা ≤ Ra 08
সম্পত্তি
এটি গ্রীস বা তেল তৈলাক্তকরণের সাথে কাজ করে। এই স্লাইডিং উপাদানের জন্য সমস্ত ধরণের আন্দোলন উপযুক্ত। এটি ময়লা প্রতিরোধের ভাল, খুব শক্ত এবং একটি উচ্চ লোড ক্ষমতা আছে।
অ্যাপ্লিকেশন পরিসীমা
ট্রাক ক্রেন, কৃষি যন্ত্রপাতি, হাইড্রোলিক সিলিন্ডার, নির্মাণ যন্ত্রপাতি, টেল গেট
রক্ষণাবেক্ষণ
এটি একটি স্বল্প রক্ষণাবেক্ষণের ভারবহনকারী উপাদান যা MoS2 স্লাইডিং স্তর এবং তৈলাক্তকরণ পকেটগুলির সাথে। ইনস্টলেশনের সময় একটি প্রাথমিক তৈলাক্তকরণ প্রয়োজন, তারপরেতেল বা গ্রীস দিয়ে নিয়মিত তৈলাক্তকরণ বাধ্যতামূলক.
মাউন্ট পরামর্শ
আবাসন	চেমফার মিনি. ১.৫ মিমি x ১৫-৪৫°, সহজেই বুশিং সারিবদ্ধ করার জন্য
শ্যাফ্ট	শ্যাফারের সহজ সন্নিবেশের জন্য 5 মিমি x 15°
আমরা বুশিং ইনস্টলেশনের জন্য একটি শক্তি ফিটিং ম্যান্ড্রেল ব্যবহার করার পরামর্শ দিই। এটি হাউজিংয়ে ফিট করার সময় বুশিংয়ের বাইরের পৃষ্ঠের উপর কিছু গ্রীস প্রয়োগ করা প্রয়োজন হতে পারে।
আঠালো	আঠালো স্লাইডিং পৃষ্ঠের সাথে যোগাযোগ করা উচিত নয়!

কাঠামো

1. POM বেধ 0.30 ~ 0.50 মিমি। এটি উচ্চ পরিধান প্রতিরোধের এবং সামান্য ঘর্ষণ প্রদান করে এমনকি শুধুমাত্র মিনিটে ভলিউম lubricant সরবরাহ করা হয়,এই ভারবহন পৃষ্ঠ একটি বৃত্তাকার ইন্ডেক্স একটি প্যাটার্ন বহন করে যা ভারবহন সমাবেশ উপর grease সঙ্গে ভরাট করা উচিত.
2. সিন্টার ব্রোঞ্জের গুঁড়া বেধ 0.20-0.35 মিমি। একটি বিশেষ রচনা গুঁড়া তামার থার্মালভাবে ইস্পাত ব্যাকপ্যাকের সাথে ফিউজ করা হয়।এই যোগাযোগ স্তর স্তর জন্য একটি নোঙ্গর হিসাবে কাজ করে এবং বহন পৃষ্ঠ থেকে দূরে তাপ বিল্ড আপ conducts.
3. নিম্ন কার্বন ইস্পাত। বুশিং এর ভিত্তি স্থাপন, ইস্পাত পিছন ব্যতিক্রমী স্থিতিশীলতা, লোড বহন এবং তাপ dissipation বৈশিষ্ট্য প্রদান করে।

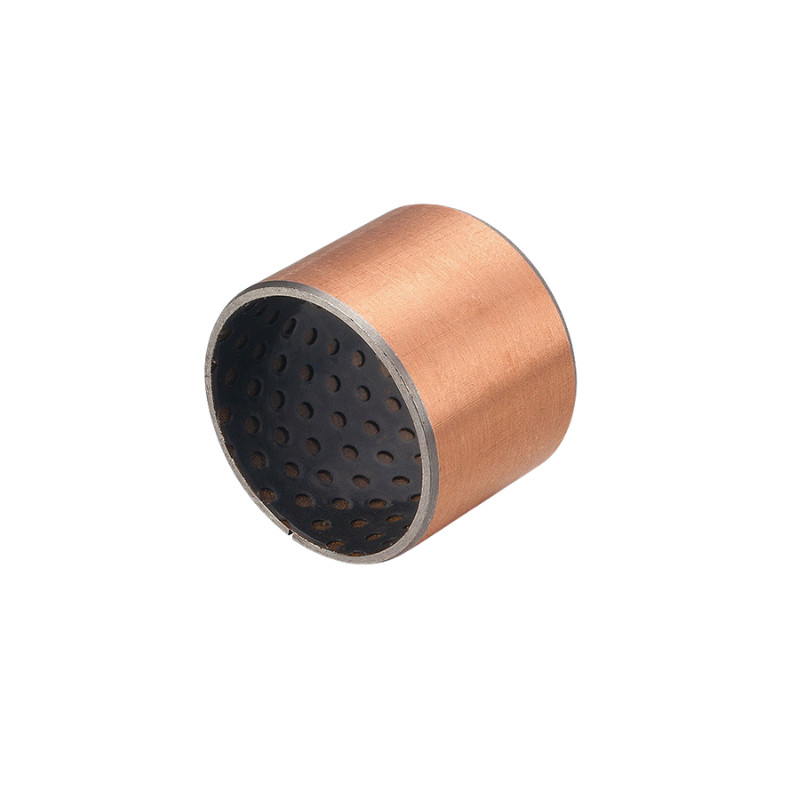

স্ব-লুব্রিকেটিং তেল - ছাঁচনির্মাণ প্রক্রিয়ার বিনামূল্যে ভারবহন ভারবহন

কাঠামো ও গঠন

· ধাতু-পলিমার কম্পোজিট বুশিং উপাদান
· স্টিল ব্যাক + পোরাস ব্রোঞ্জ সিন্টার + লুব্রিকেশন ইন্ডেন্ট সহ পিওএম

অপারেটিং পারফরম্যান্স
শুকনো	দরিদ্র
তৈলাক্ত	ভালো
গ্রীস তৈলাক্ত	খুব ভালো
পানিতে তৈলাক্ত	দরিদ্র
প্রক্রিয়া তরল তৈলাক্ত	দরিদ্র

· ধাতু-পলিমার কম্পোজিট বুশিং উপাদান
· স্টিল ব্যাক + পোরাস ব্রোঞ্জ সিন্টার +
লুব্রিকেশন ইন্ডেন্ট সহ পিওএম

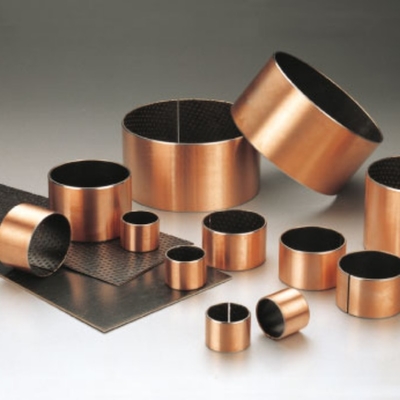

প্রাপ্যতা

স্ট্যান্ডার্ড মাত্রায় পাওয়া যায়
· সিলিন্ডারিক ঝোপ
· থ্রাস্ট ওয়াশার
· স্লাইডিং প্লেট
মেট্রিক বিয়ারিং এবং অর্ডার করা ইম্পেরিয়াল বুশিংঃ বিশেষ মাত্রার স্ট্যান্ডার্ড বুশিং ফর্ম, অর্ধ-বুশিং, স্ট্যাম্পিংয়ের মাধ্যমে প্রাপ্ত বিশেষ আকার, অবস্থান নির্ধারণের খোসাযুক্ত বিয়ারিং,লুব্রিকেন্টের গর্ত এবং যান্ত্রিক খাঁজ, কাস্টমাইজড বুশিং ডিজাইন
