| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | নলাকার গুল্ম |
| MOQ.: | আলোচনা ， চীন কারখানার দাম |
| মূল্য: | Cheap Price Made in china |
| অর্থ প্রদানের শর্তাবলী: | T T |
| সরবরাহের ক্ষমতা: | স্ট্যান্ডার্ড সাইজ |

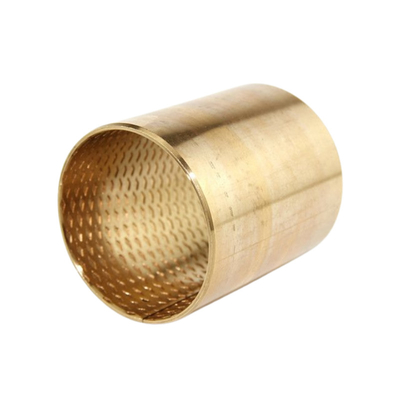

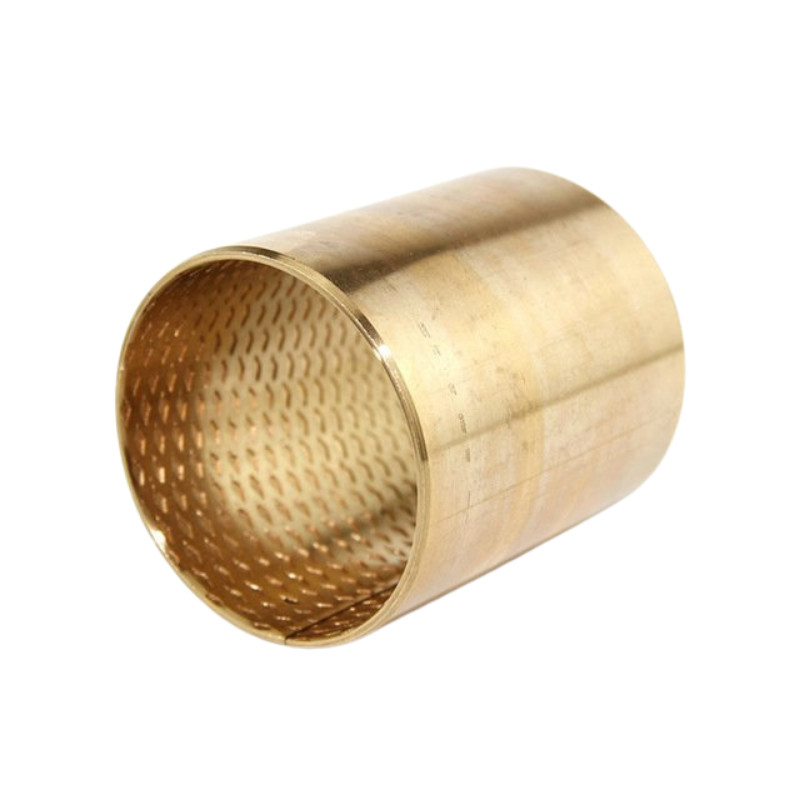

CuSn8 উপাদান থেকে তৈরি উচ্চ লোড ক্ষমতা ব্রোঞ্জ আর্ম বুশিং, চরম লোড এবং চাহিদা অবস্থার প্রতিরোধ করার জন্য ডিজাইন করা হয়। CuSn8 ব্রোঞ্জ, একটি অত্যন্ত পরিধান প্রতিরোধী খাদ,ব্যতিক্রমী স্থায়িত্ব এবং দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করে.
লুব্রিকেশন ইন্ডেন্টগুলি বুশিংগুলির মধ্যে কৌশলগতভাবে স্থাপন করা হয়, যা ঘর্ষণ এবং তাপ উত্পাদন হ্রাস করে কার্যকর লুব্রিকেশনের উপায় সরবরাহ করে।এই নকশা বৈশিষ্ট্যটি কেবলমাত্র বুশিংগুলির অপারেটিং দক্ষতা বৃদ্ধি করে না বরং তাদের পরিষেবা জীবনকে দীর্ঘায়িত করে.
এই ব্রোঞ্জের হাতা বুশিংগুলি যন্ত্রপাতি, সরঞ্জাম এবং ভারী দায়িত্বের অপারেশনগুলি সহ বিস্তৃত শিল্প অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে উচ্চ বোঝা এবং নির্ভুলতা সর্বাধিক গুরুত্বপূর্ণ।তাদের শক্তিশালী নির্মাণ এবং তৈলাক্তকরণ ক্ষমতা তাদের চ্যালেঞ্জিং অবস্থার অধীনে মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করার জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে.
সংক্ষেপে, high load capacity bronze sleeve bushings made of CuSn8 with lubrication indents offer a robust and long-lasting solution for industrial applications that require exceptional performance and durability.
পণ্যের প্রবর্তন

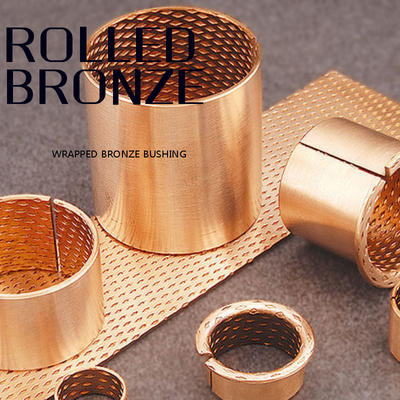

ব্রোঞ্জের লেয়ারটি একটি বিশেষ সূত্রের সাথে উচ্চ ঘনত্বের তামা খাদ স্ট্রিপ দিয়ে তৈরি।পৃষ্ঠ ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী একটি হীরা বা hemispherical তেল গর্ত এবং তেল গ্রুভ সঙ্গে ঘূর্ণিত করা যেতে পারেএর সুবিধা হলউচ্চ ঘনত্ব, বড় বহন ক্ষমতা, ভাল পরিধান প্রতিরোধের, দীর্ঘ সেবা জীবন, ইত্যাদি, ঐতিহ্যগত ঢালাই তামার হাতা প্রতিস্থাপন করতে পারেন,যান্ত্রিক ভলিউম কমাতে এবং খরচ কমাতে. ব্যাপকভাবে উত্তোলন যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, গাড়ী ট্র্যাক্টর চ্যাসি, মেশিন টুল শিল্প, এবং খনির যন্ত্রপাতি ব্যবহৃত হয়েছে, কিন্তু এছাড়াও ভারবহন bushing, flanged bushing,থ্রাস্ট গ্যাসলেট, এবং বল বাউল, এবং অন্যান্য ফর্ম.
স্ট্যান্ডার্ড মাত্রায় পাওয়া যায়
সিলিন্ড্রিক ঝোপ

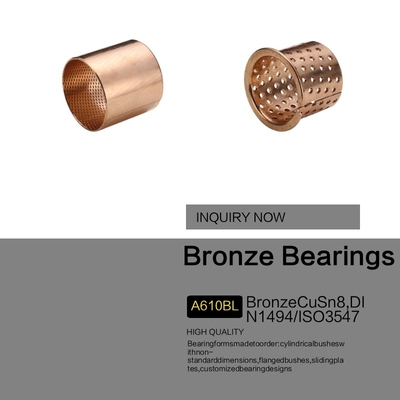

অর্ডারে তৈরি লেয়ার ফর্মঃ অ-স্ট্যান্ডার্ড মাত্রার সিলিন্ডারিক বুশ, ফ্ল্যাঞ্জযুক্ত বুশ, স্লাইডিং প্লেট, কাস্টমাইজড লেয়ার ডিজাইন
যান্ত্রিক হ্যান্ডলিং এবং উত্তোলন সরঞ্জাম, হাইড্রোলিক সিলিন্ডার, বায়ুসংক্রান্ত সরঞ্জাম, চিকিৎসা সরঞ্জাম, টেক্সটাইল যন্ত্রপাতি, কৃষি সরঞ্জাম ইত্যাদি
ব্রোঞ্জের লেয়ারিং এবং ব্রোঞ্জের স্লিভ বুশিংকসন৮লুব্রিকেশন ইন্ডেন্ট সহ
বুশিং আইডি ৯০ মিমি, ওডি ৯৫ মিমি, এল=৮০ মিমি, ফ্ল্যাঞ্জের ওডি - ১১০ মিমি, টাইপ এফ, ডিআইএন ১৪৯৪ (সিউএসএন৮পি)
CuSn8 সঙ্গে
গঠন
Sn ৮%
পি < ০.০৫ %
বিশ্রাম
|
অপারেটিং পারফরম্যান্স |
|
|
শুকনো |
দরিদ্র |
|
তৈলাক্ত |
ভালো |
|
গ্রীস তৈলাক্ত |
ভালো |
|
পানিতে তৈলাক্ত |
দরিদ্র |
|
প্রক্রিয়া তরল তৈলাক্ত |
দরিদ্র |
|
স্ট্যান্ডার্ড ডায়া |
ওভারডোজ আকার |
আবাসন বিরক্তিকর |
আই.ডি. সাইজ |
|
|---|---|---|---|---|
| ১০-১৮ | +০।065 +০।030 |
+০।018 0 |
+০।046 0 |
- শূন্য।016 - শূন্য।043 |
| ১৮-৩০ | +০।075 +০।035 |
+০।021 0 |
+০।052 0 |
- শূন্য।020 - শূন্য।020 |
| ৩০-৫০ | +০।085 +০।045 |
+০।025 0 |
+০।062 0 |
- শূন্য।025 - শূন্য।064 |
| ৫০-৮০ | +০।100 +০।055 |
+০।030 0 |
+০।074 0 |
- শূন্য।030 - শূন্য।076 |
| ৮০-১২০ | +০।120 +০।070 |
+০।035 0 |
+০।087 0 |
- শূন্য।036 - শূন্য।090 |
| ১২০-১৮০ | +০।170 +০।100 |
+০।400 0 |
+০।100 0 |
- শূন্য।043 - শূন্য।106 |
| ১৮০-২৫০ | +০।210 +০।130 |
+০।046 0 |
+০।115 0 |
- শূন্য।050 - শূন্য।122 |
| ২৫০-৩১৫ | +০।260 +০।170 |
+০।052 0 |
+০।130 0 |
- শূন্য।056 - শূন্য।137 |
| প্রযুক্তিগত তথ্য | |
|---|---|
| উপাদানঃ | Cu ∙ 91.3% Sn ∙ 8.5% P ∙ 0.2% |
| স্ট্যান্ডার্ডঃ | Cu Sn8. DIN 17662. CW453K |
| স্লাইডিং স্তর (ঠান্ডা): | একজাতীয় |
| টান শক্তি Rm: | ৪৫০এন/মিমি২ |
| রিডিয়ার্ড শক্তি Rp 0.2: | 250N/mm2 |
| % A10-এ প্রসারিততাঃ | 0.4 |
| কঠোরতা: | 90-120 HB |
| ঘর্ষণের মাত্রা: | 0.০৮-০.২৫ মাইক্রন |
| তাপ পরিবাহিতাঃ | 60W/m·K |
| তাপমাত্রা পরিসীমাঃ | -১০০°সি/২০০°সি |
| সর্বাধিক লোড স্ট্যাটিকঃ | ১২০ এন/মিমি২ |
| সর্বাধিক লোড, গতিশীলঃ | ৪০ এন/মিমি২ |
| সর্বাধিক স্লাইডিং স্পিড (w.lubr): | 2.5 মি/সেকেন্ড |
| Pv-value, Mpa x m/s, kont / int: | 2.8 |
| কাউন্টার উপাদান | |
| প্রস্তাবিত শ্যাফ্ট কঠোরতাঃ | >210HB |
| রেক. শ্যাফ্ট পৃষ্ঠের রুক্ষতা (Ra) | 1.6 |
| প্রস্তাবিত সহনশীলতাঃ | e7-f7 |
| হাউস: | H7 |
| পরিচয়পত্র | ওভারডোজ | এফ ১ | f ২ | L 0 -০.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | +০।043 0 |
16 | +০।065 +০।030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | +০।075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | +০।052 | 27 | +০।035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | +০।085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | +০।045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | +০।062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | +০।100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | +০।074 | 70 | +০।055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | +০।120 +০।070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
