| ব্র্যান্ড নাম: | VIIPLUS |
| মডেল নম্বর: | প্লেট অয়েল ফ্রি স্লাইড প্লেট, গ্রাফাইট প্লেট সরবরাহকারী পরিধান করুন |
| MOQ.: | বিনিমেয় |
| মূল্য: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| অর্থ প্রদানের শর্তাবলী: | T T |
| সরবরাহের ক্ষমতা: | প্লাগ গ্রাফাইট বিয়ারিং, চীন, নির্মাতারা, সরবরাহকারী, কারখানা, পাইকারি, মেটাল জার্নাল বিয়ারিং, পিটি |
গ্রাফাইট এম্বেডেড সহ ব্রাস 500 SWP পরিধান ব্রোঞ্জ প্লেট বলতে এক ধরণের ব্রাস খাদ প্লেটকে বোঝায় যা পরিধান প্রতিরোধের উন্নতির জন্য ব্রোঞ্জ ম্যাট্রিক্সের মধ্যে গ্রাফাইট এম্বেড করে উন্নত করা হয়েছে। ব্রাস 500 SWP একটি নির্দিষ্ট ব্রাস খাদ গঠন যা চমৎকার যান্ত্রিক বৈশিষ্ট্য এবং জারা প্রতিরোধের অধিকারী, যা এটিকে উচ্চ পরিধান প্রতিরোধের এবং স্থায়িত্বের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
ব্রোঞ্জ প্লেটে গ্রাফাইটের অন্তর্ভুক্তি বেশ কয়েকটি সুবিধা প্রদান করে, যার মধ্যে রয়েছে তৈলাক্ততা বৃদ্ধি এবং ঘর্ষণ হ্রাস, যা ফলস্বরূপ উপাদানের পরিধান প্রতিরোধ ক্ষমতা বাড়ায়। এটি এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে উপাদানগুলি বারবার স্লাইডিং বা ঘূর্ণায়মান গতির অধীন এবং দীর্ঘ পরিষেবা জীবনের প্রয়োজন হয়।
গ্রাফাইট এম্বেডেড সহ ব্রাস 500 SWP পরিধান ব্রোঞ্জ প্লেট বিভিন্ন শিল্পে ব্যবহার করা যেতে পারে, যেমন খনন, নির্মাণ এবং ভারী যন্ত্রপাতি, যেখানে সরঞ্জামের উপাদানগুলি কঠোর পরিবেশে উন্মোচিত হয় এবং তাদের অখণ্ডতা এবং কার্যকারিতা বজায় রাখার জন্য শক্তিশালী উপাদানের প্রয়োজন হয়। ব্রাসের জারা প্রতিরোধের এবং গ্রাফাইটের পরিধান-প্রতিরোধী বৈশিষ্ট্যগুলির সংমিশ্রণ এই জাতীয় অ্যাপ্লিকেশনগুলির জন্য অত্যন্ত টেকসই এবং নির্ভরযোগ্য একটি উপাদানের ফলস্বরূপ।
গাইড প্লেট, স্ব-লুব্রিকেটিং অনুরোধের ভিত্তিতে মূল্য এবং ডেলিভারি সময়।

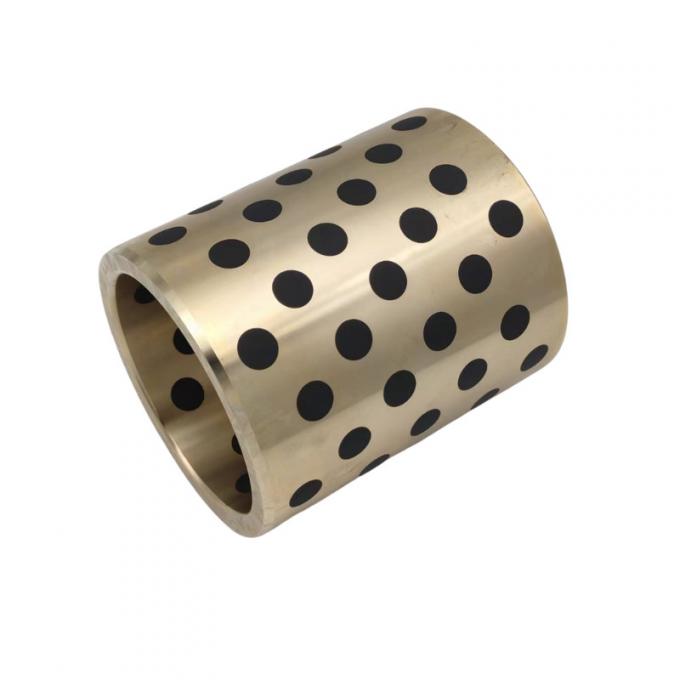

ব্রোঞ্জ বুশিংস্লাইডিং বিয়ারিংআমাদের কোম্পানির একটি স্ট্যান্ডার্ড পণ্যের প্রকার। এই ধরনের স্ব-লুব্রিকেটিং বিয়ারিংকে অয়েললেস বিয়ারিং, ব্রাস বিয়ারিং, কুপার বুশিং, সলিড স্লাইডিং বিয়ারিং বুশিং, ব্রোঞ্জ বুশিং ব্রোঞ্জ বিয়ারিং, গ্রাফাইট প্লাগড ব্রোঞ্জ বুশিং বিয়ারিং বুশিং, গাইড বুশ এবং গ্রাফাইট ফিল্ড বিয়ারিং বুশিংও বলা হয়।
গ্রাফাইট এম্বেডেড সহ ব্রাস 500 SWP পরিধান ব্রোঞ্জ প্লেট
| নং | DIN | উপাদান নং | পদবি | ASTM স্ট্যান্ডার্ড | সমানুপাতিক | ঘনত্ব (g/cm³) | 0.2% স্ট্রেইন (MPa) | টান শক্তি (MPa) | স্ট্রেইন (%) | ই-মডুলাস (MPa) | কঠিনতা (HB) | অ্যাপ্লিকেশন |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ভাল শক্তি এবং জারা প্রতিরোধের প্রয়োজনীয় উপাদানগুলির জন্য স্বয়ংচালিত, মহাকাশ এবং মেরিন ইঞ্জিনিয়ারিংয়ে ব্যাপকভাবে ব্যবহৃত হয়। বহুমুখীতা এবং পারফরম্যান্সের জন্য আন্তর্জাতিকভাবে স্বীকৃত। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | সাধারণত বিয়ারিং, বুশিং এবং উপাদান তৈরিতে ব্যবহৃত হয় যার জন্য উচ্চ লোড ক্ষমতা এবং পরিধান প্রতিরোধের প্রয়োজন, বিশেষ করে সামুদ্রিক এবং শিল্প অ্যাপ্লিকেশনগুলিতে। |
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | মেরিন, মহাকাশ এবং ভারী যন্ত্রপাতিতে বিয়ারিং এবং উচ্চ শক্তি এবং স্থায়িত্বের প্রয়োজনীয় উপাদানগুলির জন্য ব্যবহৃত হয়। চরম লোড এবং উচ্চ ক্ষয়কারী পরিবেশের জন্য পরিচিত। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | ভারী শুল্ক বিয়ারিং, জলবাহী উপাদান এবং সামুদ্রিক হার্ডওয়্যারে ব্যবহৃত হয়। উচ্চ লোড এবং ক্ষয়কারী আক্রমণের প্রতিরোধের জন্য ডিজাইন করা হয়েছে। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | সাধারণত বিয়ারিং, গিয়ার এবং উচ্চ পরিধান প্রতিরোধের প্রয়োজনীয় উপাদান তৈরিতে ব্যবহৃত হয়। ভাল মেশিনেবিলিটি এবং জারা প্রতিরোধের জন্য পরিচিত, বিশেষ করে সমুদ্রের জলের পরিবেশে। তালিকাভুক্ত বিষয়বস্তুর সমস্ত অধিকার https://www.viiplus.com/ দ্বারা সংরক্ষিত |
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| দ্রষ্টব্য: ডেলিভারি ফর্ম কোড: .01 = বালি ঢালাই, .02 = মাধ্যাকর্ষণ ঢালাই, .03 = কেন্দ্রাতিগ ঢালাই, .04 = অবিচ্ছিন্ন ঢালাই। | ||||||||||||
| স্ট্যান্ডার্ড নং | W | L | a | b | স্কেচ |
| SWP পরিধান প্লেট -18*50 | 18 | 50 | - | 20 | A |
| SWP পরিধান প্লেট -18*75 | 75 | 45 | |||
| SWP পরিধান প্লেট -18*100 | 100 | 70 | |||
| SWP পরিধান প্লেট -18*150 | 150 | 60 | B | ||
| SWP পরিধান প্লেট-28*50 | 28 | 50 | - | 20 | A |
| SWP পরিধান প্লেট -28*75 | 75 | 45 | |||
| SWP পরিধান প্লেট -28*100 | 100 | 70 | |||
| SWP পরিধান প্লেট -28*150 | 150 | 60 | B | ||
| SWP পরিধান প্লেট-38*50 | 38 | 50 | - | 20 | A |
| SWP পরিধান প্লেট -38*75 | 75 | 45 | |||
| SWP পরিধান প্লেট-38*100 | 100 | 70 | |||
| SWP পরিধান প্লেট -38*150 | 150 | 60 | B | ||
| SWP পরিধান প্লেট -48*75 | 48 | 75 | - | 45 | A |
| SWP পরিধান প্লেট -48*100 | 100 | 70 | |||
| SWP পরিধান প্লেট -48*125 | 125 | 95 | |||
| SWP পরিধান প্লেট -48*150 | 150 | 60 | B | ||
| SWP পরিধান প্লেট -75*75 | 75 | 75 | 45 | 45 | C |
| SWP পরিধান প্লেট -75*100 | 100 | 70 | |||
| SWP পরিধান প্লেট-75*125 | 125 | 95 | |||
| SWP পরিধান প্লেট -75*150 | 150 | 60 | D | ||
| SWP পরিধান প্লেট -100*100 | 100 | 100 | 70 | 70 | C |
| SWP পরিধান প্লেট -100*125 | 125 | 95 | |||
| SWP পরিধান প্লেট -100*150 | 150 | 60 | D |
| স্লাইডিং গতি v: | 30 m/min |
| বেস উপাদান: | বিশেষ ব্রাস (SO#50SP2) |
| স্ব-লুব্রিকেটিং: | হ্যাঁ |
| লুব্রিকেন্ট: | গ্রাফাইট |
| সারফেস প্রেসার P: | 100 N/mm² |
| P*v-মান: | 200 N/mm² x m/min |
| অপারেটিং তাপমাত্রা: | -50°C / +200°C (সর্বোচ্চ 300°C) |
| ঘর্ষণ সহগ: | 0,07 |
উচ্চ প্রসার্য ব্রাস ভিত্তিক / কঠিন লুব্রিকেন্ট এম্বেডেড তেল-মুক্ত স্লাইড প্লেট SWP ওয়াশার অয়েললেস পরিধান প্লেট গ্রাফাইট প্লেট | স্লাইড প্লেট -NAAMS স্ট্যান্ডার্ড সরবরাহকারী
পরিধান প্লেট সাধারণ উদ্দেশ্যে প্লেট #500SP (SWP সিরিজ) VIIPLUS চীন থেকে তৈরি (SWP-100200) | অনুরূপ MISUMI প্লেট ক্যাটালগব্রোঞ্জ স্লাইডিং প্লেট প্লাগড গ্রাফাইট.pdfঅনলাইন শপ - নির্বাচন করুন, কনফিগার করুন, অর্ডার করুন।
ব্রোঞ্জ পরিধান প্লেট
ব্রোঞ্জ বুশিং #500 SWP অয়েললেস পরিধান প্লেট গ্রাফাইট প্লাগ উপাদান ব্রোঞ্জCuZn25Al5Mn4Fe3 + গ্রাফাইটপ্লাগ।বৈশিষ্ট্য। ব্রোঞ্জ বুশিং 500 সিরিজের বিয়ারিংগুলি অন্তর্ভুক্ত করেউচ্চ-মানের তামা খাদ ভিত্তিক ধাতুপ্রকৌশলী কঠিন লুব্রিকেন্ট প্লাগ সহ।
ব্রোঞ্জ বুশিং #500 SWP অয়েললেস পরিধান প্লেট গ্রাফাইট প্লাগ সহ
বর্ণনা: ব্রোঞ্জ বুশিং উচ্চ টেনশন ব্রাস গ্রাফাইট প্লাগ সহ।
ফাংশন ও বেধ: ঘর্ষণ / স্লাইডিং পরিধান
উপাদান: ধাতু, ব্রোঞ্জ CuZn25Al5Mn4Fe3 + গ্রাফাইট প্লাগ
ব্রোঞ্জ বুশিং 500 সিরিজের বিয়ারিংগুলি অন্তর্ভুক্ত করেউচ্চ-মানের তামা খাদ ভিত্তিক ধাতু প্রকৌশলী কঠিন লুব্রিকেন্ট প্লাগ সহ. এই বিয়ারিংগুলি আজকের সরঞ্জামগুলির দ্বারা দাবি করা বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলি মিটমাট করার জন্য ডিজাইন করা হয়েছে। কৌশলগত প্লাগ অবস্থান এবং প্লাগ যৌগ ব্যবহার করে সুনির্দিষ্ট সহনশীলতা কর্মক্ষমতা বিতরণ এবং লুব্রিকেশন-মুক্ত পরিষেবা নিশ্চিত করে। এই বিয়ারিং শৈলী স্ট্যান্ডার্ড ইঞ্চি, মেট্রিক এবং অর্ডার আকারের জন্য তৈরি করা হয়। 500 সিরিজের বিয়ারিং চরম তাপমাত্রা সীমা এবং উচ্চ লোড ক্ষমতা কর্মক্ষমতা প্রদান করে। জার্নাল স্টাইল বিয়ারিং এবং ফ্ল্যাট পরিধান প্লেটে উপলব্ধ।
কিছু অংশের স্পেসিফিকেশন এবং মাত্রা সম্পূর্ণরূপে কভার করা নাও হতে পারে। সঠিক বিবরণের জন্য, প্রস্তুতকারকের ক্যাটালগগুলি দেখুন।
1) ভারী শুল্ক ট্র্যাক্টর এবং খামার সরঞ্জাম
2) খনন সরঞ্জাম
3) বন সরঞ্জাম
4) মিক্সিং ট্যাঙ্ক ব্লেড শ্যাফ্ট সমর্থন
5) ফাউন্ড্রি, ফার্নেস এবং ইস্পাত উৎপাদন সরঞ্জাম
6) HVAC অ্যাপ্লিকেশন
7) ভারী শুল্ক কাস্টার এবং চাকা সমর্থন বিয়ারিং
8) কিল কার্ট ভেনিয়ার ড্রায়ার অ্যাপ্লিকেশন, এবং সম্ভবত অন্যান্য অ্যাপ্লিকেশন...
|
গ্রেড |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
উপাদান |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
ঘনত্ব |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
কঠিনতা |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
টান শক্তি |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
ফলন শক্তি |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
দীর্ঘতা |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
রৈখিক প্রসারণের সহগ |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
সর্বোচ্চ তাপমাত্রা |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
সর্বোচ্চ গতিশীল লোড |
100 |
60 |
50 |
70 |
120 |
|
সর্বোচ্চ গতি (শুকনো) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(লুব্রিকেশন) |
200 |
60 |
60 |
80 |
200 |
|
সংকোচন বিকৃতি |
< 0.01 মিমি |
< 0.05মিমি |
< 0.04মিমি |
< 0.05মিমি |
< 0.005মিমি |
| পার্ট নং | প্রস্থ | দৈর্ঘ্য | বেধ | মাউন্টিং হোল পিচ | ছিদ্রের সংখ্যা | চেমফার জ্যামিতি | ||||||||
| W | সহনশীলতা | L | সহনশীলতা | T | সহনশীলতা | W1 | সহনশীলতা | W2 | 1 |
সহনশীলতা | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
