| ব্র্যান্ড নাম: | BRAND CHINA REPLACMENT 500 GUIDE BUSHINGS |
| মডেল নম্বর: | ব্রোঞ্জ গ্রাফাইট প্লাগ বুশিংস সহনশীলতাগুলি পূরণ করেছে |
| MOQ.: | 300 পিস / টুকরা (ন্যূনতম আদেশ) |
| মূল্য: | $0.10 - $3.00 / Pieces |
| অর্থ প্রদানের শর্তাবলী: | টিটি ইন অ্যাডভান্স, এল / সি, ওয়েস্টার্ন ইউনিয়ন |
| সরবরাহের ক্ষমতা: | সিএনসি ব্রোঞ্জ বিয়ারিংস অনলাইন • কাস্টম বুশিংস প্রস্তুতকারক • স্লাইডিং বিয়ারিংস সরবরাহকারী |

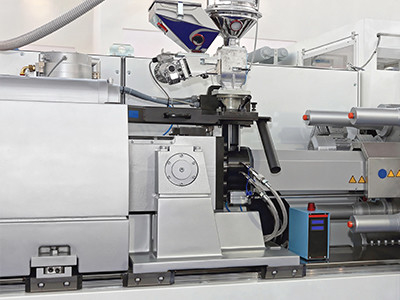

একটি ইনজেকশন মোল্ডিং মেশিনের চলনশীল প্লেট এবং ইনজেকশন টেবিলের জন্য ডিজাইন করা একটি তেলবিহীন প্লেট একটি গুরুত্বপূর্ণ উপাদান যা মসৃণ এবং দক্ষ অপারেশন নিশ্চিত করে।এই ধরনের লেয়ারিং প্লেট ঐতিহ্যগত তৈলাক্তকরণ পদ্ধতির প্রয়োজন অপসারণ, যেমন তেল বা গ্রীস, এইভাবে রক্ষণাবেক্ষণের প্রয়োজনীয়তা এবং ছাঁচনির্মাণ প্রক্রিয়াতে দূষণের ঝুঁকি হ্রাস করে।
তেলবিহীন প্লেটটি সাধারণত উচ্চমানের, পরিধান-প্রতিরোধী উপকরণ থেকে তৈরি করা হয় যা ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়াটির পুনরাবৃত্ত চাপ এবং চাপ চক্রের প্রতিরোধ করতে পারে।এর নকশায় প্রায়শই স্থায়িত্ব বাড়াতে এবং ঘর্ষণ হ্রাস করার জন্য বিশেষ পৃষ্ঠ চিকিত্সা বা লেপ অন্তর্ভুক্ত থাকে.
তেলবিহীন প্লেট ব্যবহার করে, নির্মাতারা বেশ কয়েকটি সুবিধা অর্জন করতে পারেন। প্রথমত, এটি ছাঁচের গহ্বরে তেল বা চর্বি দূষণের ঝুঁকি হ্রাস করে, যা চূড়ান্ত পণ্যের ত্রুটি সৃষ্টি করতে পারে.দ্বিতীয়ত, এটি নিয়মিত তেল পরিবর্তন এবং রক্ষণাবেক্ষণের প্রয়োজনীয়তা দূর করে, ডাউনটাইম এবং শ্রম ব্যয় হ্রাস করে। তৃতীয়ত, তেলবিহীন প্লেটটি সময়ের সাথে সাথে আরও ধারাবাহিক এবং নির্ভরযোগ্য পারফরম্যান্স সরবরাহ করতে পারে,ইনজেকশন ছাঁচনির্মাণ প্রক্রিয়াটির নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করা.
সংক্ষেপে, একটি ইনজেকশন মোল্ডিং মেশিনের চলনযোগ্য প্লেট এবং ইনজেকশন টেবিলের জন্য একটি তেলবিহীন প্লেট একটি মূল্যবান সংযোজন যা দক্ষতা, নির্ভরযোগ্যতা,এবং ছাঁচনির্মাণ প্রক্রিয়া মান.
| গঠন ও বৈশিষ্ট্য | ||||||||||||||||
| ডিজি | ডিআইএন | উপাদান না, না। ডেলিভারি ফর্ম1) |
নামকরণ | এএসটিএম মান | আনুপাতিক ওজন | শারীরিক বৈশিষ্ট্য (মিনিট) | ||||||||||
| স্ট্যান্ডার্ড | অ্যালগরিয়াম না, না। |
ডিআইএন | এএসটিএম | ঘনত্ব | 0.২% স্ট্রেন |
টান শক্তি |
স্ট্রেন | ইমোডুলাস | কঠোরতা | প্রয়োগ | ||||||
| প্রতীক | ρ | δy | δT | |||||||||||||
| ইউনিট | % | % | জি/সিএম৩ | এমপিএ | এমপিএ | % | এমপিএ | এইচবি | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | বি ৫৮৪ | C932 00 | ক্যু ৮১-৮৫ Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 অনুমোদিত সর্বাধিক অংশ নি ২।0 এসবি ০।3 |
ক্যু ৮১-৮৫ Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 নি 1 এসবি ০।35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | স্ট্যান্ডার্ড উপাদান জন্য অধিকাংশ আবেদন আন্তর্জাতিক মানসম্মত |
||
| 2.1090.03 | CuSn7ZnPb | বি ২৭১ | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | বি ৫০৫ | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | এখনও মানসম্মত নয় | Cu 84 - 87 Sn ১১-১৩ Pb ১-২ অনুমোদিত নি ০.৮-১।5 সর্বাধিক অংশ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | উচ্চ জন্য উপাদান লোড এবং / অথবা ক্ষয় চাপ আক্রমণ আন্তর্জাতিক শুধুমাত্র আংশিকভাবে মানসম্মত |
|||
| 2.1061.03 | CuSn12Pb | এখনও মানসম্মত নয় | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | বি ৫০৫ | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | বি ৫৮৪ | C955 00 | C u ন্যূনতম 75 আল ৮.৫-১১0 নি ৪.০-৬।5 ফে ৩.৫-৫।5 অনুমোদিত সর্বাধিক অংশ এমএন ৩।3 |
কুইমিন্ট ৭৮ আল ১০-১১।5 নি ৩-৫।5 Fe ৩-৫ সর্বোচ্চ ৩ মিনিট।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | জন্য উপাদান অত্যধিক বোঝা এবং/অথবা উচ্চ ক্ষয়কারী পরিবেশ আন্তর্জাতিক মানসম্মত |
||
| 2.0975.02 | CuAl10Ni | বি ৩০ | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | বি ২৭১ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | বি ৫০৫ | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | বি৫৮৪ | C863 00 | ক্যু ৬০ - ৬৭ আল ৩-৭ Fe ১.৫-৪ এমএন ২.৫-৫ Zn বিশ্রাম অনুমোদিত সর্বাধিক অংশ সর্বোচ্চ ৩ |
ক্যু ৬০ - ৬৬ আল-৫-৭।5 Fe 2 - 4 এমএন ২.৫-৫ Zn 22 - 28 সর্বোচ্চ ১ |
8.2 | 450 | 750 | 8 | 115.000 | 180 | জন্য উপাদান সর্বোচ্চ লোড ছাড়া ক্ষয়কারী আক্রমণ। আন্তর্জাতিক আংশিক মানসম্মত একটি বড় প্রসারিত |
||
| 2.0598.02 | CuZn25Al5 | বি ৩০ | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | বি ২৭১ | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | এখনও মানসম্মত নয় | Cu 84 - 88 Sn ১১-১৩ Pb ১ নি ২।0 এসবি ০।2 পি ০।2 |
ক্যু ৮৫-৮৮ SN 10 - 12 পিবি ১-১।5 নি ০.৮-১।5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | উপাদান ভাল পরিধান প্রতিরোধের- ট্যান্স. ক্ষয় এবং সমুদ্রের পানি প্রতিরোধী আন্তর্জাতিক আংশিক মানসম্মত |
|||
| 2.1052.03 | CuSn12 | এখনও মানসম্মত নয় | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | এখনও মানসম্মত নয় | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| ১) ডেলিভারি ফর্মঃ .01 = বালি ঢালাই। .02 = মহাকর্ষীয় কাস্টিং। .০৩ = সেন্ট্রিফুগাল কাস্টিং। .04 = ক্রমাগত ঢালাই | ||||||||||||||||

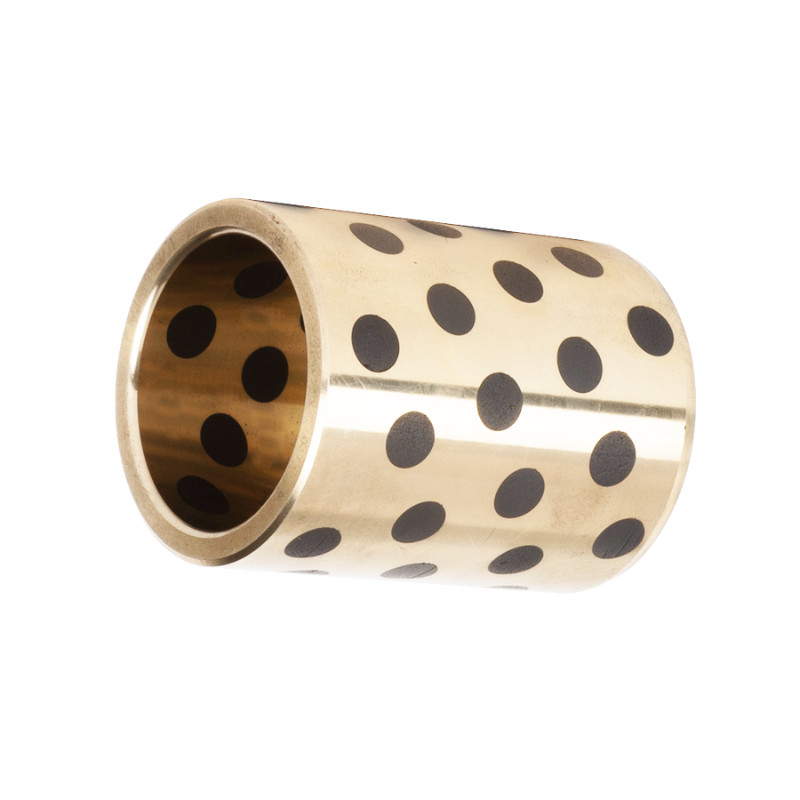

সলিড বুশিং, ব্রোঞ্জের সাথেঢোকানো তৈলাক্তকরণ প্লাগ, DIN 1850/ISO 4379, রক্ষণাবেক্ষণ মুক্ত |
|||
টেকনিক্যাল বিবরণ |
|||
| নির্দিষ্ট লোড ক্ষমতা স্ট্যাটিক | 150 [এন/মিমি2] | তাপমাত্রা চাপ | - ১০০°সি থেকে ৩০০°সি |
| নির্দিষ্ট লোড ক্যাপাসিটি ডাইনামিক | ১০০ [এন/মিমি২] | ||
| স্লাইডিং গতি | ≤ ০.৩ থেকে ১.০ [মিটার/সেকেন্ড] | সর্বাধিক PV-মান | 1.5 [N/mm2 x m/s] |
| ঘর্ষণের মান | 0.03 [μ] থেকে 0.2 [μ] তৈলাক্ত/শুষ্ক | কঠোরতা | 190-220 HB |
উপাদান |
|||
| সহায়ক উপাদান | CuZn25Al5 | অন্যান্য সাধারণভাবে ব্যবহৃত ব্রোঞ্জ খাদ | CuAl10Ni, CuSn12Pb, CuSn7ZnPb |
| স্লাইডিং স্তর | সলিড লুব্রিকেন্টের পৃষ্ঠঃ অ্যাপ. ২৫-৩০% | ||
সহনশীলতার বিবরণ |
|||
| আবাসন Ø | H7 | শ্যাফ্ট সহনশীলতা | f7 অথবা h6 |
| মাউন্ট করার পরে অভ্যন্তরীণ-Ø বুশিং | Pls আমাদের বিক্রয় প্রকৌশলী পরামর্শ, স্ট্যান্ডার্ড বিতরণ সহনশীলতাঃ r6 বা E7 | ||
শ্যাফ্ট উপাদান |
|||
| শ্যাফ্টের কঠোরতা ব্রোঞ্জ খাদের চেয়ে কমপক্ষে 70-100HB কঠিন হওয়া উচিত। | |||
| পৃষ্ঠের রুক্ষতা ≤ Ra 08 | |||
সম্পত্তি |
|||
| এটি সর্বোচ্চ অপারেশনাল চাহিদা পূরণ করে এবং শক লোডের জন্য উপযুক্ত। খাদের উপর নির্ভর করে, এটি ক্ষয় প্রতিরোধী এবং দীর্ঘ জীবনকালের সাথে অত্যন্ত পরিধান প্রতিরোধী। | |||
অ্যাপ্লিকেশন পরিসীমা |
|||
| ক্রেন, খনির যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, অফশোর এবং সামুদ্রিক অ্যাপ্লিকেশন, ইস্পাত উদ্ভিদ, জলবিদ্যুৎ ও জল যান্ত্রিক | |||
রক্ষণাবেক্ষণ |
|||
| এটি একটি রক্ষণাবেক্ষণ-মুক্ত ভারবহন উপাদান, তবে একটি প্রাথমিক গ্রাইসিং বাধ্যতামূলক। একটি লিথিয়াম বয়স্ক প্রতিরোধী গ্রাইস ব্যবহার করা উচিত। | |||
মাউন্ট পরামর্শ |
|||
| আবাসন | চেমফার মিনি. ১.৫ মিমি x ১৫-৪৫°, সহজেই বুশিং সারিবদ্ধ করার জন্য | ||
| শ্যাফ্ট | শ্যাফারের সহজ সন্নিবেশের জন্য 5 মিমি x 15° | ||
| ছোট ব্যাসার্ধের জন্য, OD টি চাপার আগে তৈলাক্ত করা উচিত। | |||
| বৃহত্তর ব্যাসার্ধের জন্য ফ্রিজ ফিটিংয়ের জন্য শুকনো বরফ ব্যবহার করা উচিত। | |||
এটি একটি বিশেষ ফর্মুলেশনের সাথেউচ্চ-শক্তিব্রোঞ্জ C86300/C86200 অথবাতামার খাদসঙ্গেভাল কাস্টিংএবং ডায়নামিক,ক্ষয় প্রতিরোধেরবৈশিষ্ট্যসমূহ. এর পৃষ্ঠটি স্ব-লুব্রিকেশন গ্রাফাইটের সাথে আবদ্ধ এবং নির্দিষ্ট কোণ এবং ঘনত্বের সাথে সাজানো হয়। এটি সাধারণত ইনজেকশন ছাঁচনির্মাণ মেশিন, খনির যন্ত্রপাতি, ভারী দায়িত্বের যন্ত্রপাতি,বুলডোজারএক্সক্যাভেটর, অটো স্ট্যাম্পিং ডাই, প্লাস্টিকের ছাঁচ, প্রিফর্ম ছাঁচ ইত্যাদি।
বুশ - বুশ রপ্তানিকারক, প্রস্তুতকারক, পরিষেবা
1, কোন তেল তৈলাক্তকরণ বা কম তেল তৈলাক্তকরণ, refueling জন্য ব্যবহার করা যাবে না বা জায়গা refueling কঠিন, ব্যবহার করা যেতে পারেরক্ষণাবেক্ষণঅথবাকম রক্ষণাবেক্ষণ.
2,পরিধান প্রতিরোধের, ঘর্ষণ সহগ, দীর্ঘ সেবা জীবন।
3, সঠিক পরিমাণ আছেইলাস্টিক-প্লাস্টিক, একটি প্রশস্ত যোগাযোগ পৃষ্ঠ মধ্যে চাপ বন্টন করতে পারেন, ভারবহন বহন ক্ষমতা উন্নত।
4, স্ট্যাটিক এবং গতিশীল ঘর্ষণ সহগ ক্রল এ অনুরূপনিম্ন গতিযান্ত্রিক কাজের নির্ভুলতা নিশ্চিত করার জন্য, নির্মূল করা।
5, করতে পারেনযান্ত্রিক কম্পন কমাতে, গোলমাল কমাতে, দূষণ প্রতিরোধ করতে, কাজের অবস্থার উন্নতি করতে হবে।
6, অপারেশন চলাকালীন একটি স্থানান্তর ফিল্ম গঠন করতে পারে, গ্রাইন্ডিং শ্যাফ্ট রক্ষা একটি ভূমিকা পালন, কোন কামড় অক্ষ ঘটনা।
7, গ্রাইন্ডিং শ্যাফ্ট কঠোরতা প্রয়োজনীয়তা কম, না quenched এবং tempered শ্যাফ্ট ব্যবহার করা যেতে পারে, যার ফলেপ্রাসঙ্গিক অংশগুলির প্রক্রিয়াজাতকরণ হ্রাস করা কঠিন।
এই টাইপ অয়েলহীন গাইড বুশিং সমস্ত ধরণের ব্রিজ, প্রেস মেশিন, ছাঁচ ইনজেকশন মেশিন এবং অন্যান্য শিল্প মেশিনে ব্যবহার করা যেতে পারে।

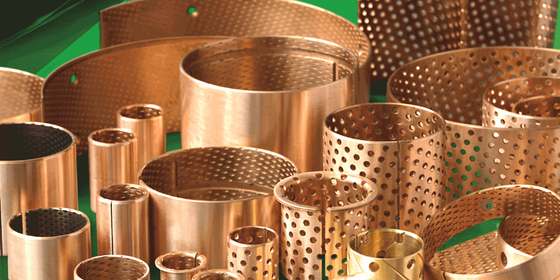

VSB-10 স্ব-লুব্রিকেটিং মাল্টিলেয়ার কম্পোজিট বুশিং
1./ফাইবারমিশ্রণের বেধ 0.01 ~ 0.03 মিমি। এটি ঘোরানো শ্যাফ্টের যোগাযোগের পৃষ্ঠ। স্তর এবং সিন্টার ব্রোঞ্জ উপাদানগুলির ক্ষুদ্র অংশগুলি একটি শক্ত তৈলাক্তকরণ ফিল্ম তৈরি করতে একত্রিত হয়,যা শ্যাফটকে আচ্ছাদিত করে.
2. সিন্টার ব্রোঞ্জের গুঁড়া 0.20*0.35 মিমি পুরু।এই যোগাযোগ স্তর স্তর জন্য একটি নোঙ্গর হিসাবে কাজ করে এবং ভারবহন পৃষ্ঠ থেকে দূরে তাপ বিল্ড আপ conducts.
3.নিম্ন কার্বন ইস্পাত ব্যাকআপবুশিংগুলির ভিত্তি স্থাপন করে, ইস্পাতের পিছনটি ব্যতিক্রমী স্থিতিশীলতা, লোড বহন এবং তাপ অপচয় বৈশিষ্ট্য সরবরাহ করে।
কার্বন ইস্পাত + তামা পাউডার + (+ Pb + ফিলার)
· মেটাল-পলিমার কম্পোজিট স্ব-লুব্রিকেটিং বুশিং উপাদান
· স্টিল ব্যাক + পোরাস ব্রোঞ্জ সিন্টার +
· + সীসা
|
|
স্লাইডিং স্তর |
|
অপারেটিং পারফরম্যান্স |
|
|
শুকনো |
খুব ভালো |
|
তৈলাক্ত |
ভালো |
|
গ্রীস তৈলাক্ত |
ন্যায়বিচার |
|
পানিতে তৈলাক্ত |
ন্যায়বিচার |
|
প্রক্রিয়া তরল তৈলাক্ত |
ফাই |
|
সর্বোচ্চ লোড |
স্ট্যাটিক |
250N/mm2 |
|
গতিশীল |
140N/mm2 |
|
|
সর্বাধিক গতি |
শুকনো |
২ মিটার/সেকেন্ড |
|
তৈলাক্তকরণ |
>2m/s |
|
|
সর্বোচ্চ PV (শুষ্ক) |
স্বল্পমেয়াদী |
3.6N/mm2*·m/s |
|
অবিচ্ছিন্ন |
1.8N/mm2*·m/s |
|
|
টেম্পার। |
-195°C~+280°C |
|
|
ঘর্ষণ সহগ |
0.03 ~ 0.20 |
|
|
তাপ পরিবাহিতা |
42W (m·k) -1 |
|
|
তাপীয় প্রসারণ সহগ |
11*10-6k-1 |
|
স্ট্যান্ডার্ড মাত্রায় পাওয়া যায়
· সিলিন্ডারিকাল ঝোপ
· ফ্ল্যাঞ্জযুক্ত গুল্ম
· থ্রাস্ট ওয়াশার
· ফ্ল্যাঞ্জযুক্ত ওয়াশার
· স্লাইডিং প্লেট
বুশিং,লুব্রিকেটেড বিয়ারিং,কম্পোজিট বিয়ারিং,মেটাল বিয়ারিং,কম্প্রেসার বিয়ারিং,মেটাল পলিমার,ফিলামেন্ট রান,প্লিন বিয়ারিং,ফ্ল্যাঞ্জ বিয়ারিং,পলিমার বিয়ারিং,ফ্ল্যাঞ্জ বিয়ারিং,পাম্প বিয়ারিং,ফ্লেঞ্জযুক্ত গুল্মইন্ডাস্ট্রিয়াল লেয়ারিং
হাইড্রোলিক এবং বায়ুসংক্রান্ত শিল্পে ব্যাপকভাবে ব্যবহৃত হয়, যন্ত্রপাতি শিল্প, প্লাস্টিক যন্ত্রপাতি শিল্প, উত্তোলন এবং হ্যান্ডলিং যন্ত্রপাতি, বন্দর যন্ত্রপাতি, অফিস, ফিটনেস যন্ত্রপাতি,টেক্সটাইল যন্ত্রপাতি, খাদ্য প্যাকেজিং, ভরাট যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, মুদ্রণ ও প্যাকেজিং, কাগজ তৈরির যন্ত্রপাতি, অটোমোবাইল, রেলওয়ে বাষ্পীভবন, জাহাজ নির্মাণ শিল্প, প্রেস,ধাতুবিদ্যা যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি ইত্যাদি
