চীন ব্রোঞ্জ গ্লিটলগার উত্পাদক

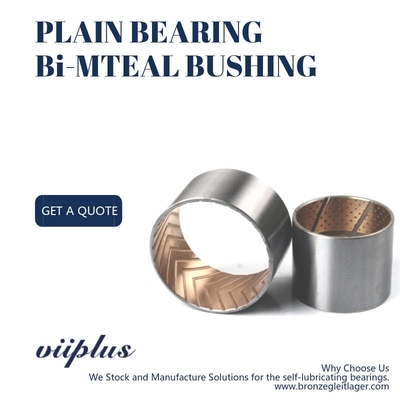

ভারী ধাতব বুশিং বিমিটাল গুল্ম Jf800 Jf720 খাঁজ কাটা থ্রোটাল ভালভের জন্য প্রকারের

পণ্যের বিবরণ:
উৎপত্তি স্থল: বিমেটাল ভারবহন প্রস্তুতকারক
পরিচিতিমুলক নাম: VIIPLUS
সাক্ষ্যদান: ISO 9001
মডেল নম্বার: বিমেটাল বুশিং
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: বিনিমেয়
মূল্য: Negotiable
প্যাকেজিং বিবরণ: কার্টন উড প্যালেট কাঠের কেস রফতানি করুন
ডেলিভারি সময়: 7-25 কাজের দিন
পরিশোধের শর্ত: ওয়েস্টার্ন ইউনিয়ন, MoneyGram T/T
যোগানের ক্ষমতা: 7000000 পিস / টুকরা এক সপ্তাহ

বিস্তারিত তথ্য

বিমেটাল বুশিংস উপাদান: বিমেটাল ভারবহন আবেদন: থ্রটল ভালভ, খাদ, থ্রোটল লিভার
বুশিং ফিচার: উচ্চ কঠোরতা তামা: CuSn10Pb10, অন্যান্য
আদর্শ: দ্বি-ধাতব যৌগিক বিয়ারিংস বৈশিষ্ট্য: রক্ষণাবেক্ষণ-মুক্ত, টিন ব্রোঞ্জের সীসা

পণ্যের বর্ণনা

পেশাদার ধাতু এবং দ্বিমাত্রিক ভারবহন প্রস্তুতকারক



পেশাদারী ধাতু এবং দ্বিমাত্রিক ভারবহন প্রস্তুতকারক, বিমেটাল ভারবহন, ব্যাসের সীমা : 15 থেকে 130 মিমি, জেএফ -88 বিমেটালিক ভারবহন, কম কার্বন ইস্পাত প্লেট ম্যাট্রিক্স উপাদান, পৃষ্ঠ sintering CuPb10Sn10 বা CuSn6Zn6Pb3 ইস্পাত এবং তামা মিশ্র পণ্য হিসাবে ভিত্তি করে তৈরি করা হয়। এই পণ্যটি ডাবল অ্যালোয় বিয়ারিংয়ের একটি শক্তিশালী ভারবহন ক্ষমতা, যার জন্য ব্যবহৃত হয় ভারী শুল্ক যানবাহনের ভারসাম্য ব্রিজ বুশিং t এটি এক ধরণের উচ্চ-লোড এবং নিম্ন-গতির গতি বহন echn প্রযুক্তিগত পরামিতি


খাদ স্তর উপাদান
সর্বাধিক ভারবহন চাপ 65N / মিমি 2
সর্বোচ্চ অপারেটিং তাপমাত্রা 260 26
খাদ স্তর কঠোরতা (70 ~ 100) এইচবি



অভ্যন্তরীণ গর্ত যন্ত্র এবং নন-মেশিনের মধ্যে পুরুত্ব সহনশীলতা



JF720 - প্রযুক্তিগত পরামিতি





সাধারণ বেধ



সিরিজ বি সহনীয়তা (অ-মেশিনেবল)



সিরিজ সি এর সহনীয়তা (অ-মেশিনেবল)

1.0 -0,025

+0,25

+0,15

1.5 -0,030

+0,25

+0,15

2.0 -0,035

+0,25

+0,15

2.5 -0,040

+0,30

+0,15

3.0 -0,045

+0,30

+0,15

3.5 -0,050

+0,30

+0,15





JF800 - প্রযুক্তিগত পরামিতি

সাধারণ বেধ



সিরিজ বি সহনীয়তা (অ-মেশিনেবল)



সিরিজ সি এর সহনীয়তা (অ-মেশিনেবল)

1.0 -0,025

+0,25

+0,15

1.5 -0,030

+0,25

+0,15

2.0 -0,035

+0,25

+0,15

2.5 -0,040

+0,30

+0,15

3.0 -0,045

+0,30

+0,15

3.5 -0,050

+0,30

+0,15



উপাদান চালু হয়



CuPb10Sn10 material














CuPb10Sn10
PB (%) ফে (%) এন (%) দস্তার সংকেতচিহ্ন (%) ছেদ (%)
8.0-11.0 ≦ 0.25 ≦ 1.5 ≦ 2.0 78.0-87.0



বাকলস পরামিতি



Optional construction of bimetal bearings









ডি H8 (H7) H7 প্রাচীর বেধ এইচ F1 F2 এল
সর্বনিম্ন সর্বোচ্চ 10 15 20 25 30 40 50 60
10 12 10-0.022 12 + + 0.018 0,148 0,995 0,935 4 0.5 0.3 1010 1015 1020
12 14 12-0.027 14 + + 0.018 0.01 1210 1215 1220
14 16 14-0.027 16 + + 0.018   1410 1415 1420
15 17 15-0.027 17 + + 0.018   1510 1515 1520
16 18 16-0.027 18 + + 0.018   0.8 0.4 1610 1615 1620
18 20 18-0.027 20 + + 0.021 0,151 1810 1815 1820 1820
0.01
20 23 20-0.033 23 + + 0.021 0,181 1.49 1.43 2010 2015 2020 2020
22 25 22-0.033 25 + + 0.021 0.02 6 2210 2215 2220 2220
24 27 24-0.033 27 + + 0.021   1 0.5 2410 2415 2420 2420 2430
25 28 25-0.033 28 + + 0.021     2515 2520 2520 2530
26 30 26-0.033 30 + + 0.021 0,205 1.98 1,92   2615 2620 2620 2630
28 32 28-0.033 32 + + 0.025 0.03   2815 2820 2820 2830 2840
30 34 30-0.033 34 + + 0.025   1.2 0.6   3015 3020 3020 3030 3040
32 36 32-0.039 36 + + 0.025     3215 3220 3220 3230 3240
35 39 35-0.039 39 + + 0.025       3520 3520 3530 3540 3550
38 42 38-0.039 42 + + 0.025   8     3820 3820 3830 3840 3850
40 44 40-0.039 44 + + 0.025       4020 4020 4030 4040 4050







ডি (H8) (H7) এইচ 7 আইডি প্রাচীর বেধ   F1 F2 এল
সর্বনিম্ন সর্বোচ্চ 25 30 40 50 60 80 90 100
45 50 45-0.039 50 + + 0.025 0,205 2.46 2.4 8 1.5 1 4525 4530 4540 4550
0.03
50 55 50-0.039 55 + + 0.030 0.21   5030 5040 5050 5060
55 60 55-0.046 60 + + 0.030 0.03   5530 5540 5550 5560
60 65 60-0.046 65 + + 0.030     6030 6040 6050 6060
65 70 65-0.046 70 + + 0.030     6530 6540 6550 6560
70 75 70-0.046 75 + + 0.030     7030 7040 7050 7060 7080
75 80 75-0.046 80 + + 0.030   9.5   7530 7540 7550 7560
80 85 80-0.046 85 + + 0.035 0,215     8040 8050 8060 8080
85 90 85-0.054 90 + + 0.035 0.03   8530   8550 8560 8580   85100
90 95 90-0.054 95 + + 0.035         9050 9060 9080   90100
95 100 95-0.054 100 + + 0.035           9060 9080 9090 90100
100 105 100-0.054 105 + + 0.035           10060 10080 10090 100100
105 110 105-0.054 110 + + 0.035           10560 10580   105100
110 115 110-0.054 115 + + 0.035           11060 11080   110100
115 120 115-0.054 120 + + 0.035         11550   11580
120 125 120-0.054 125 + + 0.040 0.22       12050 12060     120100
125 130 125-0.063 130 + + 0.040 0.03             125100
130 135 130-0.063 135 + + 0.040           13060     130100
135 140 135-0.063 140 + + 0.040         13560 13580
140 145 140-0.063 145 + + 0.040           14060 14080   140100
150 155 150-0.063 155 + + 0.040           15060 15080 150100





 দ্বিমাত্রিক ভারবহনবুশ সংকেত বৃদ্ধি করে



আবেদন

একটি মাঝারি লোড ক্ষমতা এবং মাঝারি অ্যান্টি-ক্লান্তি
মাঝারি গতিতে প্রয়োগ করা হয়, উচ্চ প্রভাবের পরিস্থিতিতে
ভাল অ্যান্টি-জারা, এবং স্লাইডিং ক্ষমতা
পণ্যগুলি স্বল্প শিল্পের যন্ত্রাংশ এবং অটো শিল্প, নির্মাণ মেশিন ইত্যাদির ইঞ্জিনগুলিতে ব্যবহার করা যেতে পারে।





                            Self - lubricating bearings in infrastructure







কর্মক্ষমতা উপাত্ত
সর্বোচ্চ গতিশীল লোড পি   140N / mm²
সর্বাধিক লাইনের গতি V গ্রীস লুব্রিকেশন থেকে 2.5 মিটার / সেকেন্ড
সর্বোচ্চ পিভি মান V গ্রীস লুব্রিকেশন 2.8N / mm² · মি / সে
ঘর্ষণ কোফ μ গ্রীস লুব্রিকেশন 0.05 ~ 0.15
সর্বাধিক লাইনের গতি V তেল তৈলাক্তকরণ 5m / সেকেন্ড
সর্বোচ্চ পিভি মান V তেল তৈলাক্তকরণ 10 এন / মিমি · এম / সে
ঘর্ষণ কোফ μ তেল তৈলাক্তকরণ 0.04 ~ 0.12
সর্বোচ্চ কাজের তাপমাত্রা গ্রীস লুব্রিকেশন 150 ℃





কর্মক্ষমতা উপাত্ত
সর্বোচ্চ কাজের তাপমাত্রা তেল তৈলাক্তকরণ 250 ℃
অক্ষকে সঙ্গম করা কঠোরতা ≥53HB
অক্ষকে সঙ্গম করা বন্ধুরতা রা = 0.32 ~ 0.63
খাদ কঠোরতা 80 ~ 120
তাপ সঞ্চালনের সহগ 47W / (মি · ট)
রৈখিক xpansion এর সহগ 18 × 10-6K -1
এই টেবিলের বাইরে গ্রাহকদের বিশেষ অনুরোধ অনুসারে।

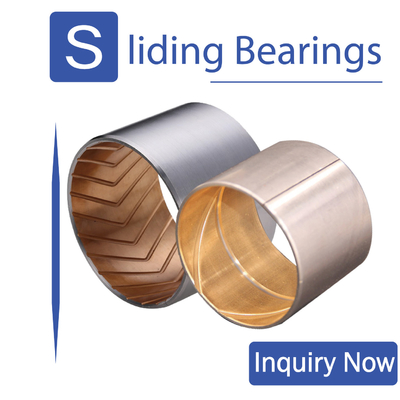

Bimetal Bushes Jf800 Jf720 Grooves Split Type
