পণ্যের বর্ণনা

পিটিএফই সহচরী পৃষ্ঠের সাথে জড়িত বুশিং বিশেষ উত্পাদন
Upon request, we can offer inch-sizes, special lengths, bearings acc. অনুরোধের পরে, আমরা ইঞ্চি-আকার, বিশেষ দৈর্ঘ্য, বিয়ারিংস এসিসি সরবরাহ করতে পারি। to drawing and various PTFE-layers for different areas of use as well as different backings in bronze or stainless steel etc. ব্যবহারের বিভিন্ন ক্ষেত্রের জন্য ব্রোঞ্জ বা স্টেইনলেস স্টিল ইত্যাদিতে বিভিন্ন ব্যাকিংয়ের জন্য অঙ্কন এবং বিভিন্ন পিটিএফই-স্তর রয়েছে to

জারা-প্রতিরোধী উপকরণগুলির বিয়ারিংস - স্টেইনলেস স্টিল T316, বর্ধিত তৈলাক্তকরণ এবং কঠোরতার জন্য সিন্টারড

থ্রাস্ট ওয়াশার এবং স্লাইডিং প্লেট (শীট) যদি কোনও বোর তৈরি হয় তবে সর্বদা স্লাইডিং পৃষ্ঠ থেকে স্টিলের পৃষ্ঠের দিকে চালিত করুন।
এটি তিনটি স্তরকে বিভক্ত হওয়া থেকে বিরত রাখতে।

VIIPLUS ভালভ বিয়ারিংস যা স্ব-লুব্রিকেটিং ধরণের হয় যা শক্তি সরবরাহ করে
and low friction for easy operation and lifetime service. এবং সহজ অপারেশন এবং আজীবন পরিষেবার জন্য কম ঘর্ষণ। No special periodic maintenance is needed. কোনও বিশেষ পর্যায়ক্রমিক রক্ষণাবেক্ষণের প্রয়োজন নেই।







স্থায়ীভাবে লুব্রিকেট করা উপরের এবং নীচের বিয়ারিংগুলির কোনও রক্ষণাবেক্ষণের প্রয়োজন হয় না, এবং দিগন্তকালীন / বা উল্লম্ব শ্যাফ্ট লোডিংয়ের জন্য ডিজাইন করা হয়েছে।
বিয়ারিংগুলি সহজ পরিচালনা এবং দীর্ঘ পরিষেবা জীবনের জন্য শক্তি এবং কম ঘর্ষণ সরবরাহ করে।



থ্রাস্ট বিয়ারিংস এবং ওয়াশার প্লাগ ভালভ মাপগুলি বুশিং এবং স্ব-তৈলাক্তকরণ সহনীয় জীবন



Valves Bushings are available. ভালভ বুশিংস উপলব্ধ। Please contact VIIPLUS. VIIPLUS যোগাযোগ করুন।

ভালভগুলি প্রতিস্থাপনযোগ্য স্টেইনলেস স্টিল দিয়ে সজ্জিত করা হবে, বিয়ারিংস অনুসারে সাইনটারযুক্ত হাতা ধরণের বিয়ারিংগুলি পাপযুক্ত, তেলযুক্ত রঙের স্টেইনলেস স্টেল বুশিংসের হতে হবে



টেক্স বুশিং, কাস্টমাইজড বুশিং, ফাইবার বুশ

ইনপুট প্রচেষ্টা এবং হ্যান্ড হুইলের আকার হ্রাস করতে উচ্চ দক্ষতা গিয়ারিং এবং ভারবহন সিস্টেম



কব্জি পিনগুলি 304 স্টেইনলেস স্টিলের ব্রোঞ্জের বিয়ারিংগুলিতে ঘোরানো হবে



Stainless steel fabric bushings,this kind of bushings widely used in valve,oil, chemistry, metallurgy.It has flexible bearings, no maintenance, low installation accuracy, good shock absorption and impact resistance. স্টেইনলেস স্টিল ফ্যাব্রিক বুশিংস, ভালভ, তেল, রসায়ন, ধাতুবিদ্যায় এই ধরণের বুশিংগুলি ব্যাপকভাবে ব্যবহৃত হয় flex এটি নমনীয় বিয়ারিংস, কোনও রক্ষণাবেক্ষণ, কম ইনস্টলেশন সঠিকতা, ভাল শক শোষণ এবং প্রভাব প্রতিরোধের নেই। Low noise characteristics, and due to the high strength of the fiber material and the support of the steel back, it has the unique advantage of high load capacity. কম শব্দ বৈশিষ্ট্য, এবং ফাইবার উপাদান উচ্চ শক্তি এবং ইস্পাত পিছনে সমর্থন কারণে, এটি উচ্চ লোড ক্ষমতার অনন্য সুবিধা আছে। In general sports, it is advisable to maintain proper clearance between the inner hole and the shaft. সাধারণ ক্রীড়াগুলিতে অভ্যন্তরীণ গর্ত এবং খাদের মধ্যে যথাযথ ছাড়পত্র বজায় রাখার পরামর্শ দেওয়া হয়। The size of the gap can be referred to the DU type product. ব্যবধানের আকারটি Uাবি প্রকারের পণ্যকে উল্লেখ করা যেতে পারে। The outer diameter of the bearing and the seat hole are generally interference fit. ভারবহন এবং আসন গর্তের বাইরের ব্যাস সাধারণত হস্তক্ষেপ মাপসই। The interference can also be referred to the DU type product. হস্তক্ষেপটি Uাবির ধরণের পণ্যকেও উল্লেখ করা যেতে পারে।

Metal matrix fabric composite sheet has more flexibility than general rigid bearings due to the 0.25mm thickness of fiber cloth lubrication layer. ফাইবার কাপড়ের তৈলাক্তকরণ স্তরের 0.25 মিমি বেধের কারণে ধাতব ম্যাট্রিক্স ফ্যাব্রিক যৌগিক শীটটিতে সাধারণ অনমনীয় বিয়ারিংয়ের তুলনায় আরও নমনীয়তা রয়েছে। In some low-speed rocking motions, the bearing inner hole and the pin shaft can be used without gaps or even interference. কিছু কম গতির দোলনের গতিগুলিতে, ভারবহন অভ্যন্তরীণ গর্ত এবং পিন শ্যাফট ফাঁক বা এমনকি হস্তক্ষেপ ছাড়াই ব্যবহার করা যেতে পারে। Cooperate, this can better exert its shock absorption and low noise performance; সহযোগিতা করুন, এটি এর শক শোষণ এবং কম শব্দ কর্মক্ষমতা আরও ভাল করে তুলতে পারে; such bearings are mainly used in low-speed, heavy-duty oil and grease lubrication, and can also be used in oil-free lubrication. এই ধরনের বিয়ারিংগুলি মূলত স্বল্প গতির, ভারী শুল্কের তেল এবং গ্রীস তৈলাক্তকরণে ব্যবহৃত হয় এবং তেল মুক্ত তৈলাক্তকরণেও এটি ব্যবহার করা যেতে পারে।







1. ভালভের শরীরে উপরের এবং নীচের উভয়টি টিপুন Press
2. Install lower stem packing and lower spacer. 2. লোয়ার স্টেম প্যাকিং এবং লোয়ার স্পেসার ইনস্টল করুন। Install cover plate with cap screws and washers. ক্যাপ স্ক্রু এবং ওয়াশারগুলির সাথে কভার প্লেট ইনস্টল করুন।
৩. উপরের বুশিং, উপরের প্যাকিং এবং ভ্যালভ বডি টপ স্টেম গর্তে উপরের স্পেসার ইনস্টল করুন।
4. ভালভ স্টেম উপর খাঁজ উপর প্যাকিং রক্ষণাবেক্ষণ রিং ইনস্টল করুন।
5. Install disc into valve seat. 5. ভালভ সিটে ডিস্ক ইনস্টল করুন। This will require that a lubricant such as silicone oil or grease be এর জন্য সিলিকন তেল বা গ্রিজের মতো লুব্রিক্যান্ট হওয়া দরকার
ডিস্ক এবং আসন উভয়ই স্টেম হাব অঞ্চলে প্রয়োগ করা হয়।
6. Install stem into valve body top stem hole (operator top plate side). Val. ভালভের বডি টপ স্টেম হোল (অপারেটর টপ প্লেট সাইড) এ স্টেম ইনস্টল করুন। The stem should be কান্ডটি হওয়া উচিত
ইনস্টল করা হয়েছে যাতে এটির মিল্ট ফ্ল্যাটটি ডিস্ক টর্কের প্লাগ হোলের সাথে একত্রিত হয়।
7. ডিস্কের মাধ্যমে এবং স্টেমের মিল্ট ফ্ল্যাটটির বিপরীতে প্লাগ ডাউন করুন।

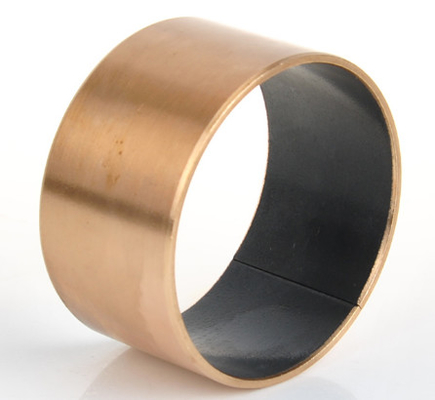

টেক্স ভারবহন পিটিএফই ফাইবার ফ্যাব্রিক এবং ধাতব ব্যাকিংয়ে অ্যারামিড ফাইবার ওভারলে ব্যবহার করে, ফ্যাব্রিকটিতে খুব উচ্চ লোড ক্ষমতা এবং উচ্চ নির্ভুলতা কম গতি এবং ভারী ঘর্ষণ উচ্চতর পারফরম্যান্স সহ চালানো হয়



পলিটেট্রাফ্লুওরোথিলিন ফাইবার পিটিএফই / কেভলার





 ভিআইপিএলএস টেক্স পিটিএফই ফাইবার মেটাল বেস স্ব-লুব্রিকেটিং বিয়ারিং হ'ল একটি স্ব-তৈলাক্তকরণ মিশ্রিত ভারবহন উপাদান যা উচ্চ-মানের নিম্ন-কার্বন ইস্পাত প্লেট, ব্রোঞ্জ প্লেট বা স্টেইনলেস স্টিল প্লেটকে ম্যাট্রিক্স হিসাবে ঘর্ষণ পৃষ্ঠ হিসাবে পিটিএফই ফাইবারের বোনা ফ্যাব্রিক সহ তৈরি করে is স্তর।

কাঠামোগত আঠালোয়ের শক্ত বন্ডের মাধ্যমে দু'টি স্লাইডিং বেয়ারিংয়ে রোলড করা হয় p পিটিএফএ ফাইবার এবং ধাতব শীটের মধ্যে বন্ধন শক্তির গ্যারান্টি দেওয়ার জন্য, বোনা ফ্যাব্রিকটি বিশেষ পিটিএফই ফিলামেন্ট এবং অ্যারেমেড ফিলামেন্ট দিয়ে তৈরি হয়।

ভারবহন উচ্চ ভারবহন ক্ষমতা, ভাল পরিধান প্রতিরোধের, উপযুক্ত তাপমাত্রা, মাঝারি বিস্তৃত, সহজ কাঠামো, কমপ্যাক্ট আকার এবং ভাল স্থায়িত্ব বৈশিষ্ট্য রয়েছে।



পলিটেট্রাফ্লুওরোথিলিন (পিটিএফই) দুর্দান্ত পারফরম্যান্স সহ এক ধরণের স্ব-লুব্রিকেটিং উপাদান the তবে পরিধানের প্রতিরোধ ক্ষমতা কম হওয়ায় এটি উপস্থিত রয়েছে A বর্তমানে, বেশিরভাগ তন্তু বা অন্যান্য ফিলারগুলি পরিধানের প্রতিরোধের উন্নতি করতে ব্যবহৃত হয়, প্রভাবটি খুব সীমিত।আর পলিটেট্রাফ্লুওরোথাইলিন ফাইবারের খাঁটি পলিটেট্রাফ্লুওরোথাইলিন রজনের চেয়ে 15 গুণ বেশি টেনসিল শক্তি রয়েছে, এই দিকটির অভাবটি তৈরি করতে, পরিধানের প্রতিরোধের ব্যাপক উন্নতি করা হয়, একই সাথে ফাইবারটি পলিটেরাফ্লুরোথাইলিন রজনের শীতল প্রবাহের ঘটনাটি এড়িয়ে চলে ।
পলিটেট্রাফ্লুওরোথিলিন ফাইবার মেটাল বেস স্ব-লুব্রিকেটিং বিয়ারিংগুলি স্টিল বেস, তামা ভিত্তি এবং স্টেইনলেস স্টিল বেস তিনটি বিভক্ত।



সর্বাধিক লোড চাপ: 180 এমপিএ

ঘর্ষণ ফ্যাক্টর: 0.03 ~ 0.20

অপারেটিং তাপমাত্রার ব্যাপ্তি: -90 ° C ~ 180 ° C







চিরাচরিত আবেদন



ফাইবার ভারবহন সমুদ্রের জল, পেট্রল, জলবাহী তেল, ইঞ্জিন তেল, কেরোসিন, তৈলাক্ত তেল, দুর্বল অ্যাসিড, অ্যামোনিয়া জল, তরল নাইট্রোজেন, টলুইন, ওয়াশিং ফ্লুইড এবং অন্যান্য মিডিয়ায় ব্যবহার করা যেতে পারে।



ফাইবার ভারবহন উচ্চ লোড জন্য সবচেয়ে উপযুক্ত, কম গতি, তেল ফিল্ম বজায় রাখা বা গঠন করা যায় না, তৈলাক্তকরণ ব্যবহার করতে পারে না, প্রভাব লোড বড়, জারা প্রতিরোধের, সুইং এবং ভারবহন ব্যবহারের অন্যান্য শর্তাদি, নির্দিষ্ট অ্যাপ্লিকেশন নিম্নরূপ:

1. জলবিদ্যুৎ স্টেশন: টারবাইন ওয়াটার গাইড মেকানিজম, বল ভালভ, প্রজাপতি ভালভ;

2. ট্রাক, ট্রাক্টর, ফর্কলিফ্ট এবং সম্পর্কিত সরঞ্জামগুলির জন্য ভারী লিফট সিস্টেম, যেমন রকার আর্ম বুশিং ইত্যাদি;

3. স্টিয়ারিং সিস্টেম, ব্রেকিং সিস্টেম এবং ট্রাক, বাস এবং কৃষি ট্রাক্টরের ক্লাচের সংযোগ রড ফুলক্রাম;

4. একটি মোটর স্টিয়ারিং সিস্টেম, যেমন একটি মোটর পাইভট, স্ট্রান্টে বাহ্যিকভাবে ইনস্টল করা হয়;

5. প্রজাপতি ভালভ এবং বল ভালভ, এনএসএফ পানীয় সিস্টেমের কাঠামোর অংশগুলির স্বাস্থ্যের মান মেনে চলে;

6. খাদ্য যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, মুদ্রন যন্ত্রপাতি, তামাক যন্ত্রপাতি, প্যাকেজিং যন্ত্রপাতি, চিকিত্সা সরঞ্জাম এবং অন্যান্য;

7. সেতু, পাইপলাইন এবং অন্যান্য কাঠামোর জন্য সহায়ক বিয়ারিংস;

8. উত্তোলন যন্ত্রপাতি, বিশেষত প্রধান বুম, চলন্ত বুম, ফুট ফুলক্রাম এবং ফুলক্রামের অন্যান্য অংশগুলিতে তৈলাক্তকরণ করা যায় না।

• শক্তিশালী প্রভাব লোড প্রতিরোধের, কোন "ক্রলিং" ঘটনা, মসৃণ অপারেশন;

• উচ্চ পরিধান প্রতিরোধের, ভাল জারা প্রতিরোধের, কোন ঠান্ডা প্রবাহ ঘটনা;

• ভাল মাত্রিক স্থিতিশীলতা (জলে কোনও প্রসারণ নয়), অ-পরিবাহী, অ চৌম্বকীয়;



ভারবহন হ'ল পাতলা প্রাচীর কাঠামো, হালকা ওজন, ছোট ভলিউম, কমপ্যাক্ট ডিজাইনের জন্য উপযুক্ত;



কম ঘর্ষণ বোনা ফ্যাব্রিক তেলবিহীন ভারবহন ভিএসবি -৩ T টিএইচএস উচ্চ তাপমাত্রা উত্পাদন লাইন, নির্মাণ যন্ত্রপাতি, অটোমোবাইল চ্যাসিস অংশ, বল ভালভ, প্রজাপতি ভালভ, পাম্প এবং রাসায়নিক শিল্প এবং উচ্চ-গতির ট্রেন এবং অন্যান্য ভারী নিম্ন এবং ব্যাপকভাবে পুনরুদ্ধার করতে পারে না ইত্যাদি ক্ষেত্রে ব্যবহৃত হয় etc ।



STRUSTURE



1. এই নতুন উপাদানটি ধাতব সমর্থন করে পিটিএফই ফাইবার ফ্যাব্রিক ওভারলে ব্যবহার করে।

2. প্রচলিত 3-স্তরীয় গুল্মগুলির সাথে তুলনায় ফ্যাব্রিকটির খুব বেশি লোড ক্ষমতা এবং দীর্ঘতর অপারেটিং লাইফ রয়েছে।

3. ধাতব কার্বন ইস্পাত, স্টেইনলেস স্টিল, ব্রোঞ্জ ইত্যাদি হতে পারে

টিপিকাল বৈশিষ্ট্য

টেক্স বুশিং, কাস্টমাইজড বুশিং, ফাইবার বুশ এবংকম ঘর্ষণ বোনা ফ্যাব্রিক তেলহীন টেক্স বিয়ারিং

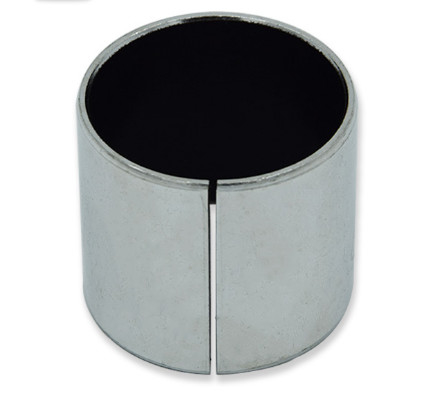

প্লেইন বিয়ারিংস এবং স্লিভ বিয়ারিংস স্ব-লুব্রিকেটিং বিয়ারিংস, লাইনার টাইপ নন-ধাতব বোনা স্টেইনলেস স্টিল 316 পিটিএফই ফ্যাব্রিকের সাথে



স্টেইনলেস স্টিল 316 এবং ইস্পাত-বেস পলিটেট্রাফ্লুওরোথিলিন অ্যারামিড ফাইবার ব্রেড বিয়ারিংগুলি মূল পৃষ্ঠের উপাদান হিসাবে পরিধান-প্রতিরোধী তন্তুগুলির সাথে স্ব-তৈলাক্তকরণ উপকরণ রয়েছে product পণ্যটিতে কম ঘর্ষণ সহগ, ভাল ভারবহন ক্ষমতা, ঘর্ষণ প্রতিরোধ ক্ষমতা এবং স্ব-তৈলাক্তকরণ কর্মক্ষমতা রয়েছে যা মূলত ব্যবহৃত হয় বিভিন্ন উচ্চ গ্রেড ভালভ এবং গো কার্ট।





ভিএসবি -36 বুশিংস্লাইড বিয়ারিং বুশিংস, তেলহীন প্লেইন বিয়ারিং



স্টেইনলেস স্টিল 316 + পিটিএফই / ফ্যাব্রিক



তেল বা জ্বালানী পরিশ্রমের জন্য আরও শক্ত অংশ প্রয়োগ করুন, পরিধান প্রতিরোধের, কল্পনাশক্তিগুলির কম সহগ, দীর্ঘ জীবন: ভাল সামগ্রিক পারফরম্যান্স App প্রয়োগ করুন তেল বা জ্বালানী কঠোর পরিশ্রম করুন, প্রতিরোধের, ঘর্ষণের কম সহগ, দীর্ঘ জীবন; ভাল আইভরাল পারফরমেন্স wear



It is of oil resistant, acid resistant, alkali resistant and seawater resistant, more over, there is no lead in the PTFE surface layer and so is particularly fit for application in food machinery, alkali flow meters, pumps motion elements in pharmaceutical machines, printing machines chemical engineering machines and other ocean industry. এটি তেল প্রতিরোধী, অ্যাসিড প্রতিরোধী, ক্ষার প্রতিরোধী এবং সমুদ্রের জল প্রতিরোধী, আরও বেশি, পিটিএফই পৃষ্ঠ স্তরটিতে কোনও সীসা নেই এবং তাই বিশেষত খাদ্য যন্ত্রপাতি, ক্ষার ফ্লো মিটার, ফার্মাসিউটিক্যাল মেশিনে পাম্প গতির উপাদানগুলিতে প্রয়োগের জন্য উপযুক্ত মেশিন রাসায়নিক ইঞ্জিনিয়ারিং মেশিন এবং অন্যান্য মহাসাগর শিল্প। The bushing is a triple layers composites one, the base material is stainless steel back and a film of heat resistant power filled PTFE being calendered onto the sintered spherical bronze interlayer. বুশিং হ'ল একটি ট্রিপল স্তর সংমিশ্রিত এক, বেস উপাদানটি স্টেইনলেস স্টিল ব্যাক এবং তাপ প্রতিরোধী পাওয়ার ফিল্ম পিটিএফই সিন্টার্ডযুক্ত গোলাকার ব্রোঞ্জ ইন্টারলেয়ারে ক্যালেন্ডার করা হচ্ছে film





কোনও আবেদন ইঞ্জিনিয়ার দিয়ে আপনার প্রকল্প শুরু করুন START
